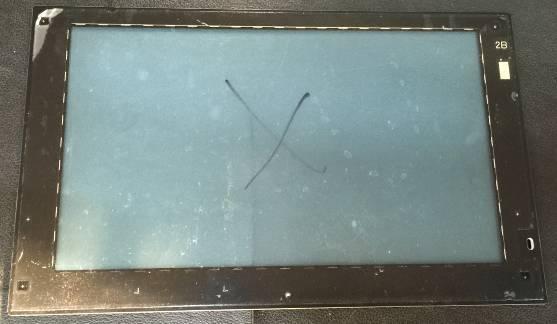

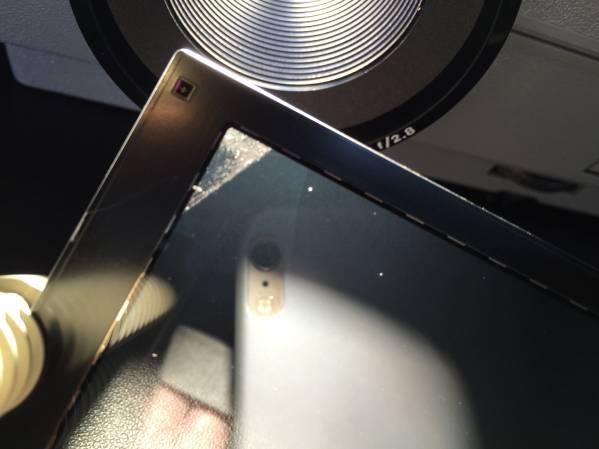

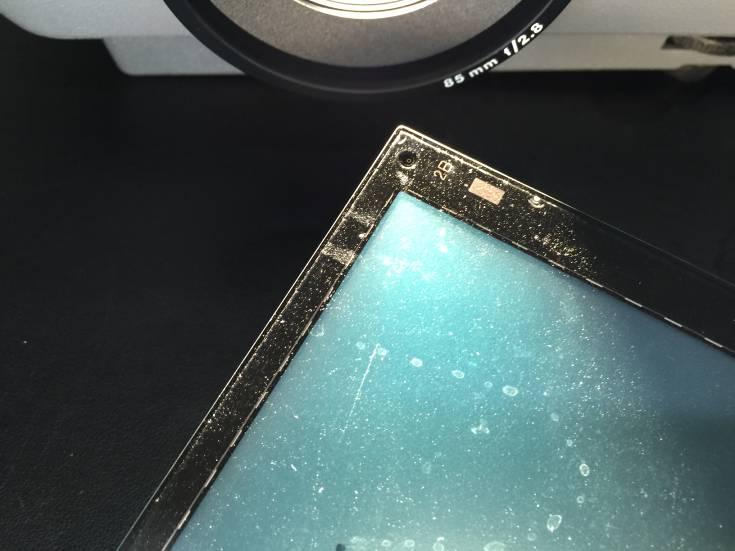

清洗前，外觀。

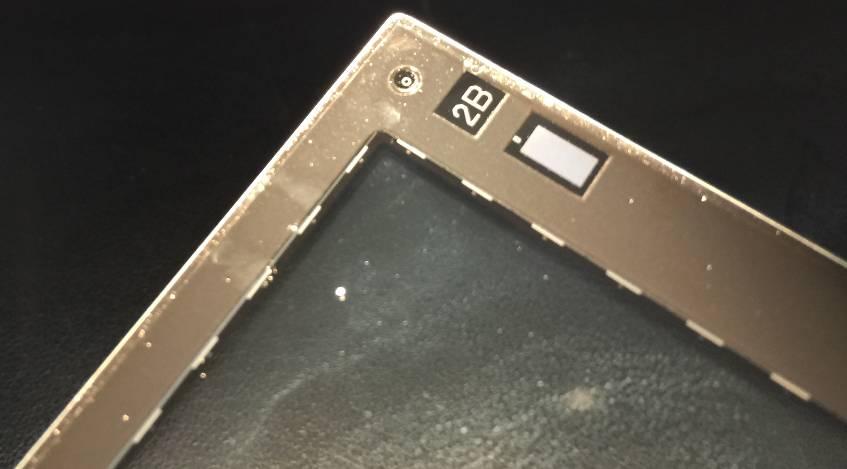

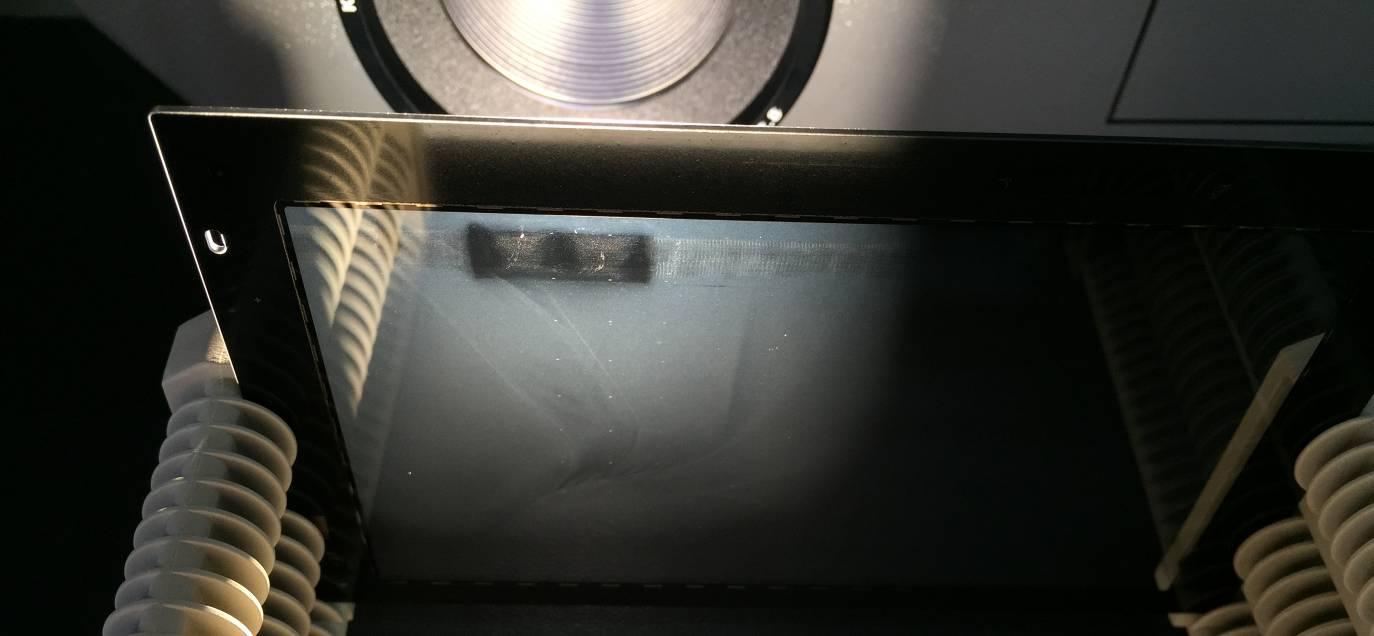

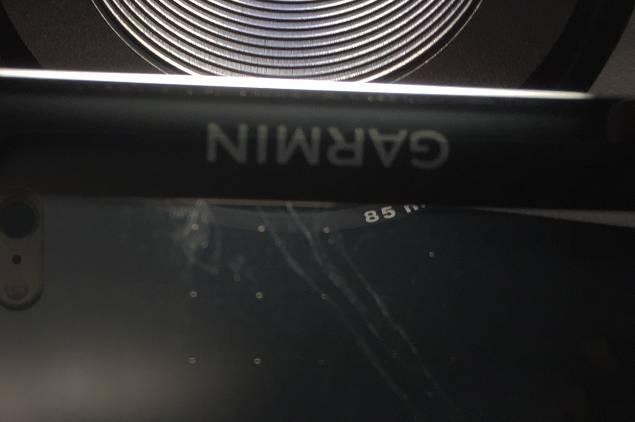

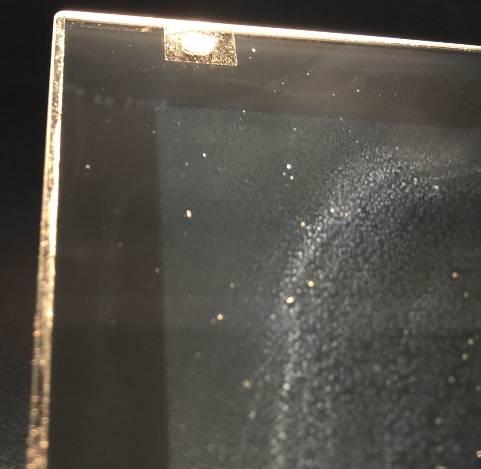

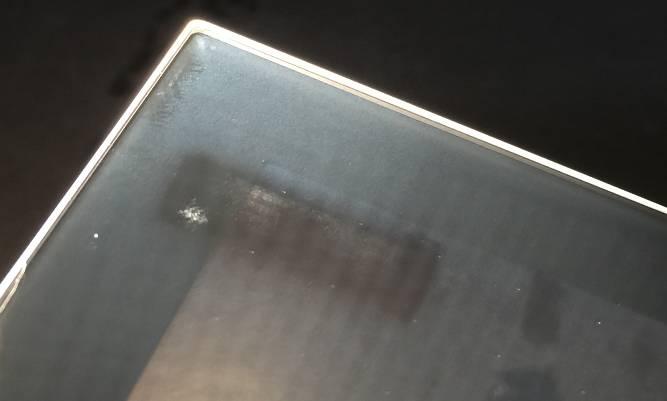

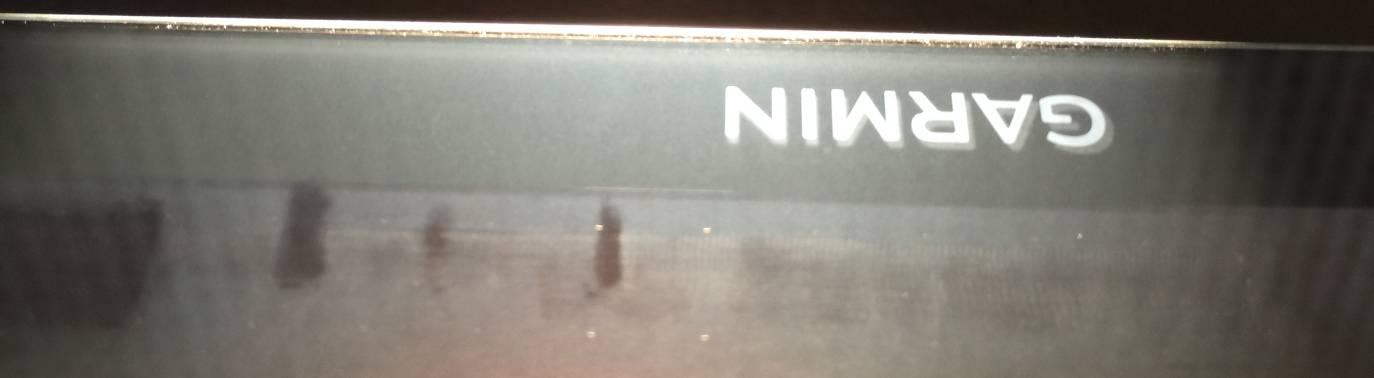

可剝膠撕下來後，於無塵室以強光燈(全光譜鹵素燈)照射，可以清楚看到沿著可剝膠外沿，有一圈殘留物。可剝膠貼附區，有滾輪壓痕造成的痕跡。

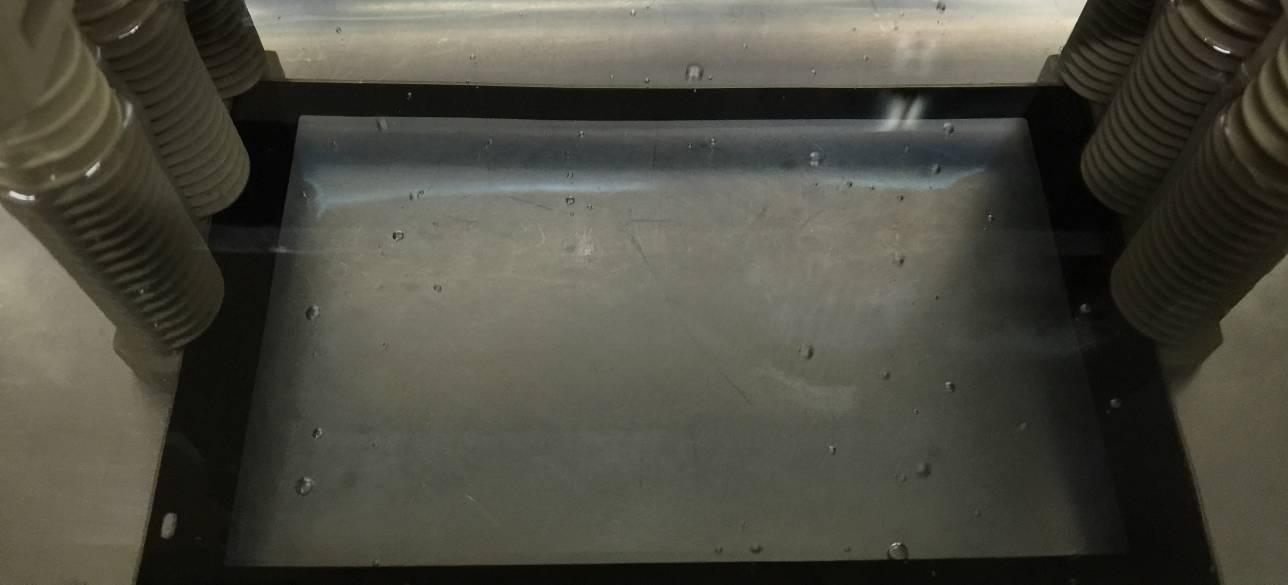

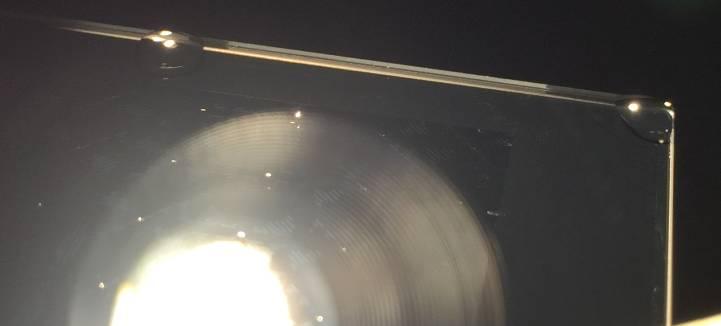

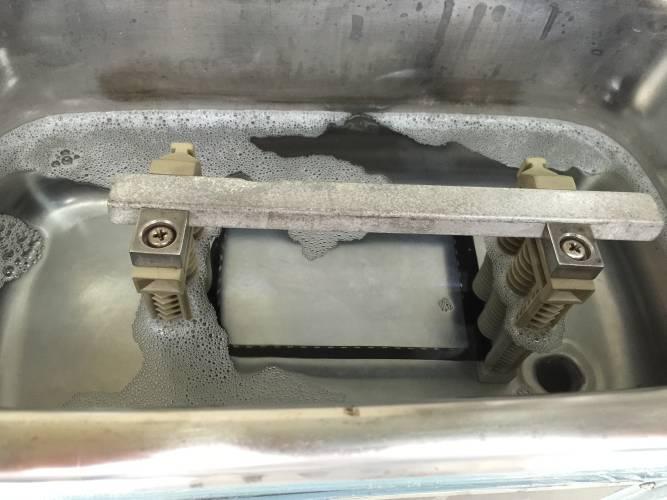

以ACHM04-A2可剝膠清洗劑，在室溫32℃，預泡5分鐘後。開啟超音波，在40KHz，50W/L超音波下，清洗60秒。發現殘膠都已去除。但是壓痕仍然可以看見。

以PTC06-i3微塵清洗劑，在加熱溫度50℃下，開啟超音波，在40KHz，50W/L超音波下，清洗240秒。

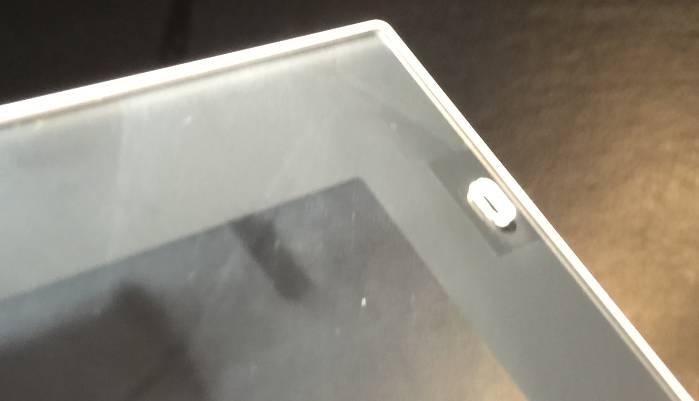

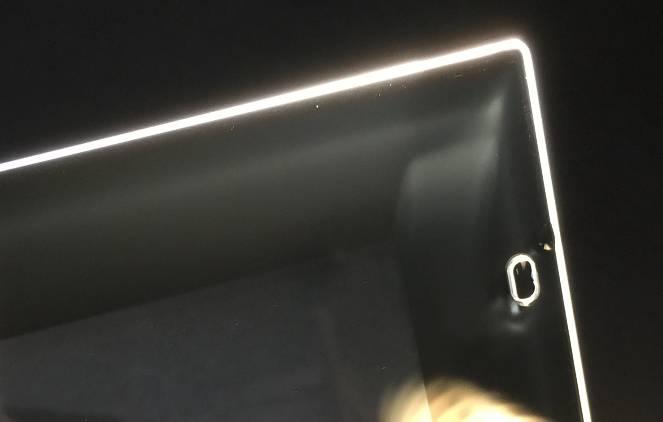

以PTC06-i3微塵清洗劑，在加熱溫度50℃下， 40KHz，50W/L超音波下，清洗240秒。發現大部分殘膠都已去除，壓痕也幾乎看不見了。

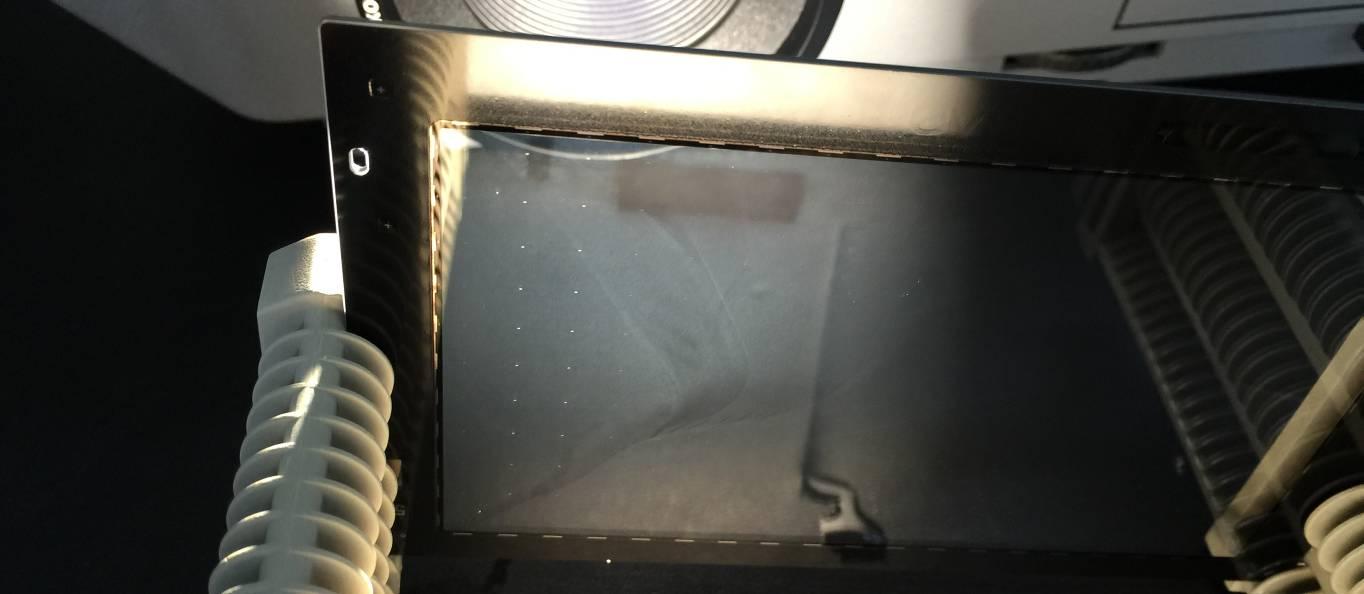

更換藥劑，重複試驗。再取一片面板，撕下可剝膠。

以ACHM04-H2可剝膠清洗劑，加熱溫度50℃，預泡10分鐘後。開啟超音波，在40KHz，50W/L超音波下，清洗60秒。

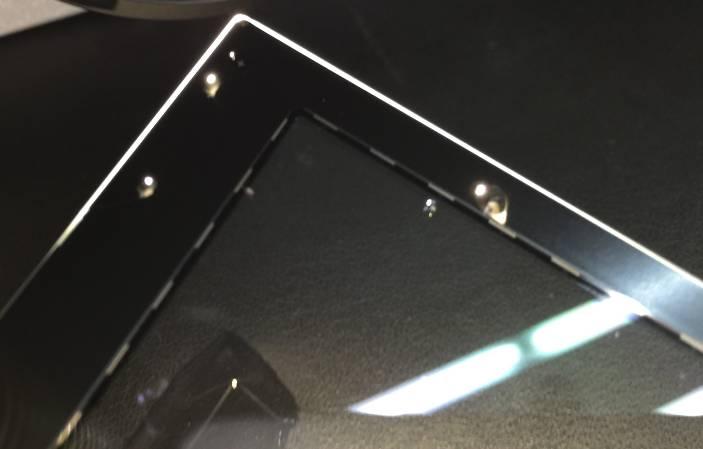

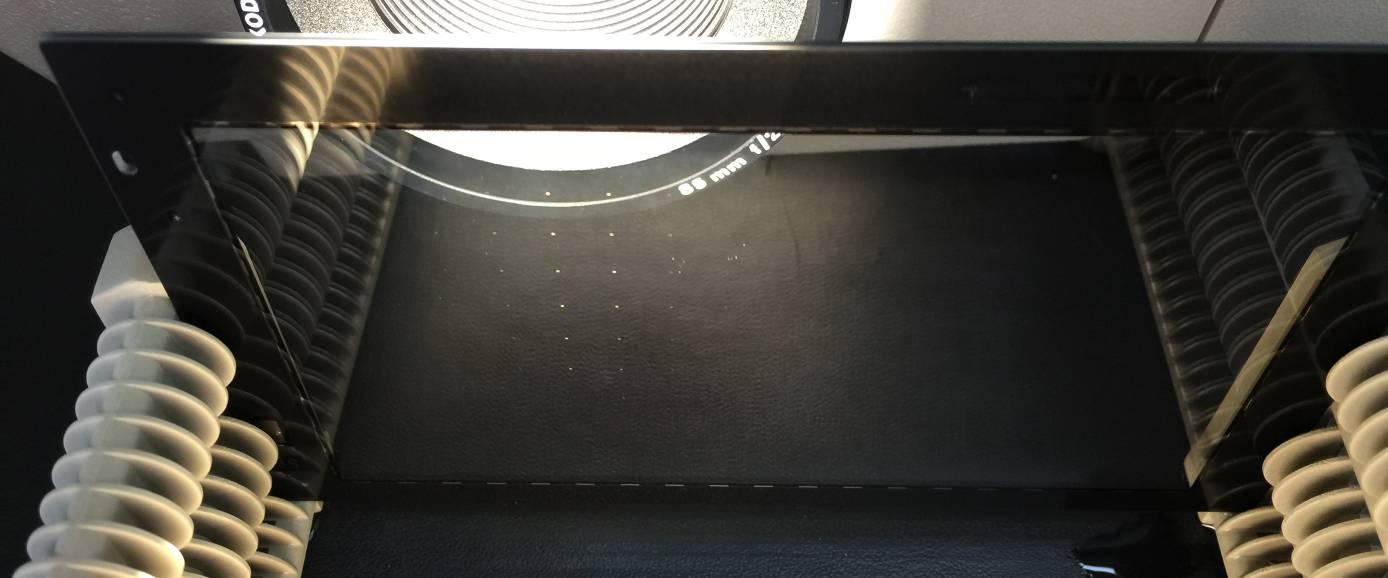

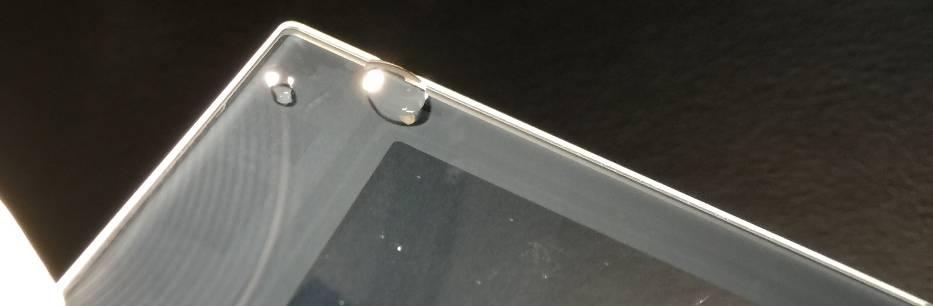

發現可剝膠已經清除乾淨。

重複測試。降低溫度試驗。以ACHM04-H2可剝膠清洗劑，在室溫32℃，預泡10分鐘後。開啟超音波，在40KHz，50W/L超音波下，清洗60秒。

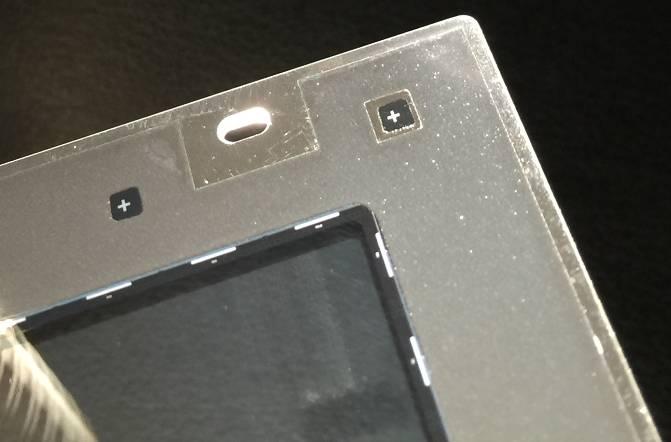

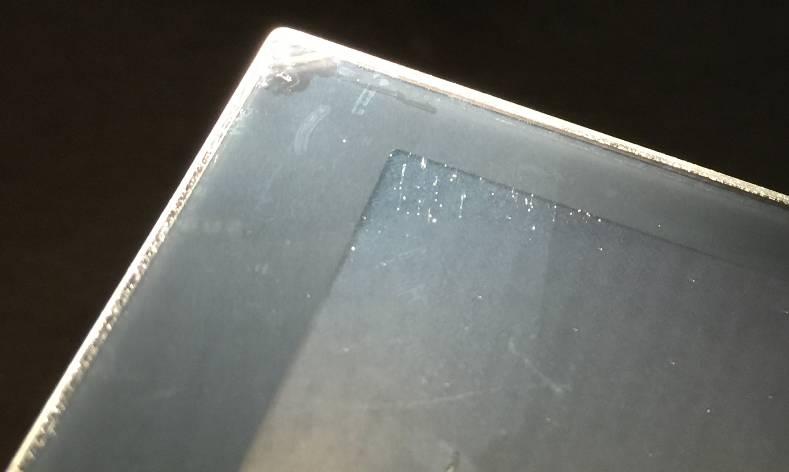

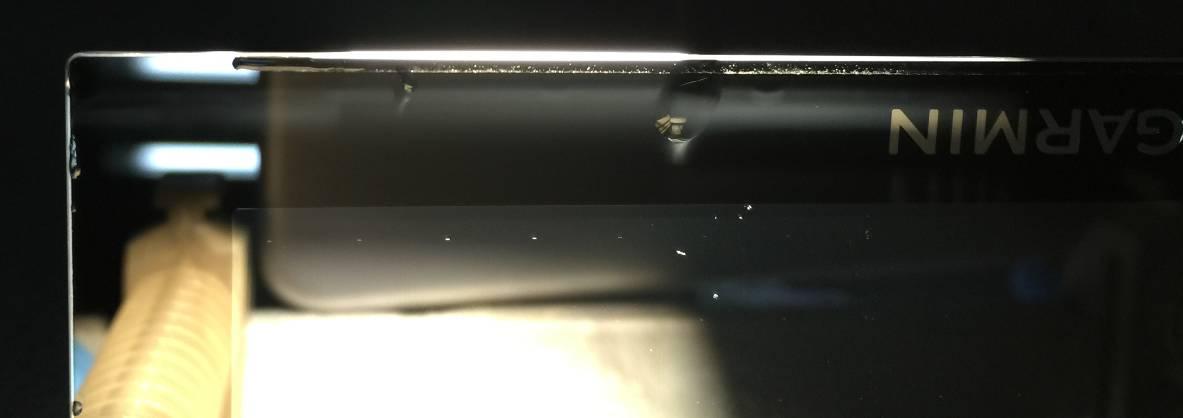

但是重複幾次，發現仍有幾片面板有少量殘膠未能去除。

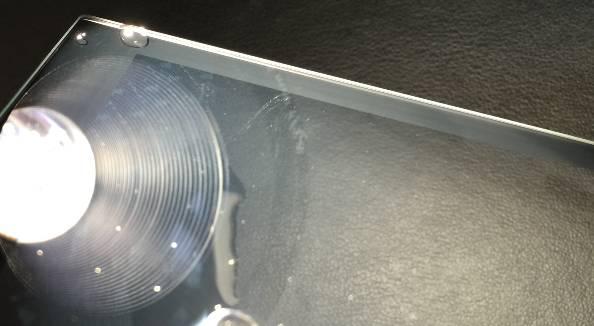

再測試其他款清洗劑，發現皆無法有效洗淨。

建議與討論：

11.1 ACHM04-A2，與ACHM04-H2可剝膠清洗劑，是用於清除可剝膠殘留時，採用自動化清洗製程較好的藥劑。
11.2 ACHM04-A2清除可剝膠較強，但是須注意不要加熱，使用超音波不要太久。注意時間控制以免過度清洗導致洗傷。
11.3 ACHM04-H2清除可剝膠清潔力較弱，但是允許浸泡時間較長，較好控制。
11.4 搭配PTC06-i3微塵清洗劑，可讓面板的潔淨度有效提升。
11.5 建議製程為：
1.桶槽A，使用ACHM04-A2，在室溫(測試時室溫為32℃)下預浸5分鐘。
(也可使用ACHM04-H2，在溫度50℃下預浸10分鐘。)
由於浸泡時間較長，本槽次容積可以加大。若使用ACHM04-A2藥劑，不須加熱，只要購買容量足夠的HDPE塑膠桶或不鏽鋼桶即可。
2.桶槽B，使用ACHM04-A2可剝膠清洗劑，在40KHz，50W/L超音波下，清洗60秒。
(也可使用ACHM04-H2，在溫度50℃，40KHz，50W/L超音波下，清洗60秒。)
3. 桶槽C，使用PTC06-i3微塵清洗劑，加熱溫度50℃， 在40KHz，50W/L超音波下，清洗240秒。
若面板撕下可剝膠後，沒有顯著水痕、壓痕或其他痕跡，本槽次清洗時間可縮短為60秒。
4. 二流體水刀清洗、風乾。
