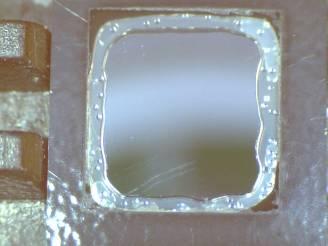

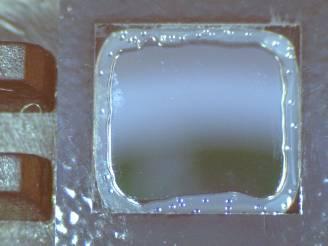

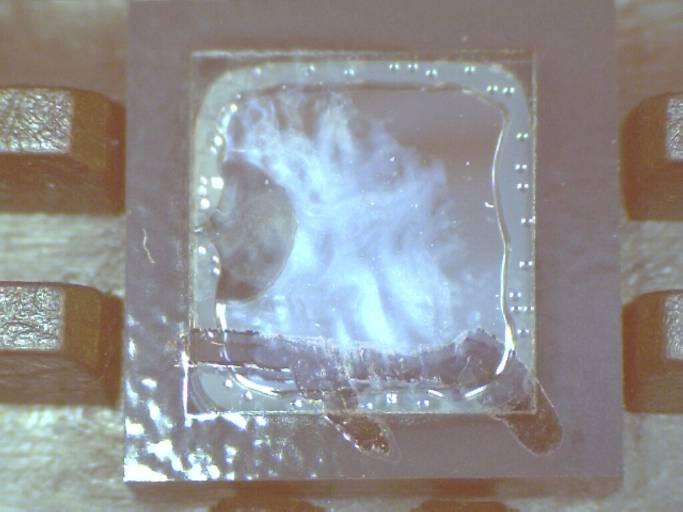

鋁合金專用Epoxy剝漆劑AHLR03於室溫下浸泡1小時的清洗效果。

(以顯微鏡放大看。)

確認以鋁合金專用Epoxy剝漆劑AHLR03室溫下浸泡1小時，取出後以清水清洗乾淨。以無塵布擦拭，可以去除。

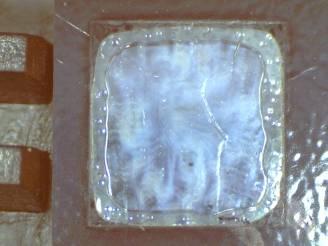

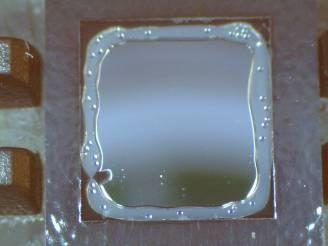

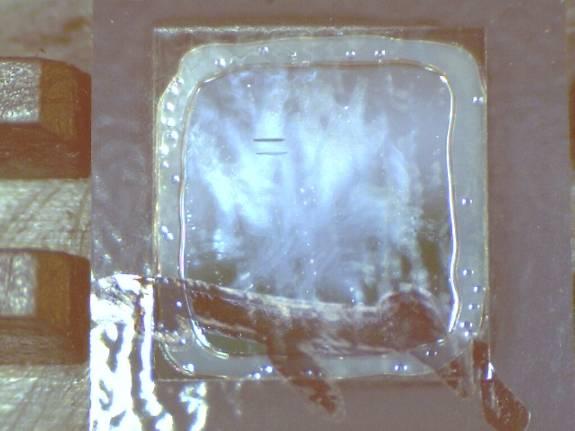

鋁合金專用Epoxy剝漆劑AHLR03-D於室溫下浸泡1小時的清洗效果。

(以顯微鏡放大看。)

確認以鋁合金專用Epoxy剝漆劑AHLR03-D室溫下浸泡1小時，取出後以清水清洗乾淨。以無塵布擦拭，可以去除。

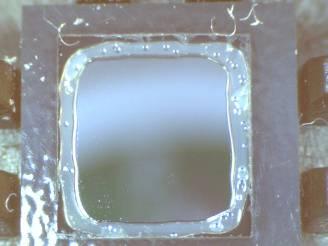

結果討論。由實驗結果與實際操作可以發現：

3.1 AHLR03與AHLR03-D皆能清除Sensor玻璃溢出之resin。
3.2 AHLR04的清洗效果優於AHLR03。
3.3 用棉花棒沾取 IPA擦拭淨泡後的Sensor玻璃，可以將膨潤軟化的樹脂殘留擦去。但是容易留下棉絮及particle。建議應以無塵布替代棉花棒。
3.4 直接以無塵布擦拭淨泡後的Sensor玻璃，無須沾取IPA，也可以將膨潤軟化的樹脂殘留擦去。而且淨泡AHLR03-D的Sensor玻璃，比淨泡AHLR03的好擦。

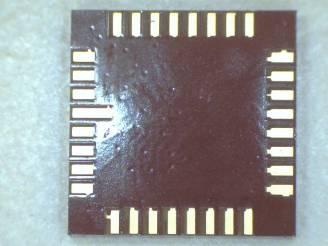

3.5 不論以AHLR03或AHLR03-D淨泡的Sensor，背後的TAIYO EG50 黑漆都沒有受傷。

建議：可以考慮延長浸泡時間，使膨潤軟化的樹脂更加鬆動，再嘗試直接以水刀噴除，就不須以人工方式擦拭乾淨。

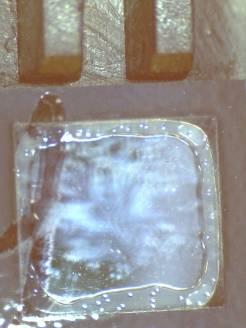

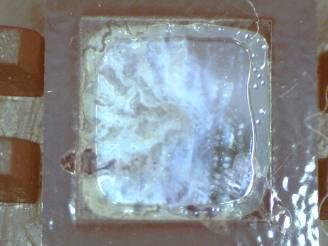

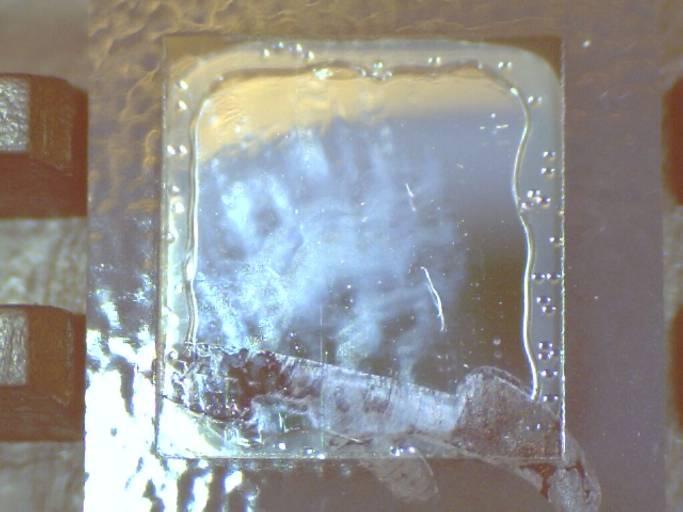

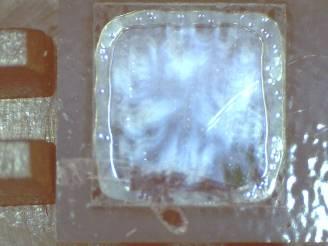

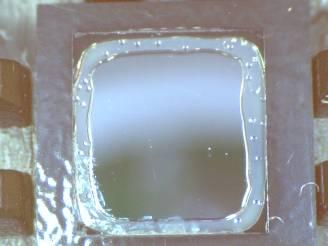

清洗前樣品

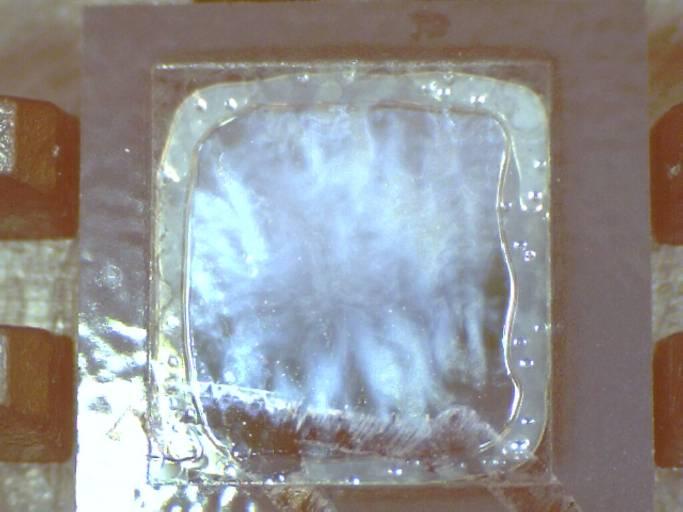

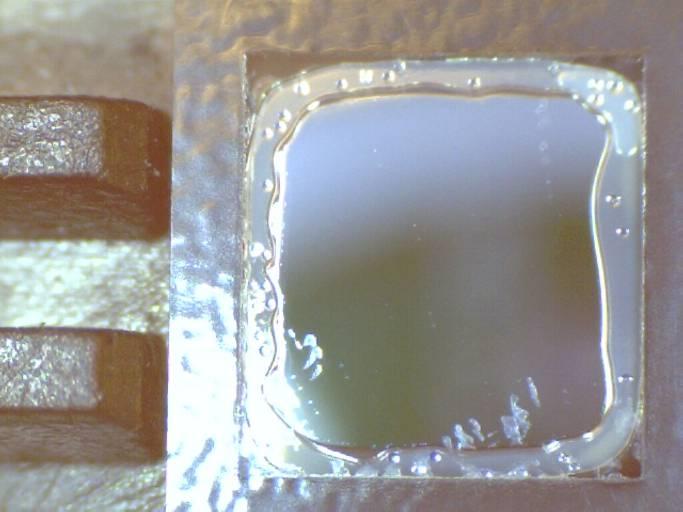

放大看

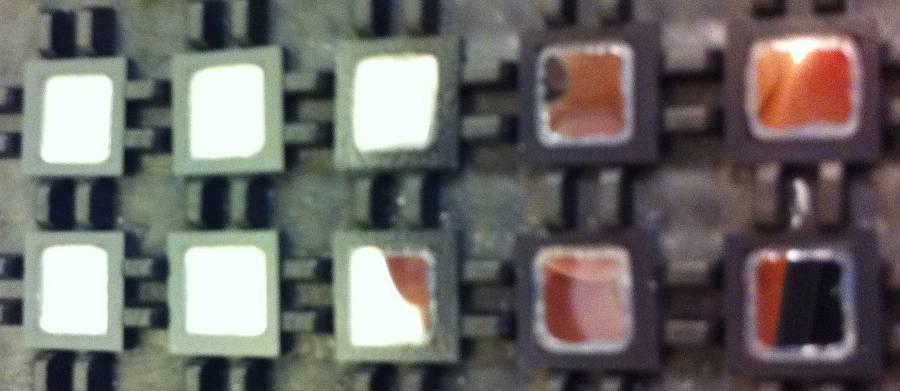

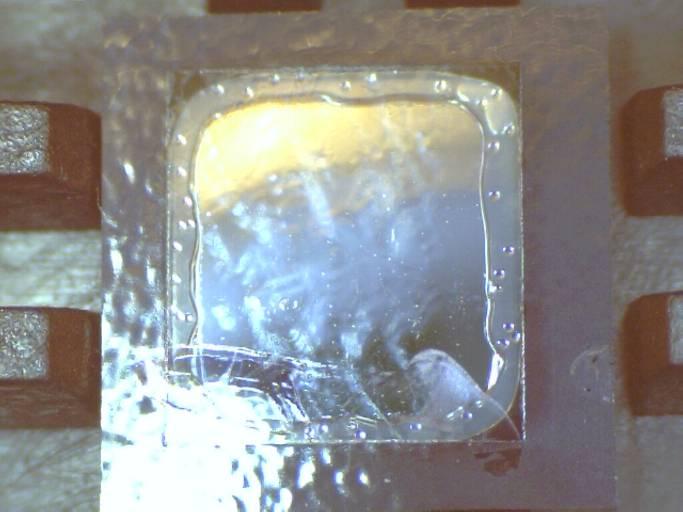

以擦拭法測試各種藥劑或溶劑的擦拭效果。

發現：(0~10，0: poor, 10:good)
3.1 乙醇效果不好:1
3.2 IPA效果不好:1
3.3 丙酮效果不好:3
3.4 SGC01效果不好:5，殘留液無法直接擦拭乾淨。
3.5 CuP01效果不好:3。
3.6 CuP02效果不好:2。
3.7 CuP03效果不好:2。
3.8 CuP04效果不好:2。

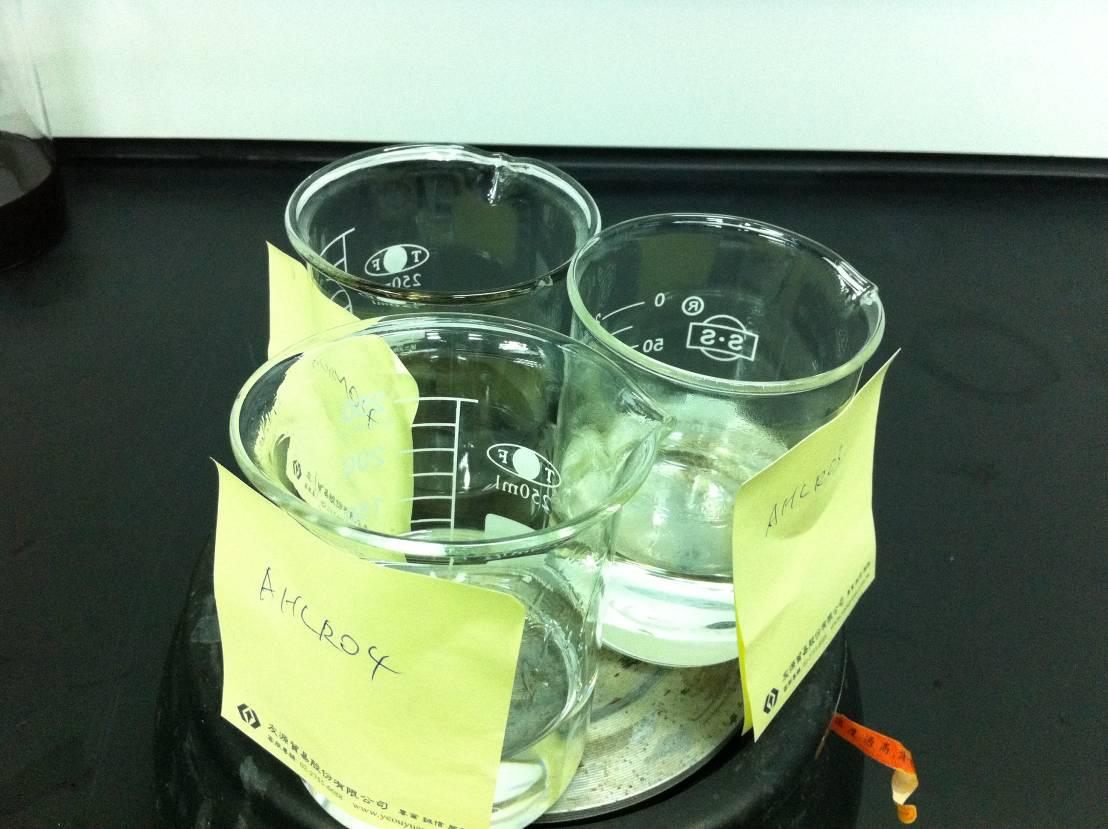

以敝公司開發的鋁合金專用Epoxy剝漆劑AHLR03、鋁合金專用Epoxy剝漆劑AHLR03-D作清洗測試。

測試結果：

5.1 以鋁合金專用Epoxy剝漆劑AHLR03加熱浸泡80度C， 15min，取出後以清水清洗乾淨。以無塵布擦乾後，再以棉花棒沾取IPA擦拭，可以輕易去除。
5.2 鋁合金專用Epoxy剝漆劑AHLR03-D加熱浸泡65度C， 15min，取出後以清水清洗乾淨。以無塵布擦乾後，再以棉花棒沾取IPA擦拭，可以輕易去除。

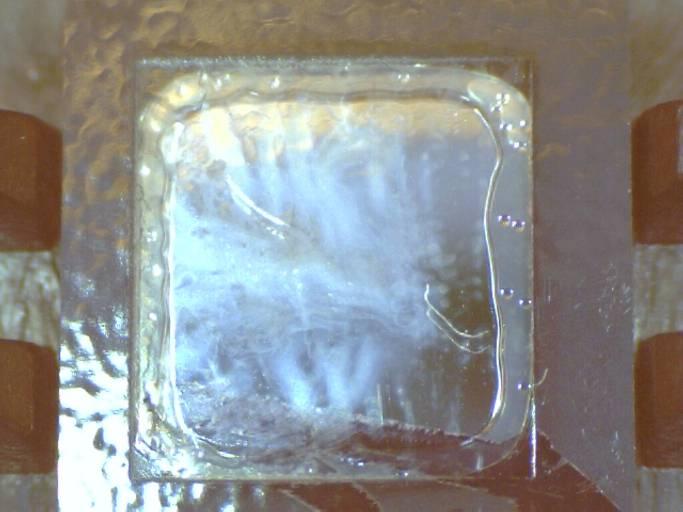

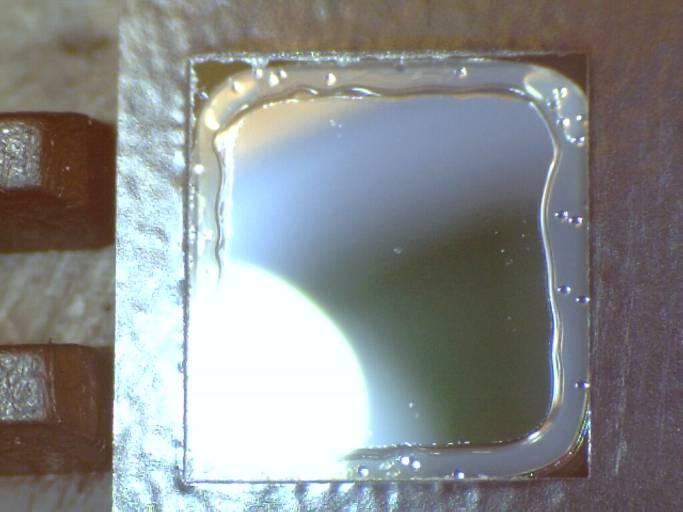

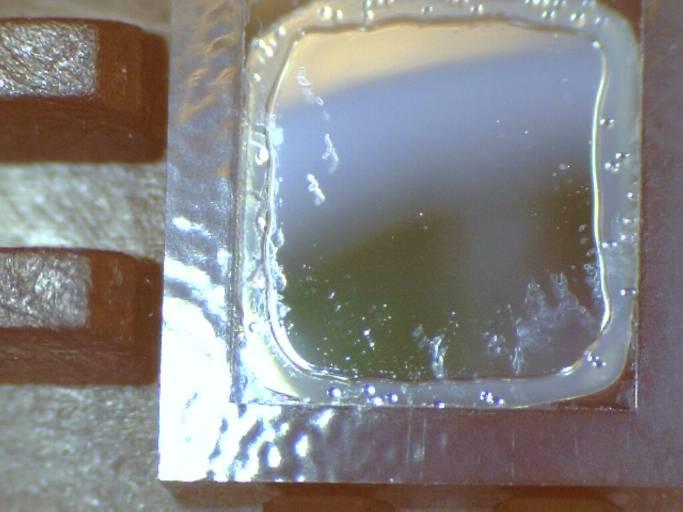

重複實驗，驗證鋁合金專用Epoxy剝漆劑AHLR03的清洗效果。

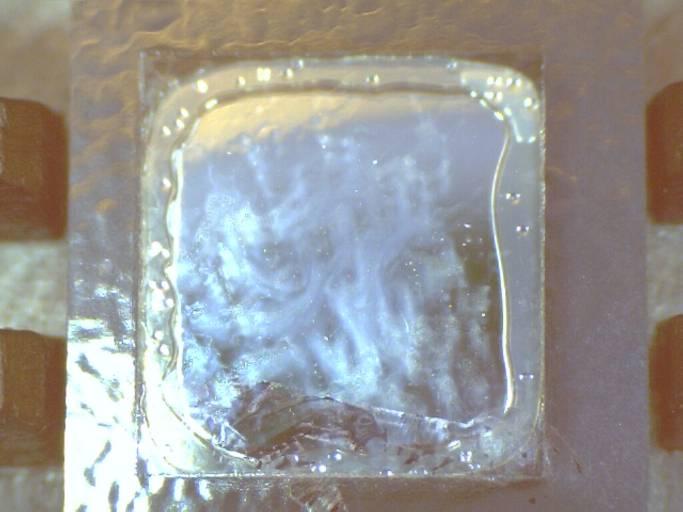

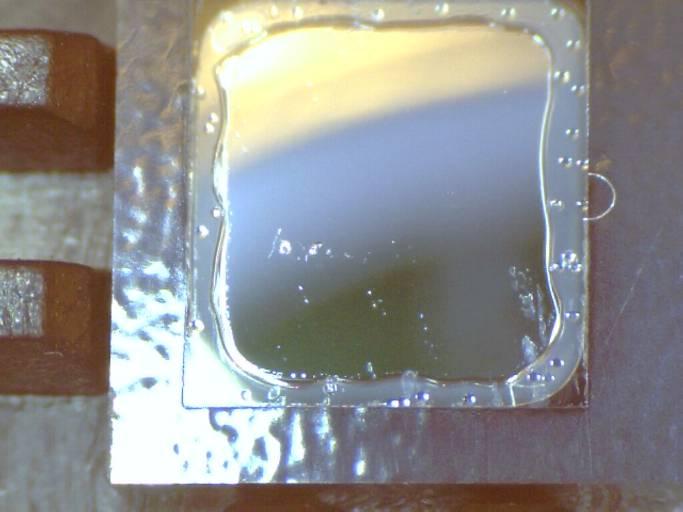

(以顯微鏡放大看。)

確認以鋁合金專用Epoxy剝漆劑AHLR03加熱浸泡80度C， 15min，取出後以清水清洗乾淨。以無塵布擦乾後，再以無塵布沾取IPA擦拭，可以輕易去除。

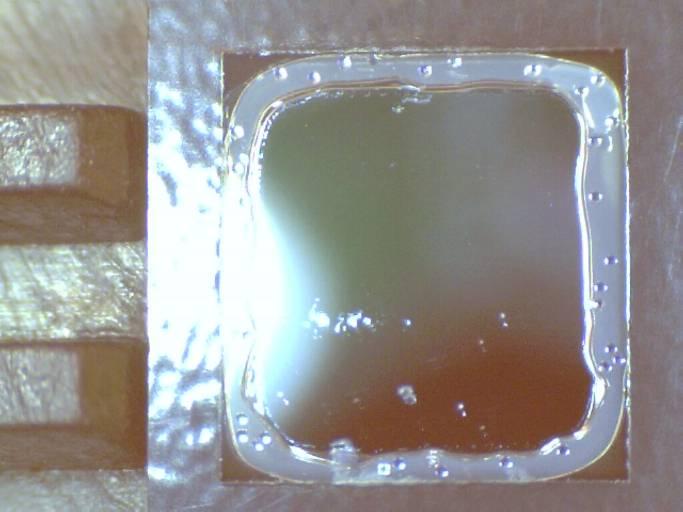

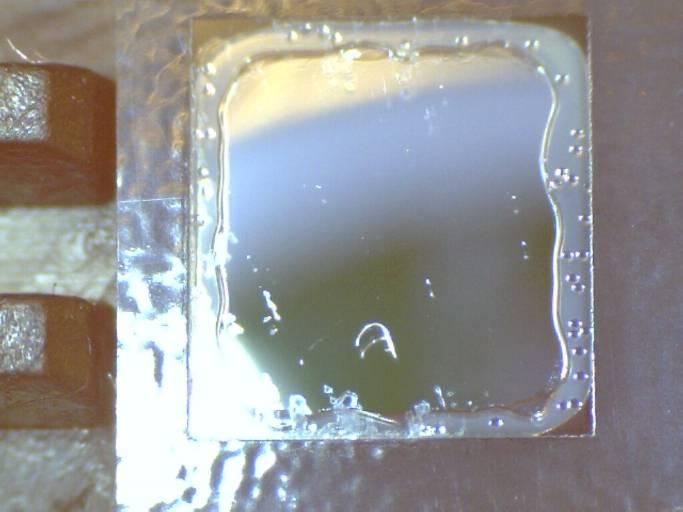

重複實驗，驗證鋁合金專用Epoxy剝漆劑AHLR03-D的清洗效果。

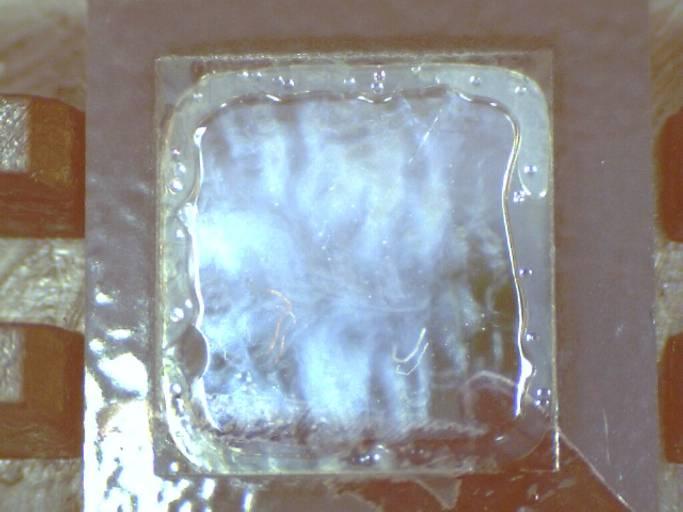

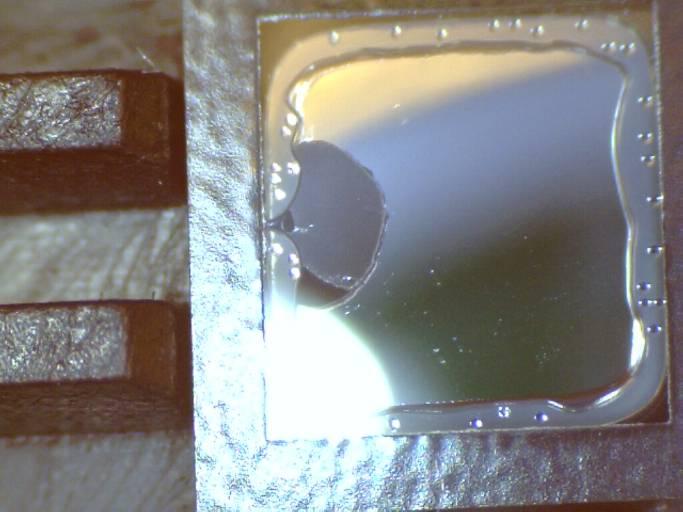

(以顯微鏡放大看。)

確認以鋁合金專用Epoxy剝漆劑AHLR03-D加熱浸泡65度C， 15min，取出後以清水清洗乾淨。以無塵布擦乾後，再以無塵布沾取IPA擦拭，可以輕易去除。

結果討論。由實驗結果與實際操作可以發現：

8.1 AHLR03與AHLR03-D皆能清除Sensor玻璃溢出之resin。
8.2 AHLR03-D的清洗效果優於AHLR03。
8.3 用棉花棒沾取 IPA擦拭淨泡後的Sensor玻璃，可以將膨潤軟化的樹脂殘留擦去。但是容易留下棉絮及particle。建議應以無塵布替代棉花棒。
8.4 直接以無塵布擦拭淨泡後的Sensor玻璃，無須沾取IPA，也可以將膨潤軟化的樹脂殘留擦去。而且淨泡AHLR03-D的Sensor玻璃，比淨泡AHLR03的好擦。
8.5 不論以AHLR03或AHLR03-D淨泡的Sensor，背後的TAIYO EG50 黑漆都沒有受傷。

建議：可以考慮延長浸泡時間，使膨潤軟化的樹脂更加鬆動，再嘗試直接以水刀噴除，就不須以人工方式擦拭乾淨。但是注意時間延長，是否可能傷到TAIYO EG50 黑漆？
