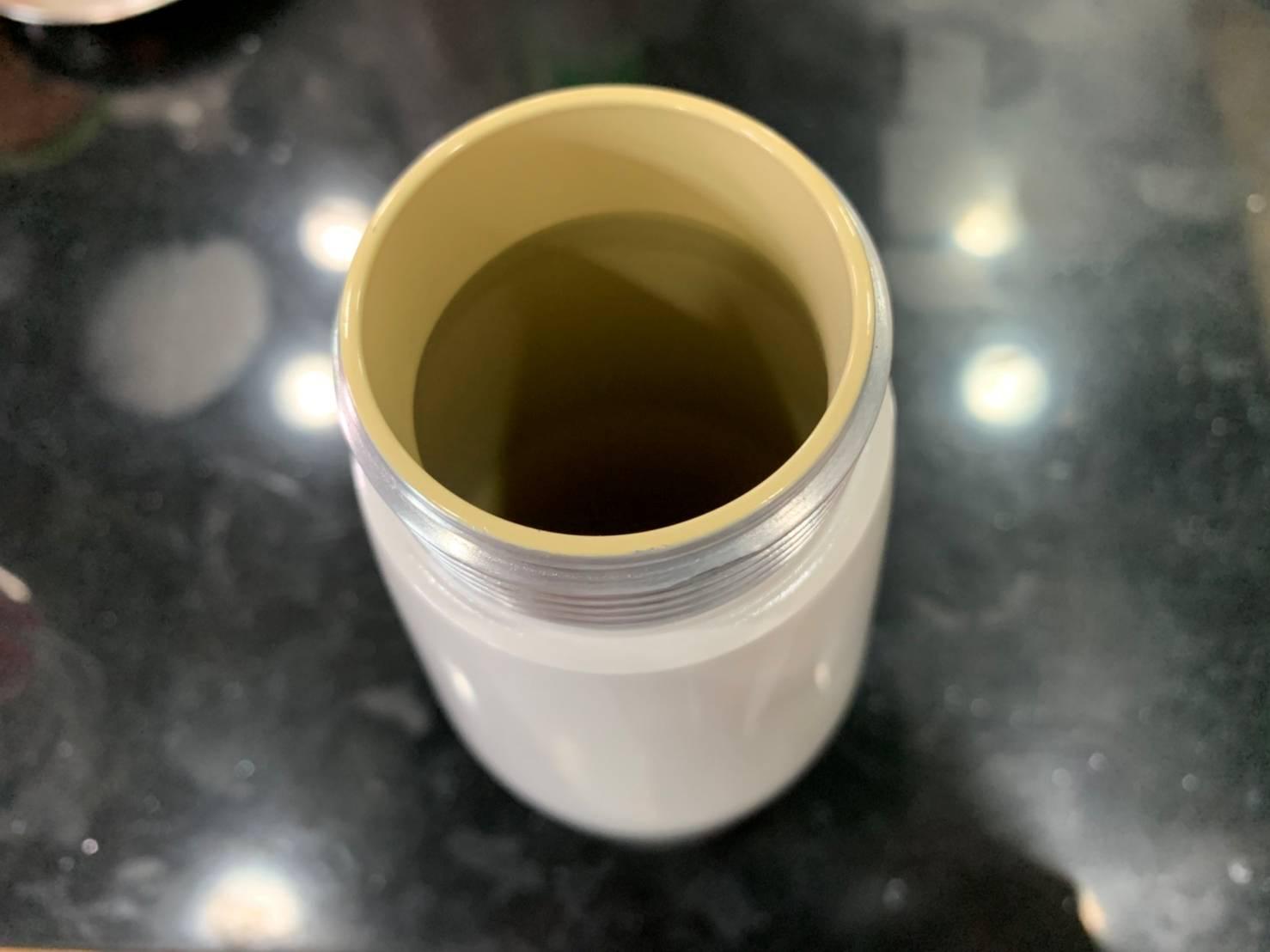

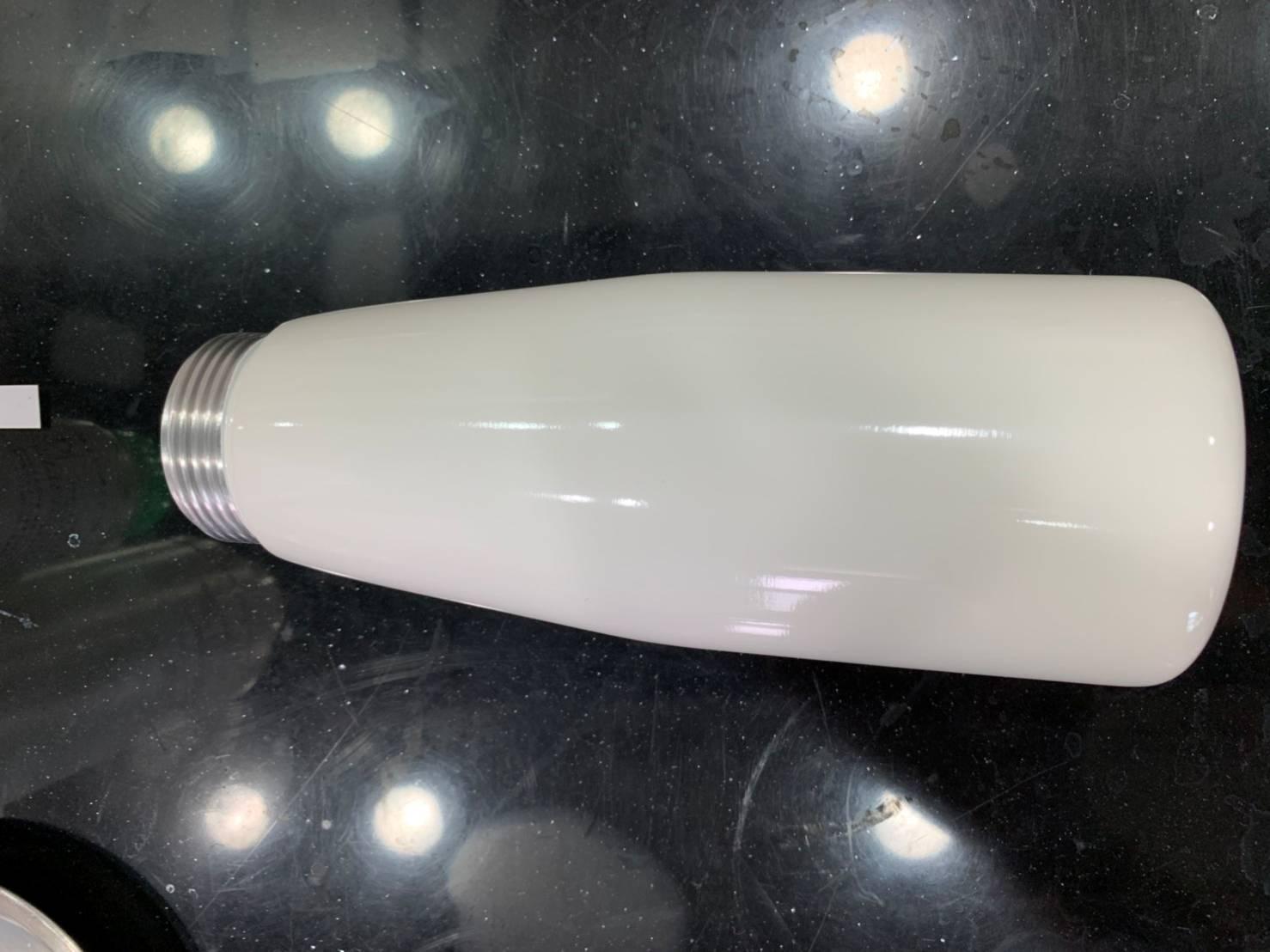

清洗前樣品。鋁瓶表面經液體塗裝(polyester或壓克力)，內部也有塗裝(silicon系)。都經過熱固烤硬化。

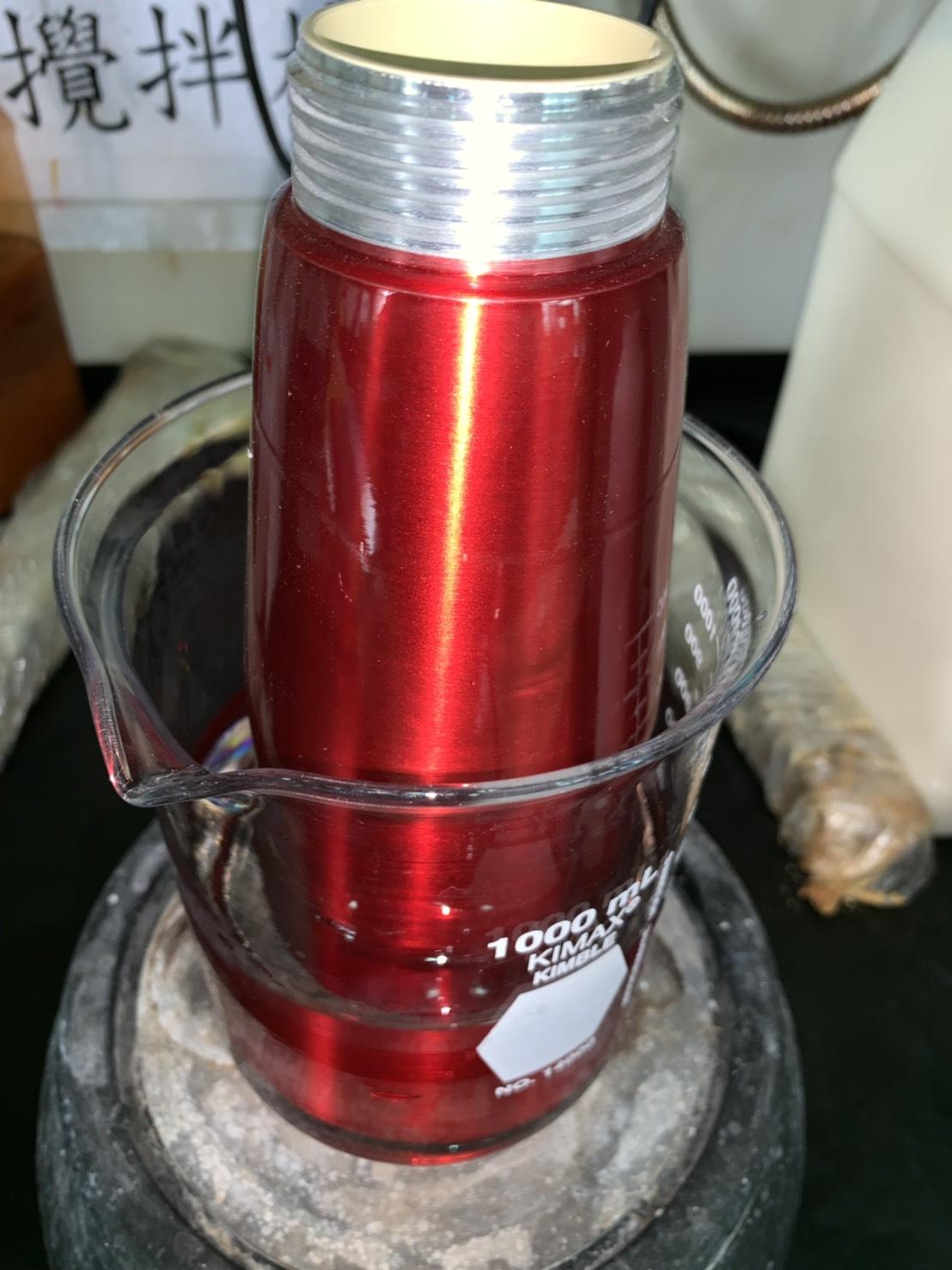

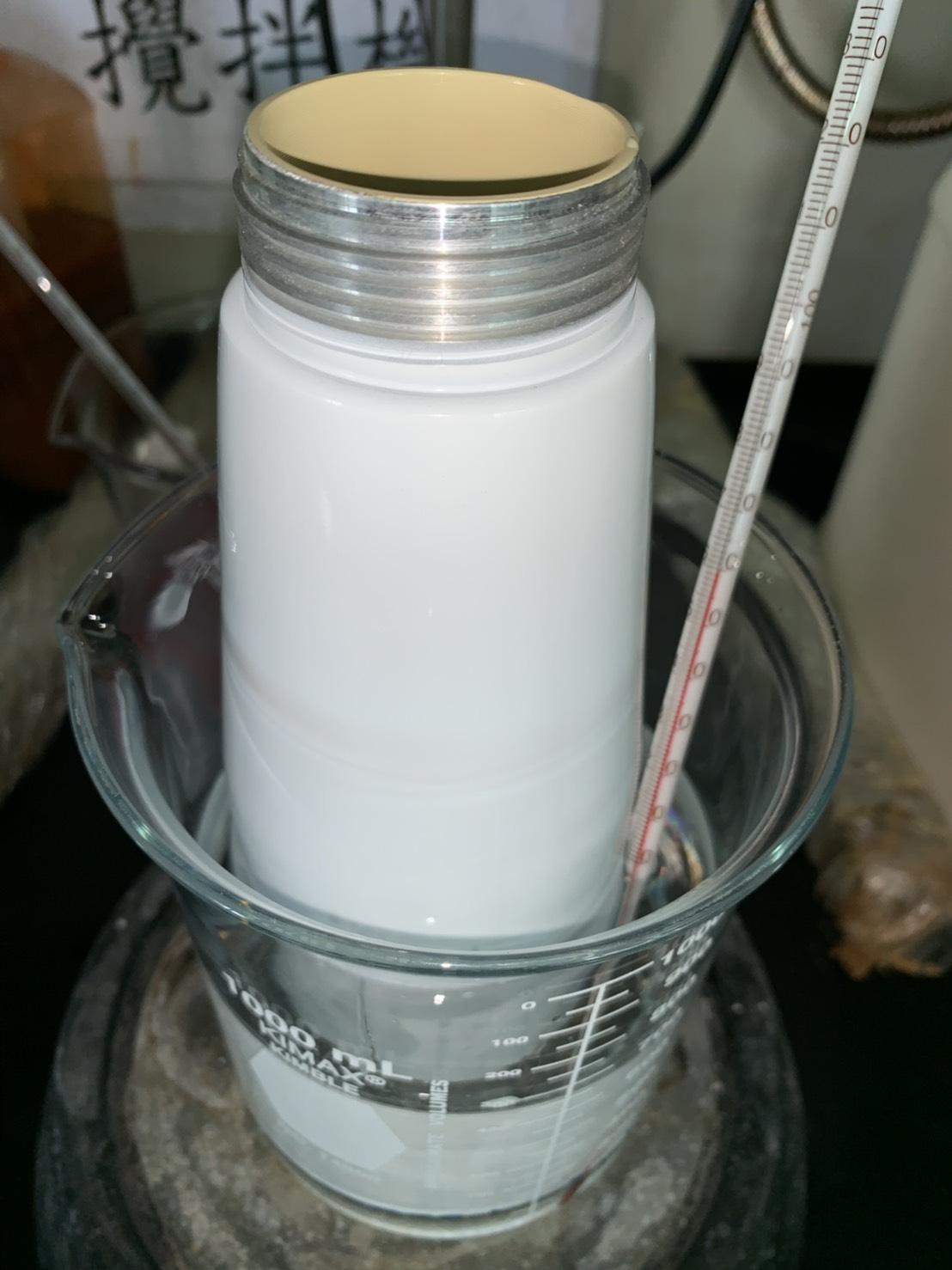

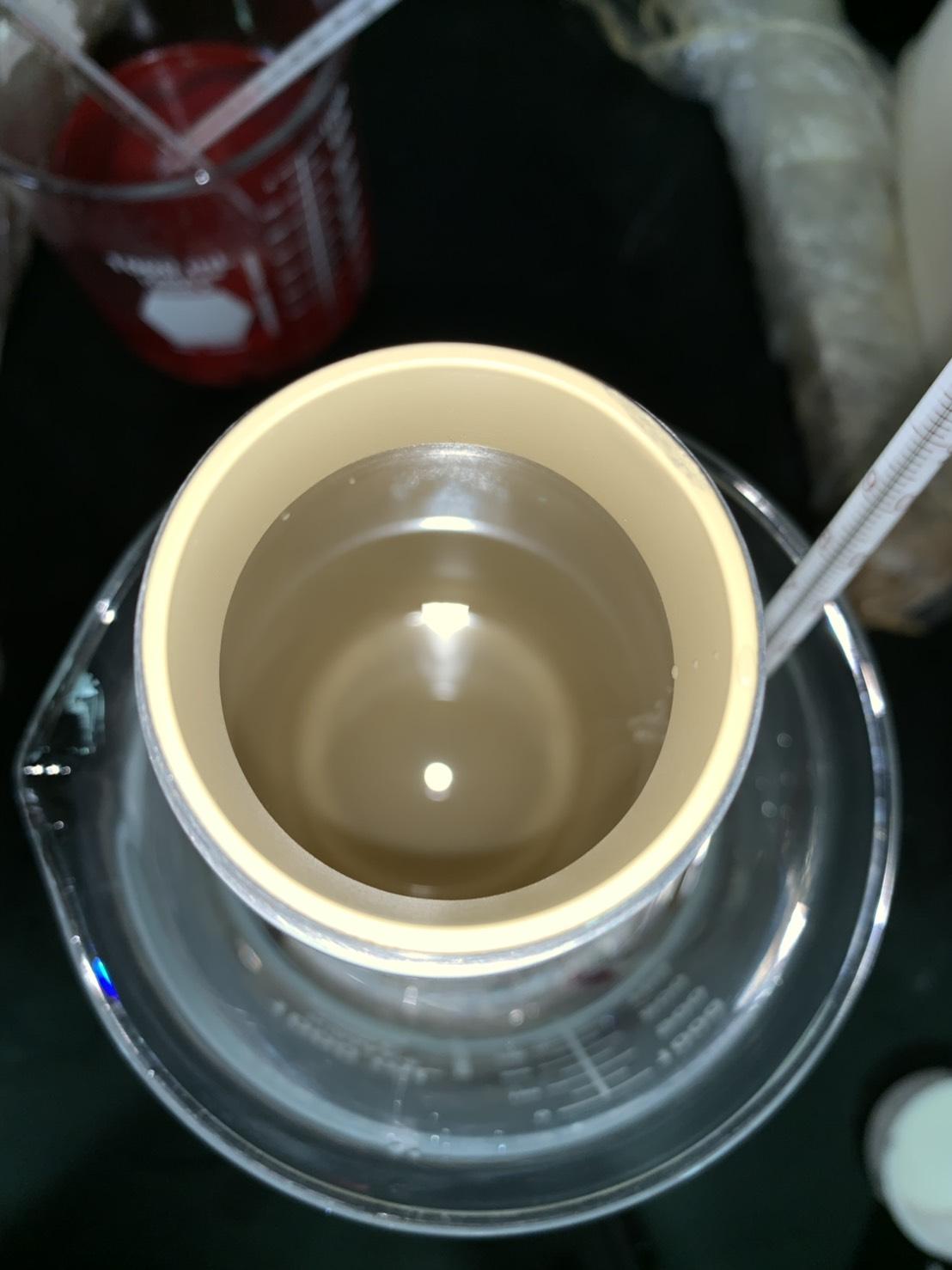

以鋁合金專用水性剝漆劑AHLR03-D2，將藥劑加熱到60~70℃後，置入鋁瓶浸泡。鋁瓶內部也需注以藥劑AHLR03-D2。

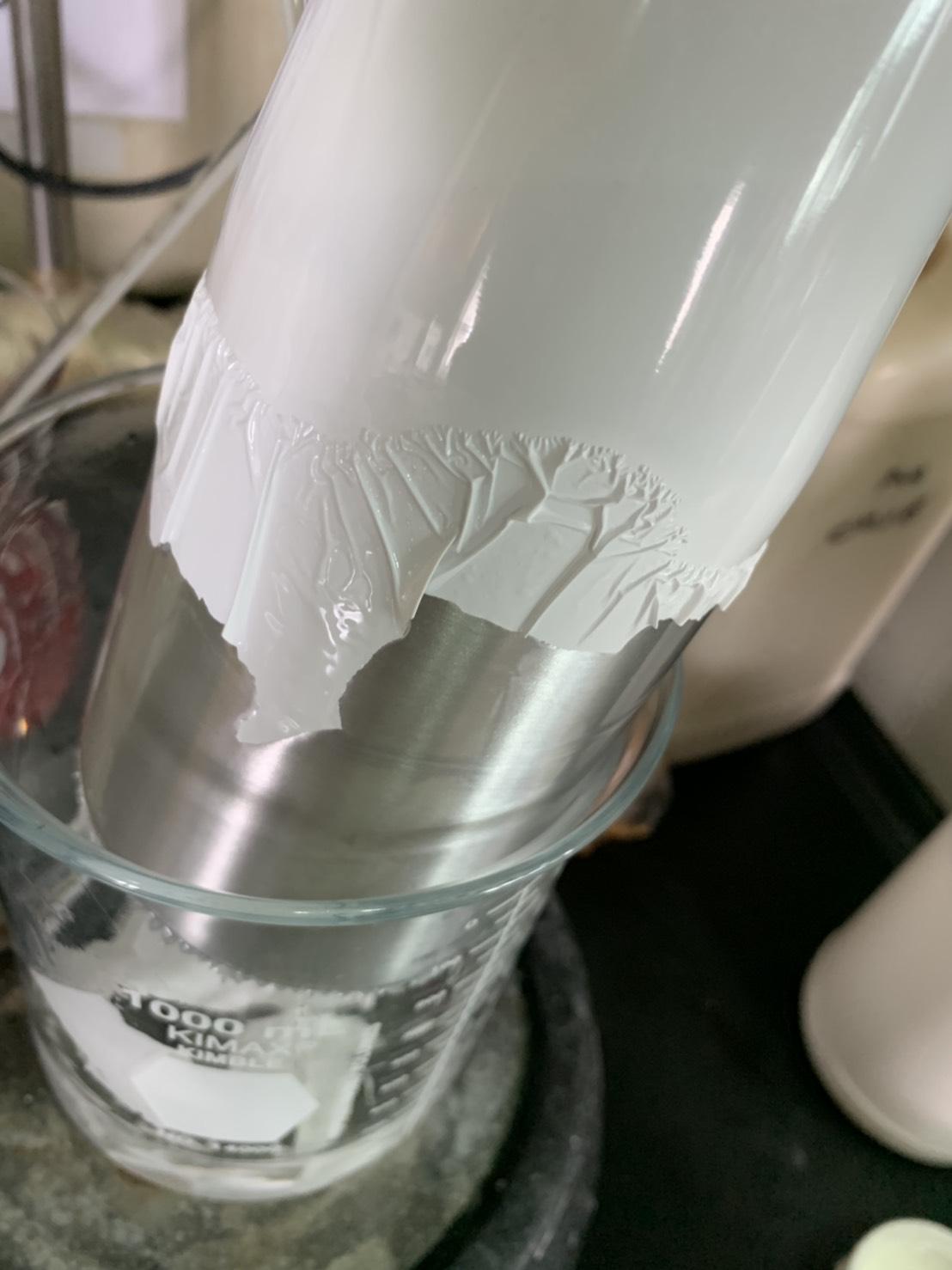

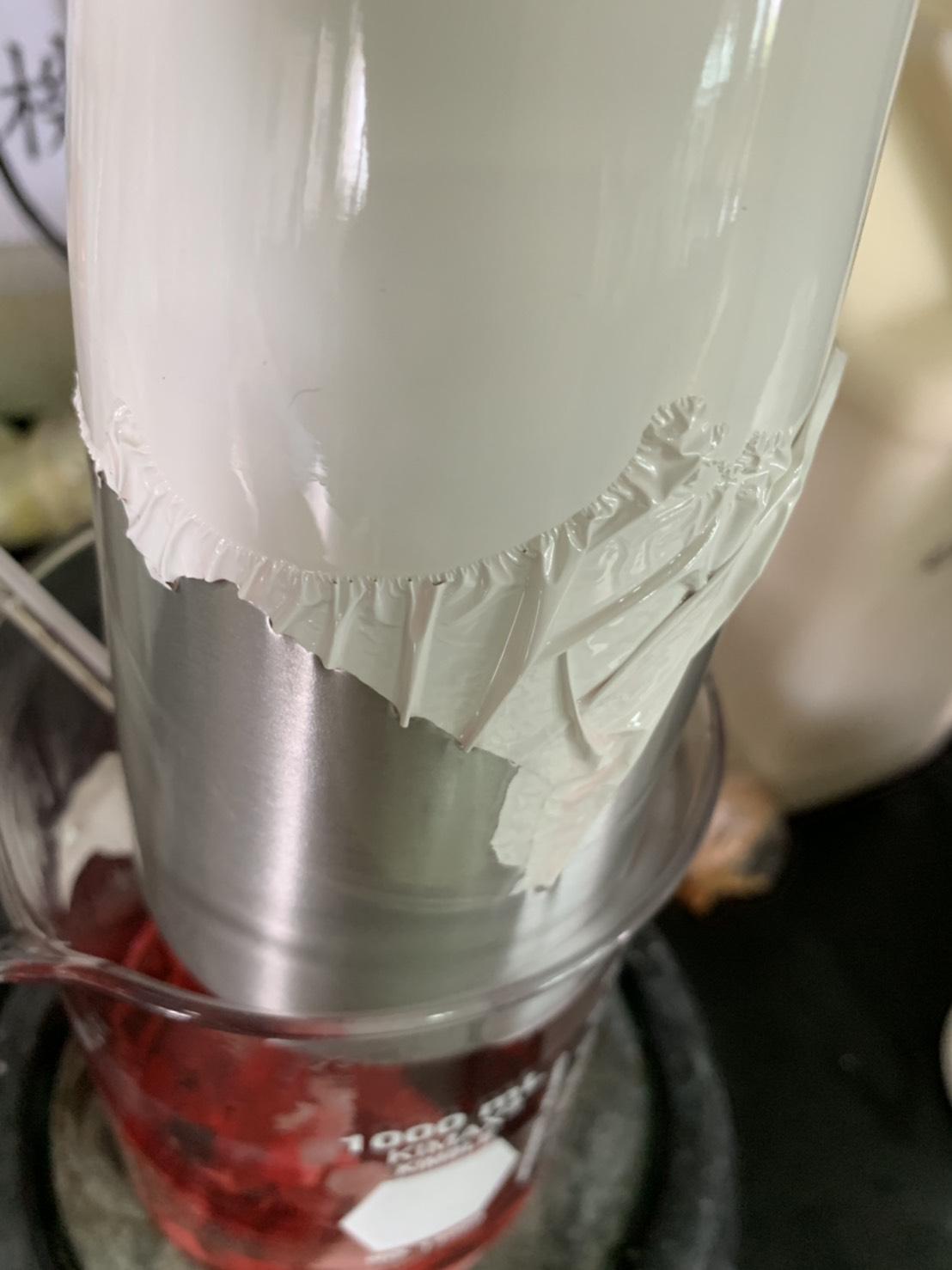

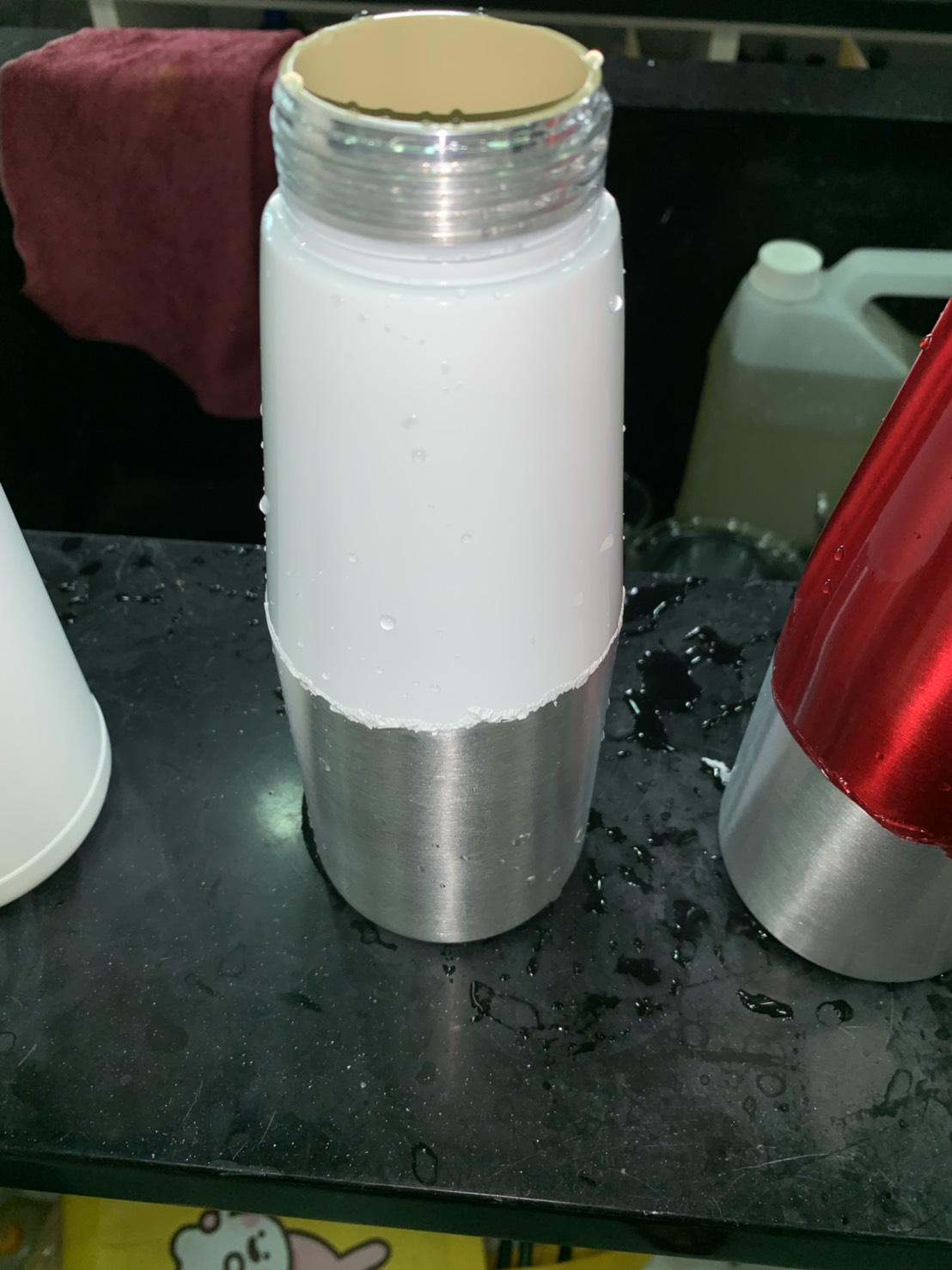

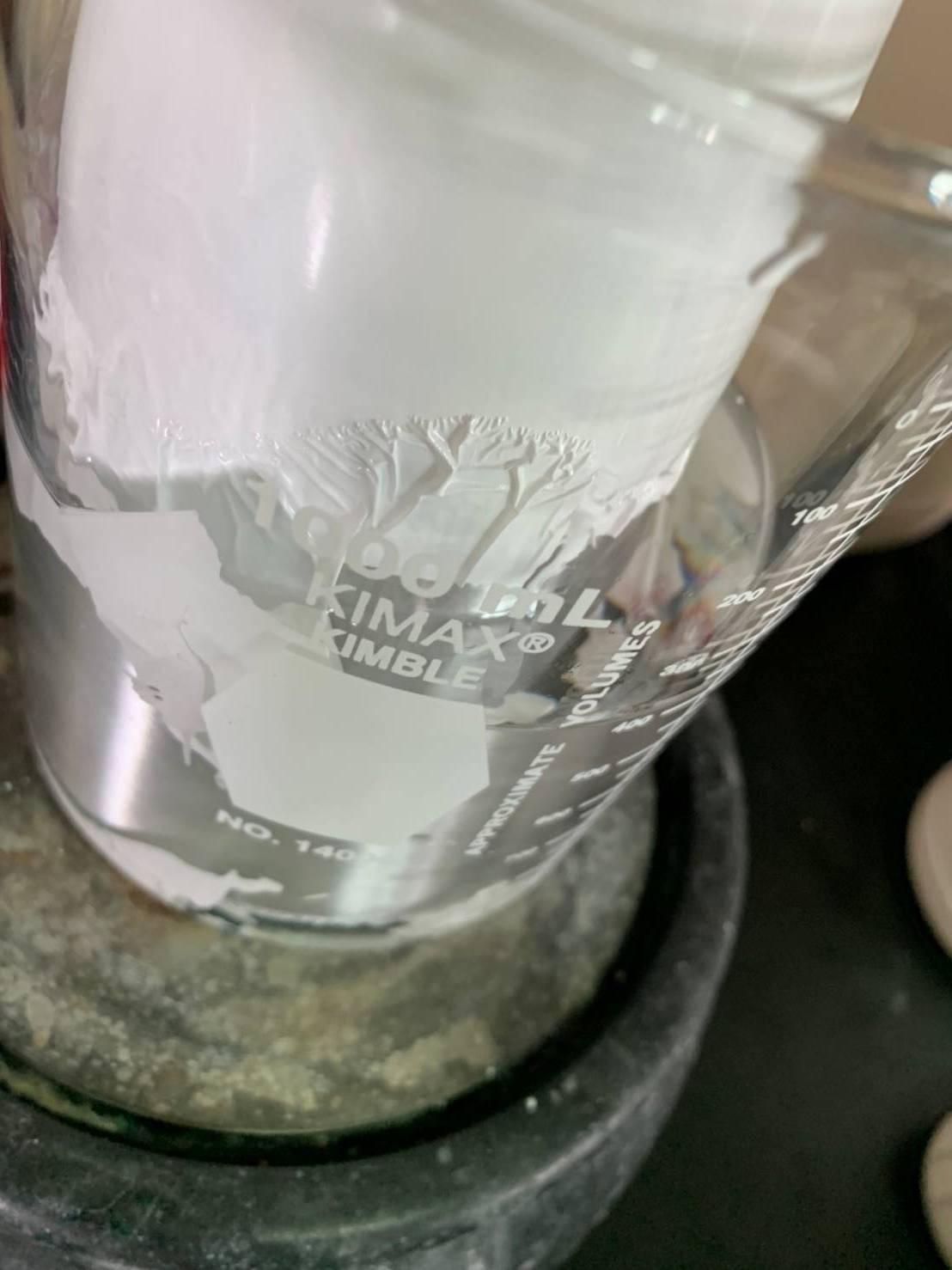

發現將鋁瓶置入加熱到60~70℃的鋁合金專用水性剝漆劑AHLR03-D2中，約5分鐘後，表面塗裝已經開始膨潤。約10分鐘後，表面塗裝就完全脫落。鋁瓶外觀也沒有受傷、變色。

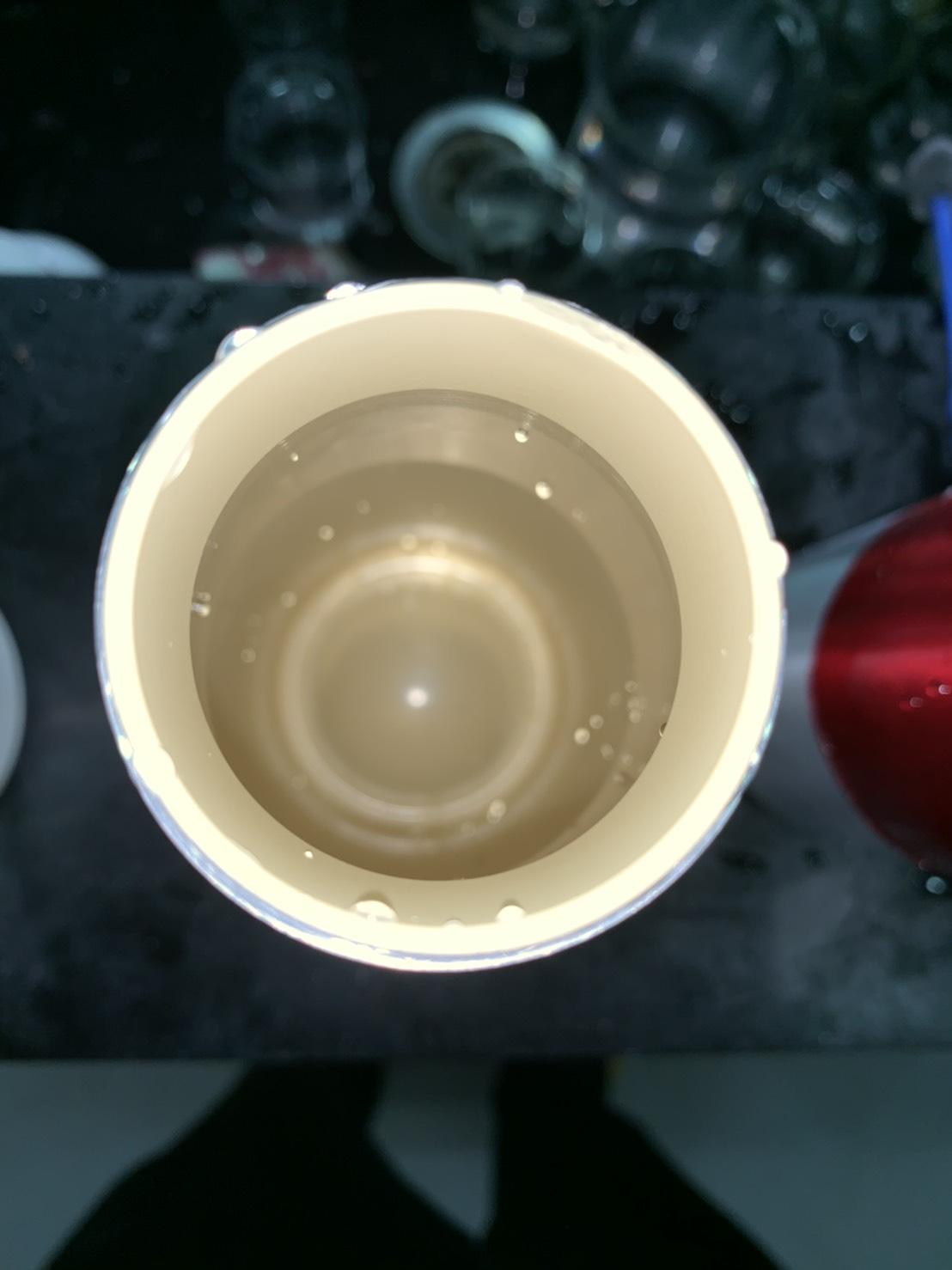

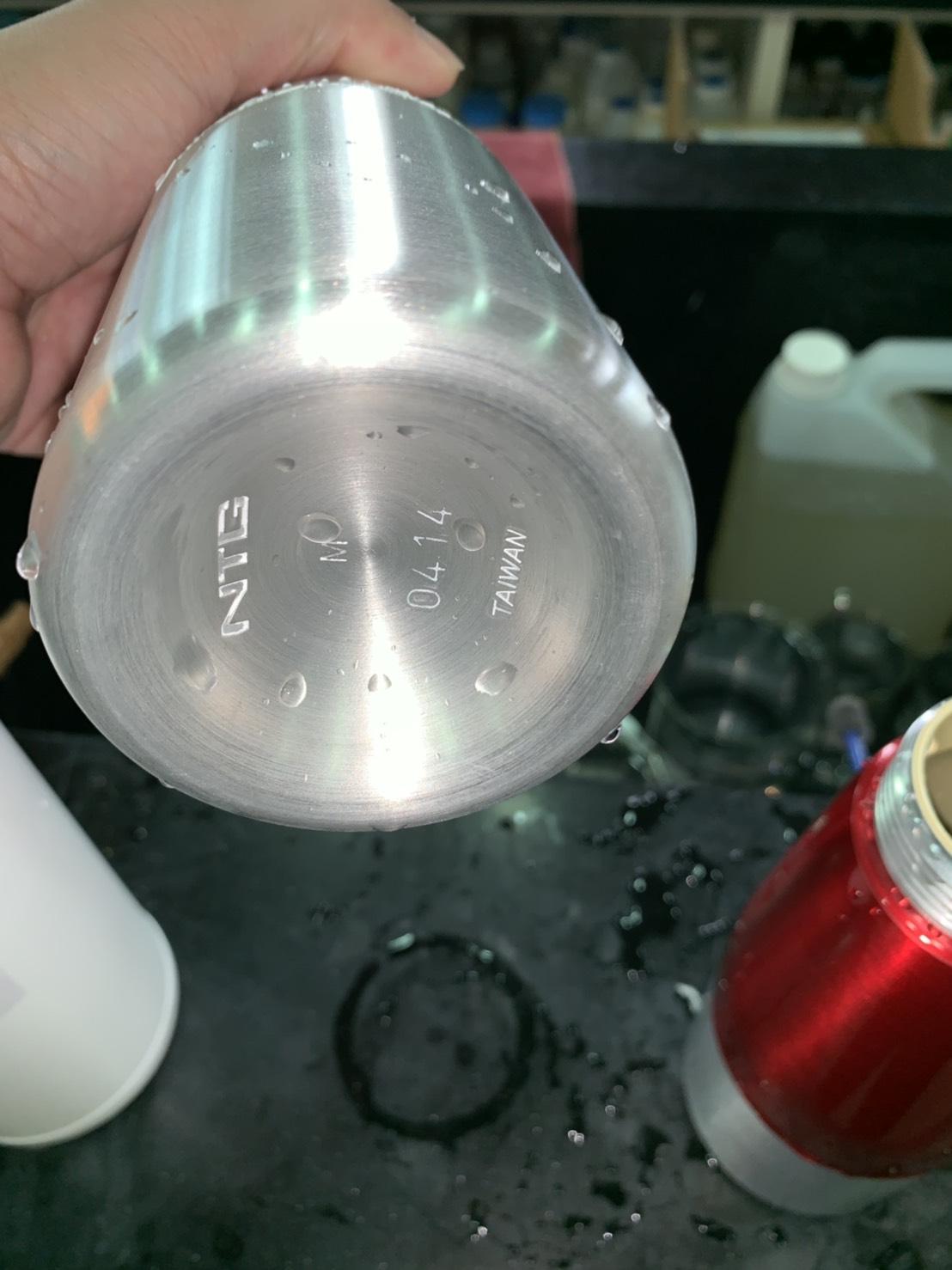

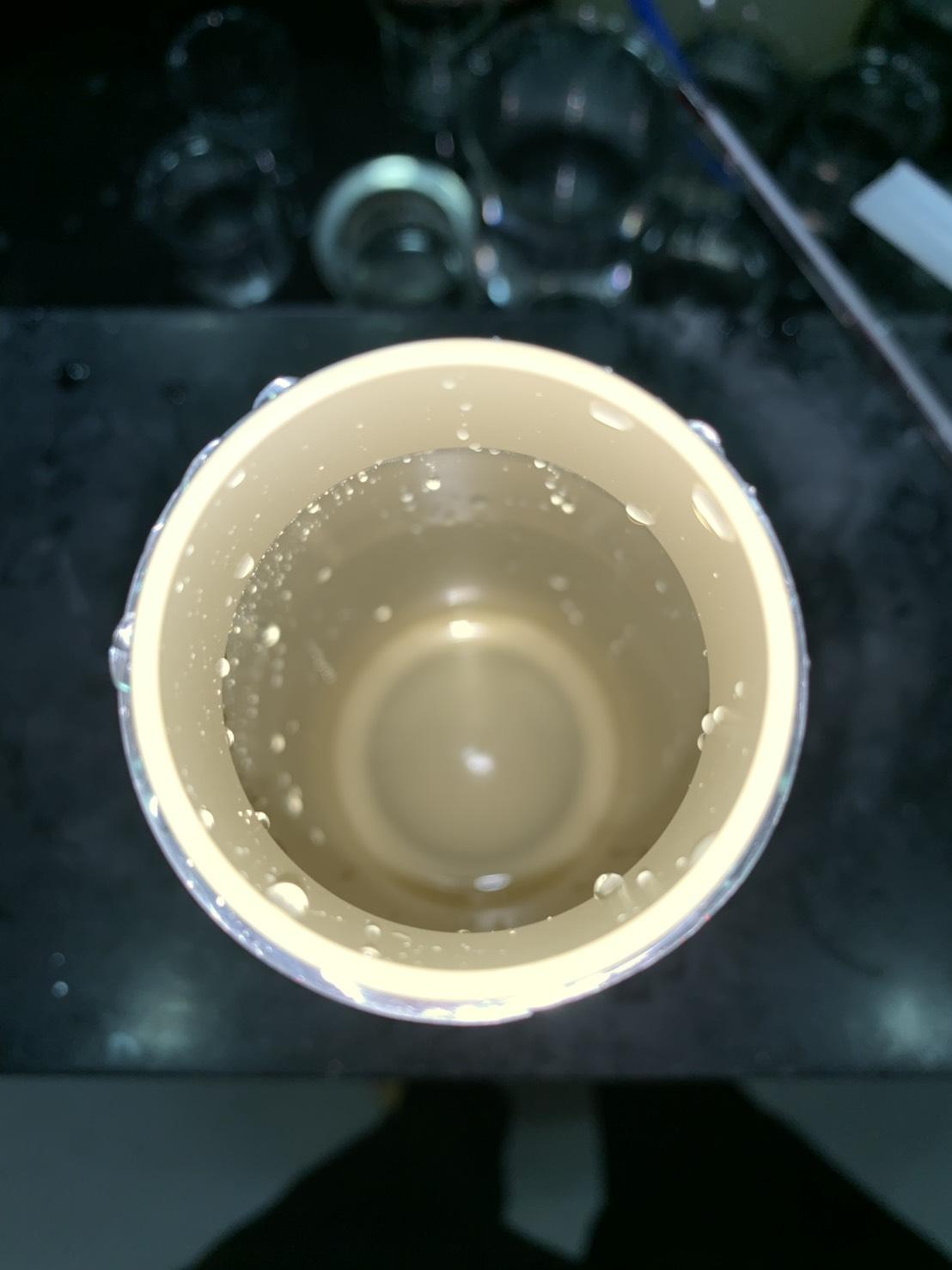

瓶底及字體凹陷處油墨較厚，延長浸泡時間至15~20分鐘。凹陷處以尼龍刷刷除。最後取出以清水清洗乾淨。注意最後的沖洗水，請以純水(或導電度<5ppm RO水)沖洗，避免自來水中的氯離子或地下水中的鐵、鈣離子造成未來鋁合金表面的病變。鋁瓶內部經水沖洗乾淨後，發現silicon塗裝完全沒有受傷。

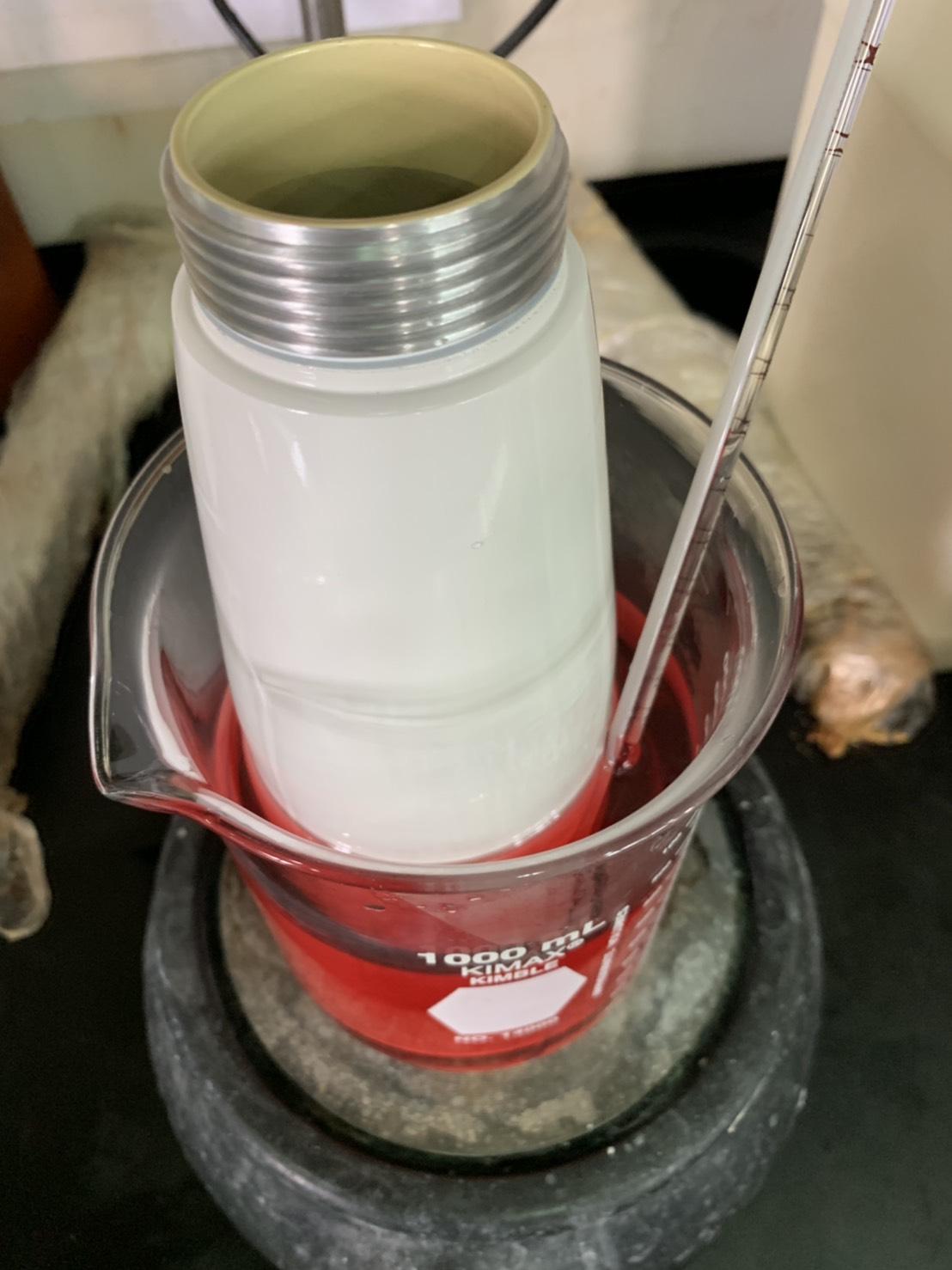

本測試同時試驗鋁合金專用水性剝漆劑AHLR03-D2^plus，發現AHLR03-D2^plus具有更好的油墨去除能力，將藥劑加熱到60~70℃後，置入鋁瓶浸泡。約2~5分鐘即可完全去除。 AHLR03-D2^plus也不會傷害鋁合金。但是AHLR03-D2^plus會傷害鋁瓶內部的silicon塗裝。

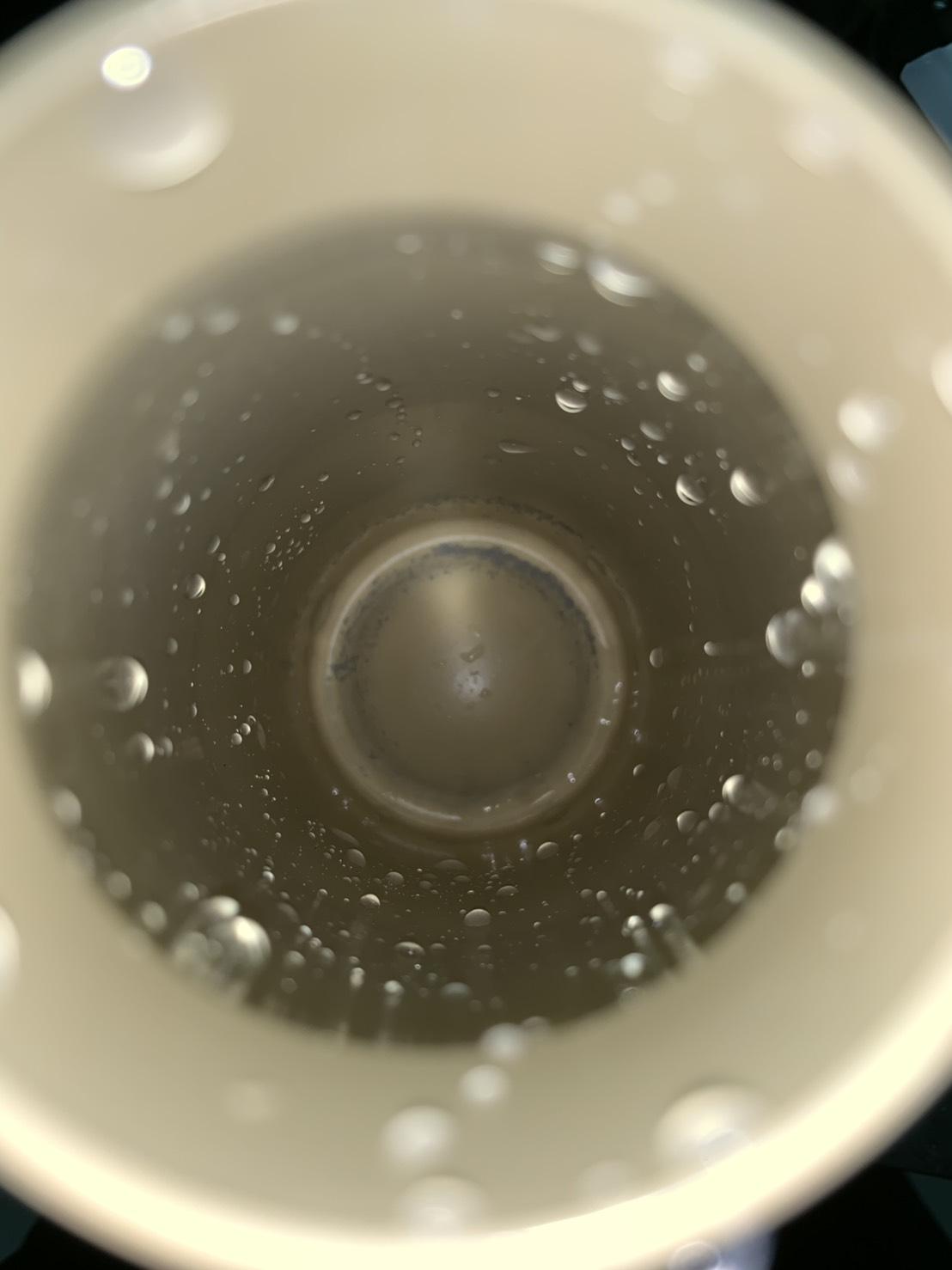

內部塗裝較厚看不出來，但是會發現內部的silicon塗裝斥水性變差了。

重複試驗：將AHLR03-D2^plus裝入鋁瓶中，加熱到120℃，約20分鐘，內部的silicon油墨可以完全去除。

可是發現一個問題：

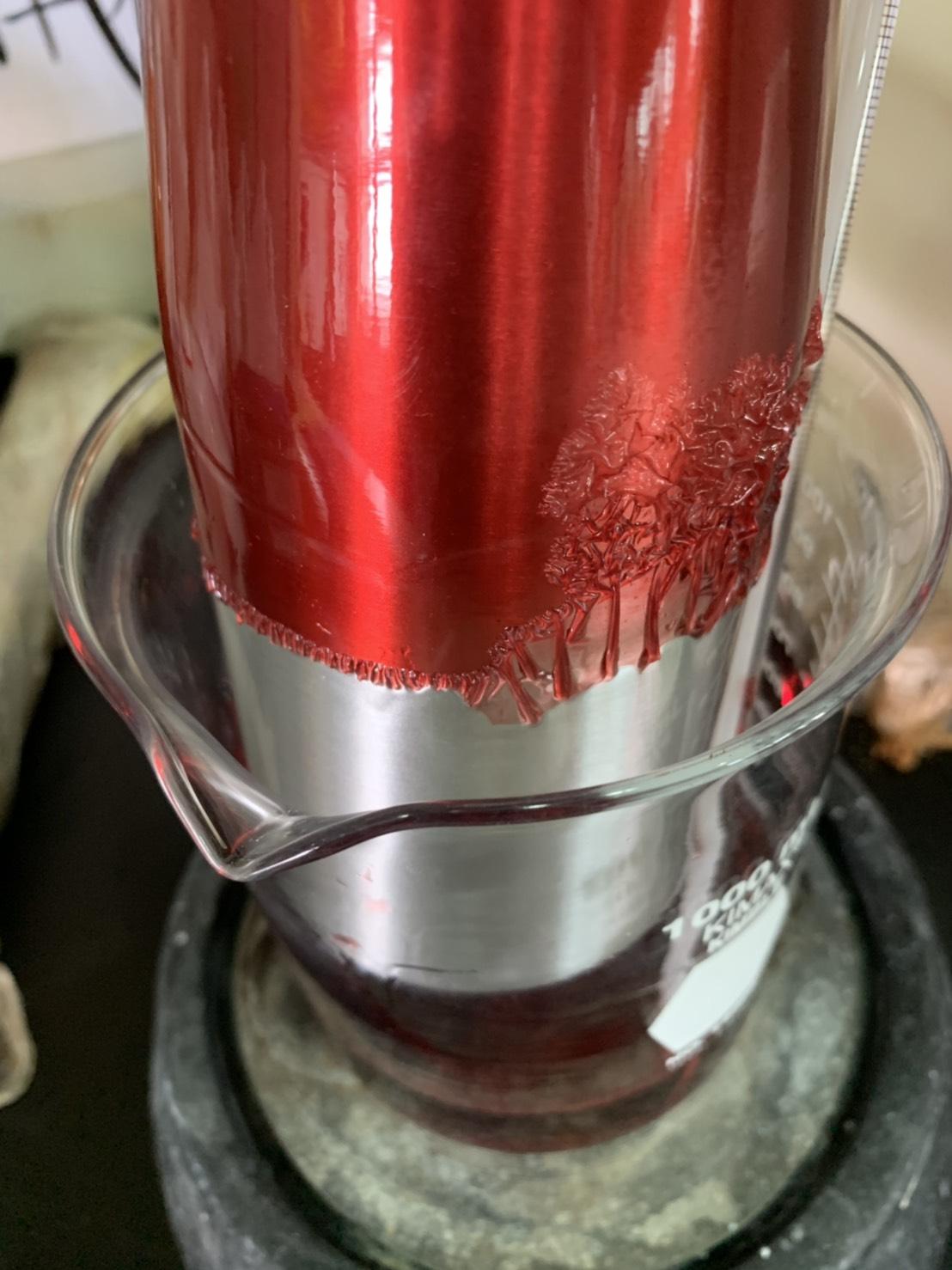

7.1外部的壓克力漆，將藥劑加熱到120℃下。約1分鐘內即完全去除。
7.2裸露出來的鋁瓶，在高溫下接觸藥劑，約只可承受5分鐘熬煮不會受傷。超過5分鐘後，就漸漸看到鋁瓶變色。(意思就是鋁瓶在AHLR03-D2^plus接觸下，只有約5分鐘不會受傷。)

結論：

8.1使用鋁合金專用水性剝漆劑AHLR03-D2，能有效剝除鋁瓶外部的塗裝，且鋁瓶內部的silicon塗裝完全不受影響。也不會傷害鋁合金。
8.2鋁合金專用水性剝漆劑AHLR03-D2^plus具有更好的油墨去除能力，但是會傷害鋁瓶內部的silicon塗裝。若是要同時去除鋁瓶內部及外部的塗裝，才建議使用。
8.3為了避免鋁瓶長時間浸泡在AHLR03-D2^plus中，導致鋁瓶受傷，建議將使用過的AHLR03-D2置於外部，瓶內裝AHLR03-D2^plus。這樣，溢流出來的AHLR03-D2^plus可以被使用過的AHLR03-D2稀釋，攻擊力就不會太強。
或是將瓶內裝AHLR03-D2^plus，鎖上蓋子。置入烘箱加熱，或裝於籃子中，浸泡在AHLR03-D2藥劑中加熱。之後再取下蓋子，倒出藥劑回收使用。最後再以清水沖洗瓶器。
