鋁合金中性水性剝漆劑

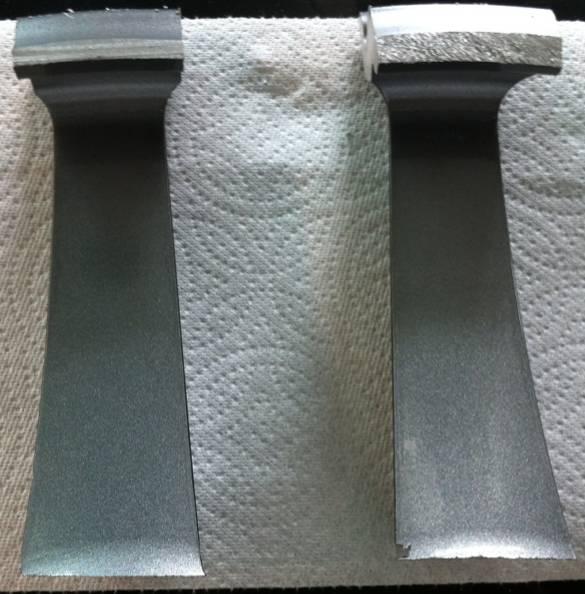

清洗前(0sec)

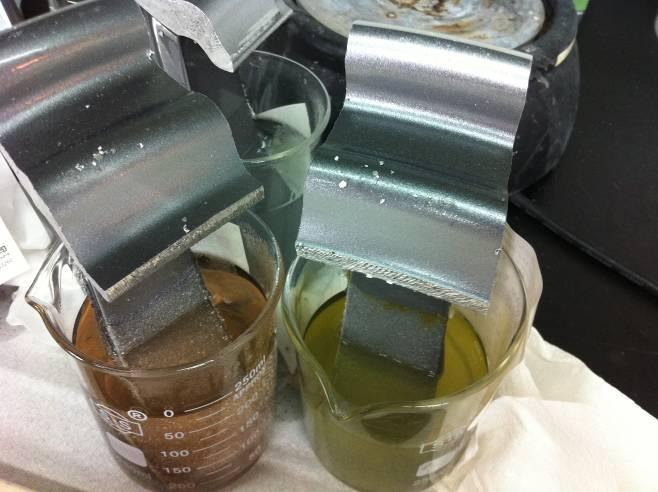

以各式鋁合金環保型剝漆劑ACHM01、ACHM04、AHLR03、AHLR03-D、AHLR05、PIC06、PIC07...等在100~140℃下浸泡測試。

測試結果以AHLR03-D效果最好。

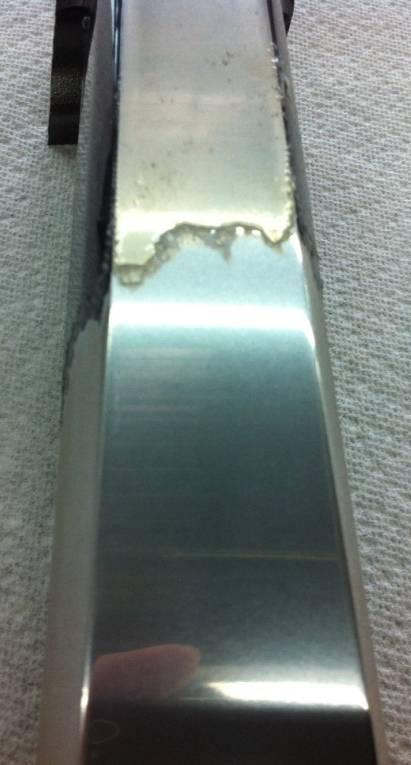

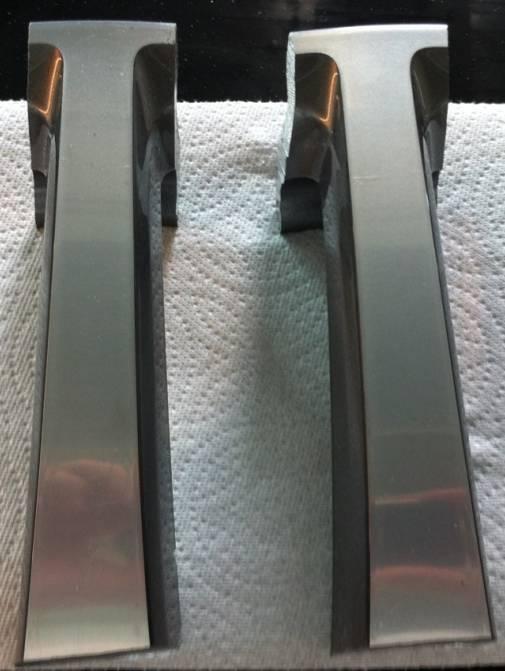

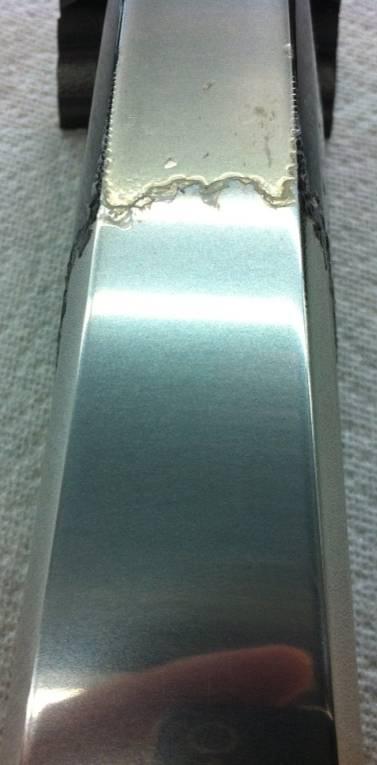

左圖為以AHLR03-D去除輪弧的5層硬化油墨。

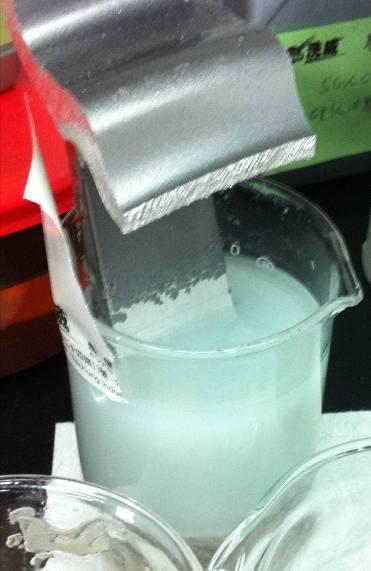

但是AHLR03-D採用C3~9短碳鏈的界面活性劑，滲透力較強，造成硬化油墨分解，使藥劑混濁。使用0.5μ的濾網過濾後，仍然有部分的粉體穿透濾網，無法有效濾除。殘留在藥劑中的樹指可能導致藥劑使用壽命衰退的較快。
另外，短碳鏈的界面活性劑沸點較低，加熱時易產生蒸汽，使用時須大量抽氣；同時，藥劑因蒸散損失也較高。

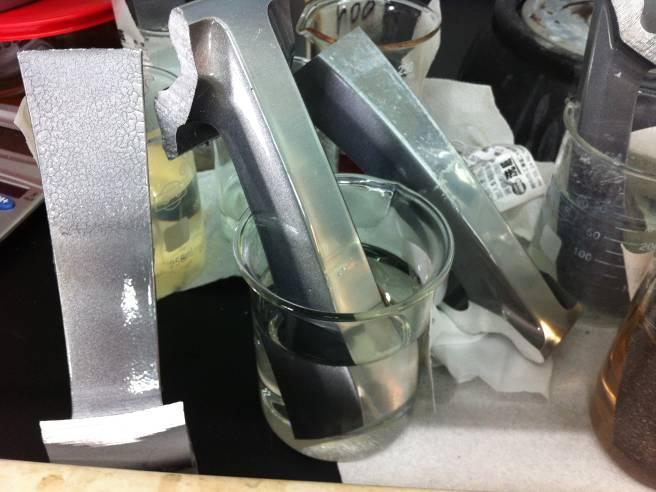

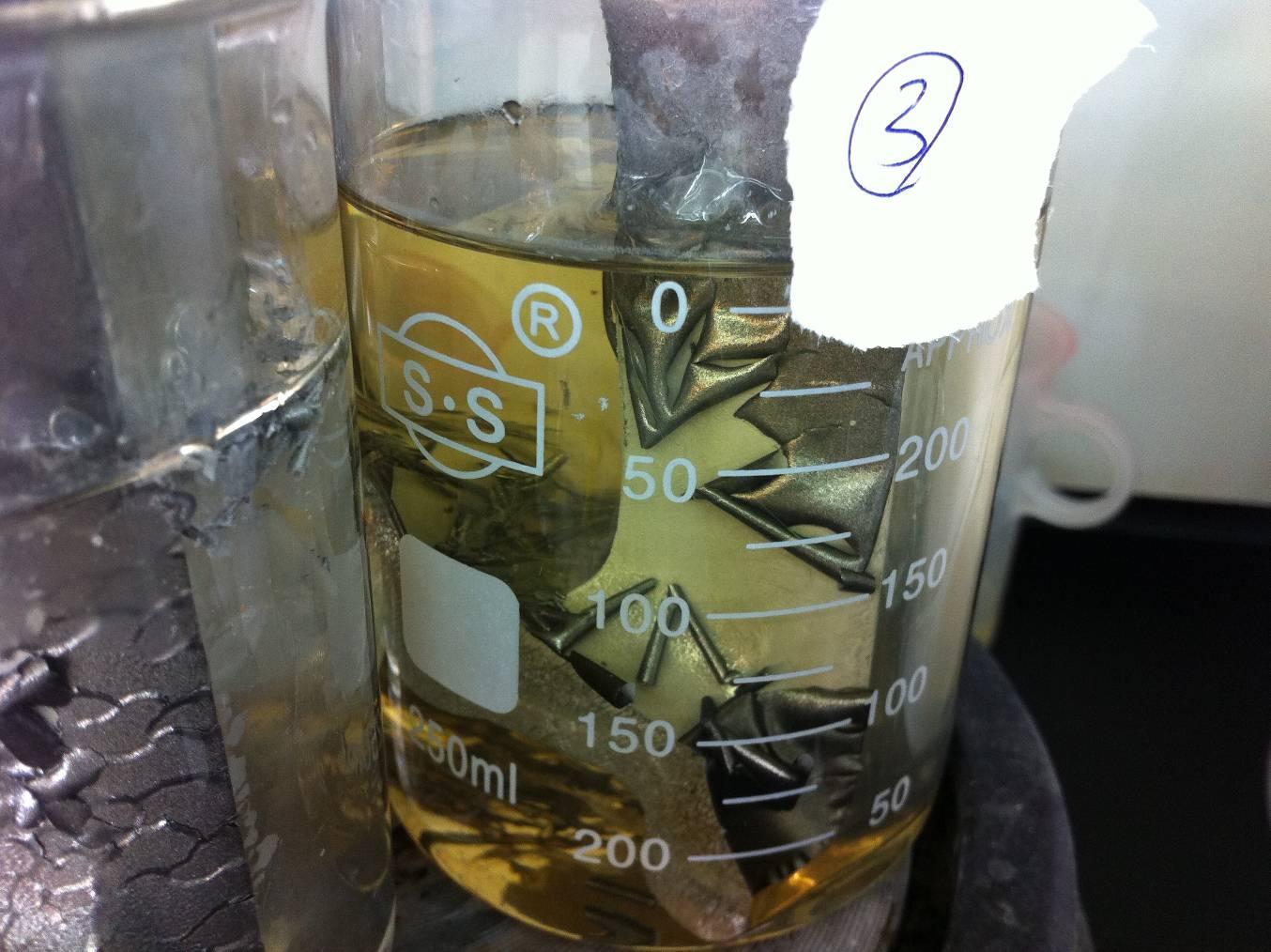

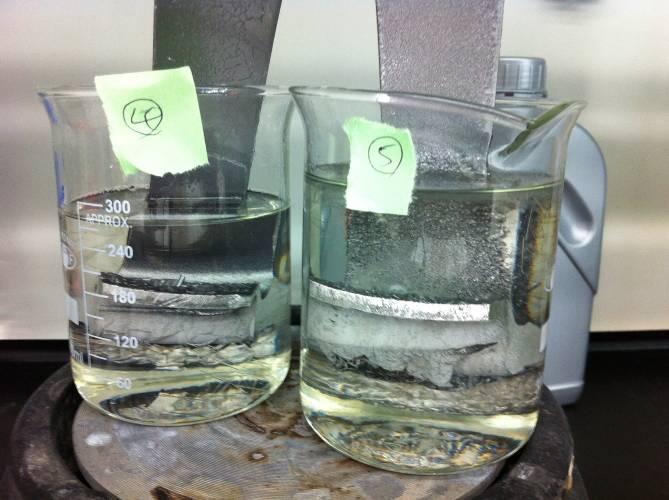

以AHLR03-D為BASE，提高界面活性劑的碳鏈數至C_6~12，C_8~12，C_6~18，C_12~18，C_14~20，開發出5款鋁合金中性水性剝漆劑在140~150℃下浸泡剝漆。以編號3的藥劑效果最好。且5層硬化油墨剝除後，藥劑仍然呈現透明狀；硬化樹脂為整片剝落，樹脂並無解離現象。

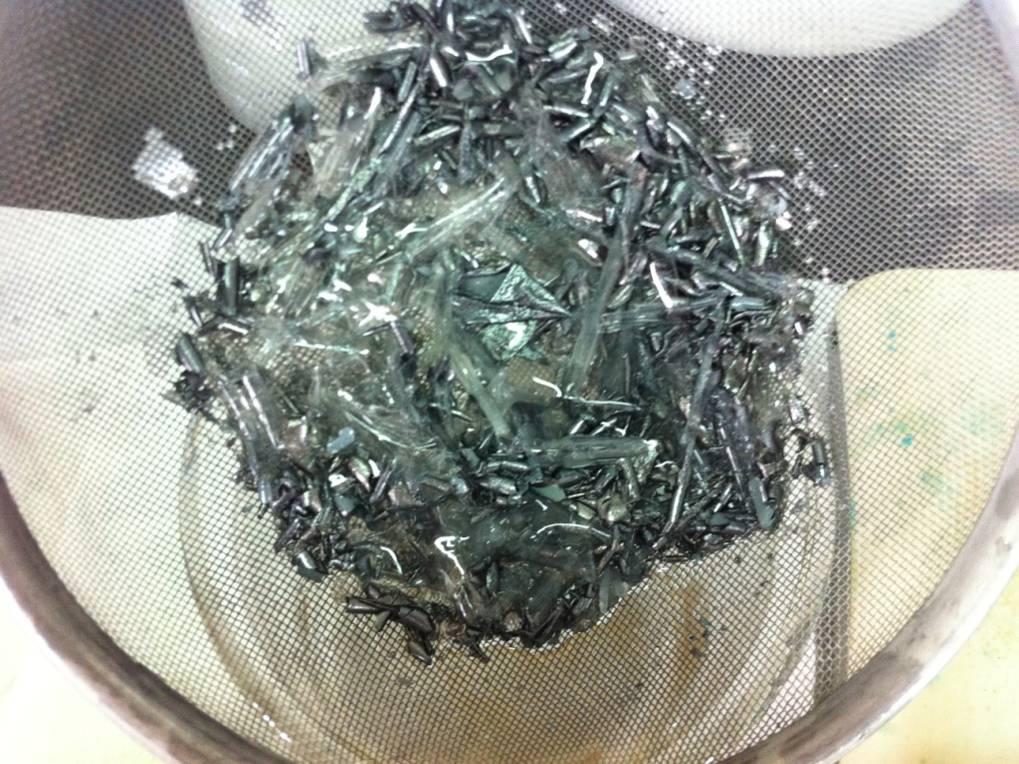

重配編號3的藥劑，重複試驗。發現一直持續清洗到第3支後，藥劑才略顯混濁，但是藥劑中並無樹脂解離後形成的粉狀物。可以以簡單的不鏽鋼濾網將剝落的硬化塗裝過濾出來。將編號3的藥劑命名為AHLR03-H。
