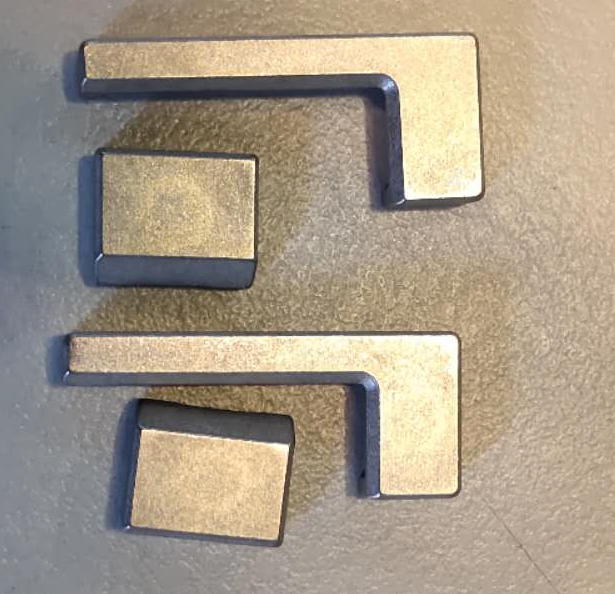

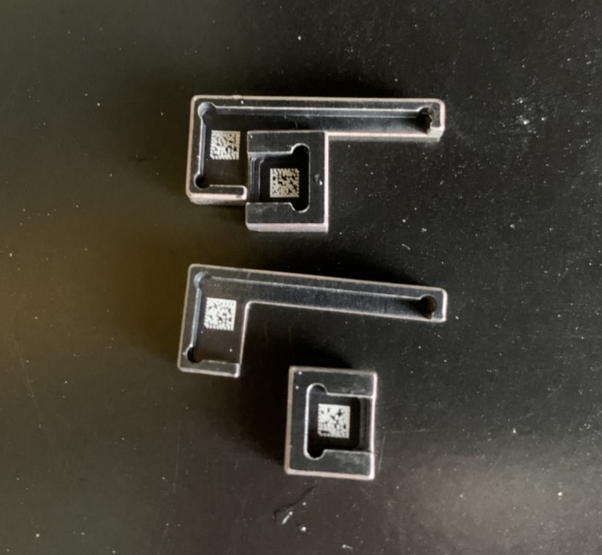

下圖為客戶提供待清洗的設備零件。此零配件基材為鋁表面陽極鍍黑鎳,底面有經雷射雕刻的QRcode編號,零件表面已經被含銅的多層鍍層覆蓋,客人要求清除表面鍍層不能損傷鋁材和QRcode。

將APA01鋁材專用鈍化劑與強酸銅蝕刻劑置入燒杯,將零件放入藥劑中,零件表面鍍層開始反應後出現微小氣泡,10分鐘後鍍層已經開始脫落,藥劑微微變綠(銅離子釋出)。

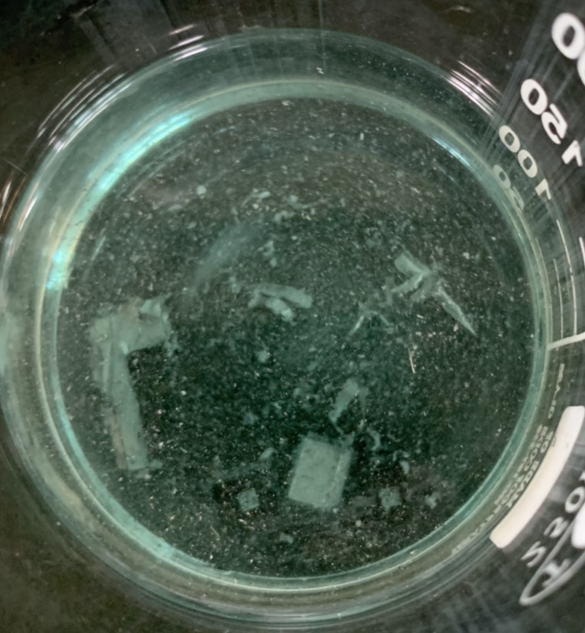

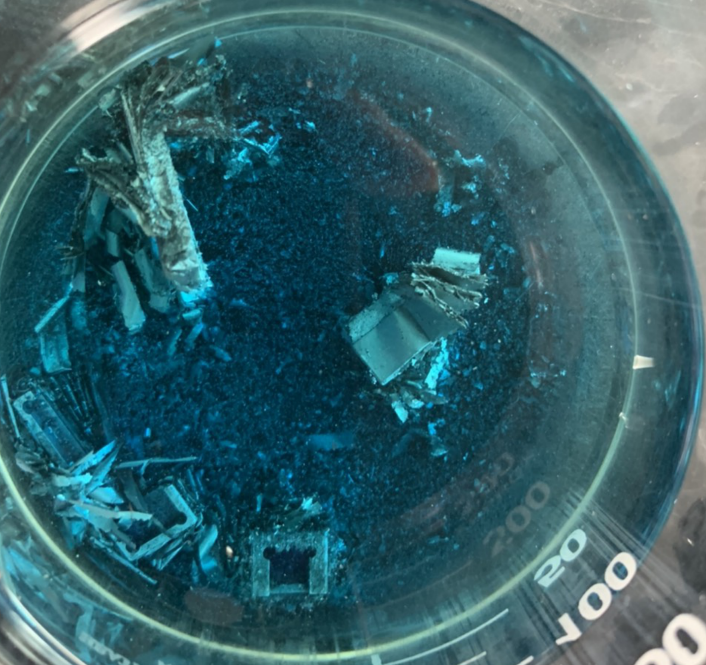

4個小時後零件表面鍍層開始一層層脫落,藥劑顏色越來越深,用鑷子夾取零件發現,黑色鍍鎳層也已經脫落,但是表面鍍層太多層,還未完全脫落。

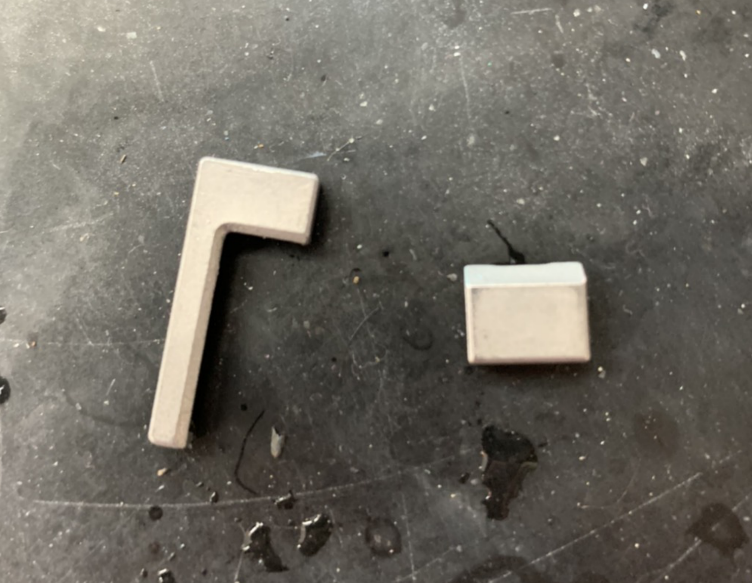

繼續浸泡4個小時直到零件表面全部脫落,此時鋁材表面已經氧化變白

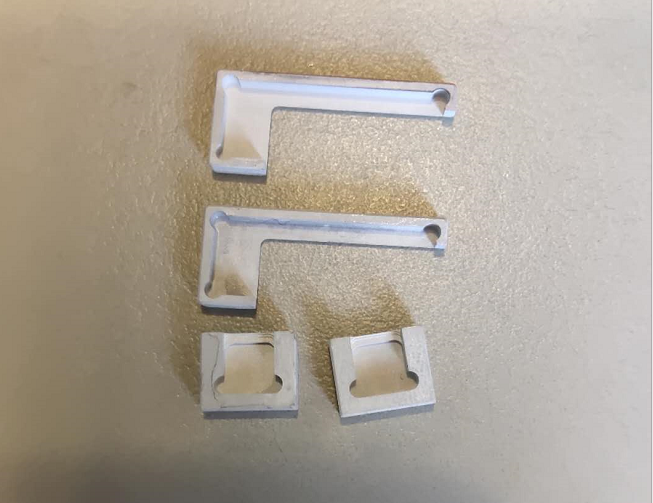

繼續浸泡整晚12小時,看溶液對鋁材是否會繼續侵蝕,第二天檢查發現，APA01鋁材專用鈍化劑能保護鋁材不被侵蝕，但是陽極上的黑鎳已經去除，QR code也已經消失。客人回覆：要求清除表面鍍層，不能損傷QRcode。鋁材表面因鈍化處理泛白形成的氧化膜是可以接受的。

重複測試。

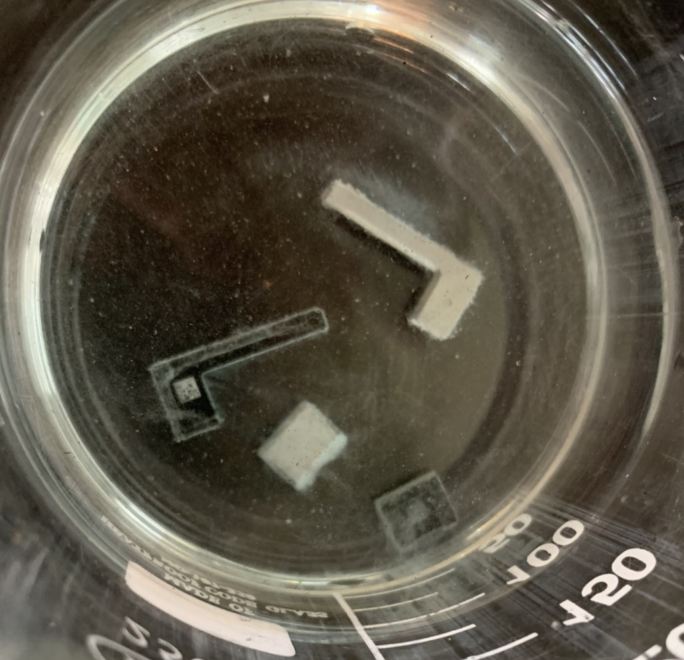

由於藥劑會影響陽極處理,故在實驗前先用膠水將QRcode做保護,脫水固化後,同樣將APA01鋁材專用鈍化劑與強酸銅蝕刻劑裝入燒杯,將零件放入藥劑中,零件表面鍍層開始反應後出現微小氣泡,10分鐘後鍍層已經開始脫落。

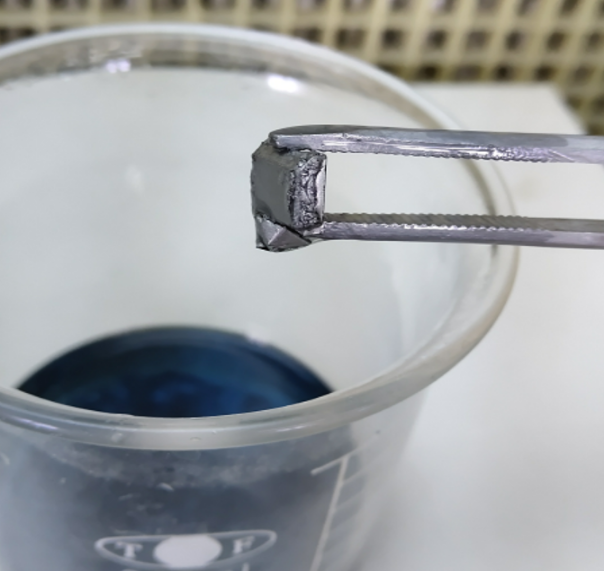

4個小時後零件表面鍍層開始一層層脫落,藥劑顏色越來越深,用鑷子夾取零件發現,表面鍍層由於太多層,還未完全脫落。

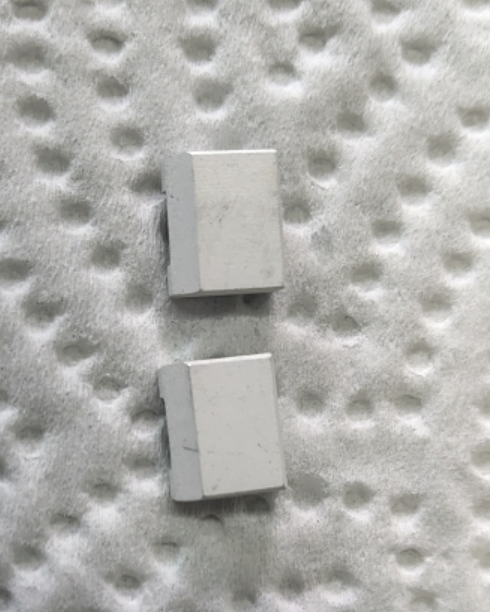

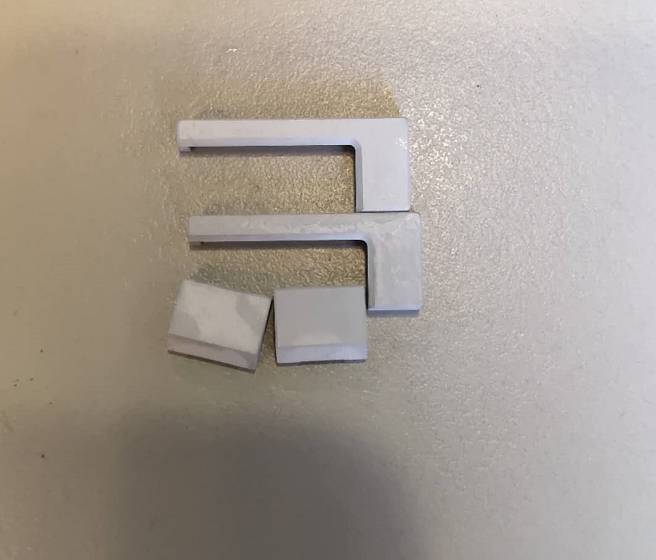

繼續浸泡4個小時(共8小時)直到零件表面全部脫落,此時鋁材表面已經氧化變白,經與客人確認此程度氧化不影響客人使用

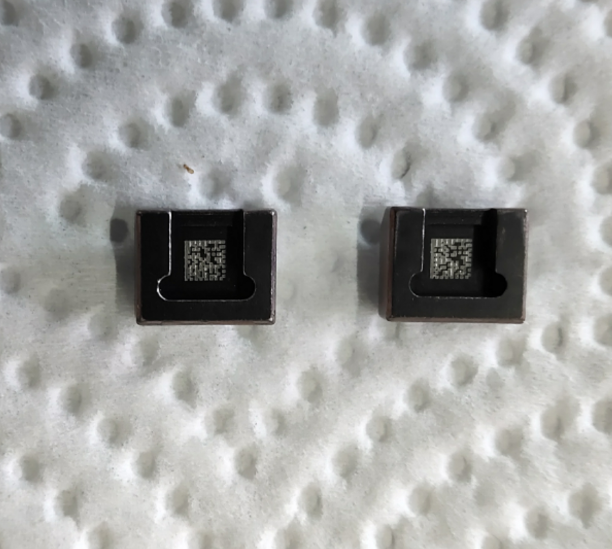

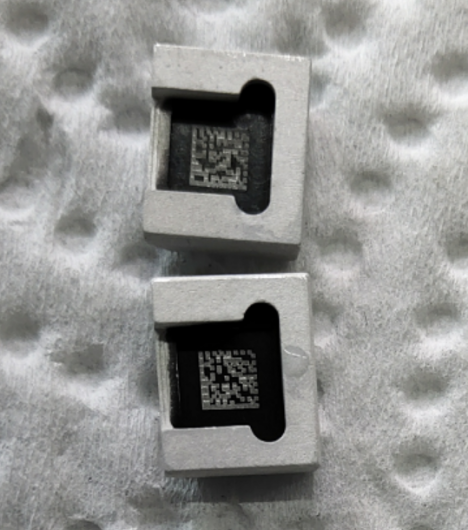

將樣品放入盛裝適量除膠藥劑的燒杯中,加熱到70-90℃,浸泡40分鐘左右,檢查發現底部的膠水已經去除,QRcode未受損傷

結論: 使用APA01鋁材專用鈍化劑可以保護鋁製零件避免酸性藥劑損傷鋁材表面。但陽極處理面因為本身已經是氧化鋁，所以無法保護氧化鋁孔洞中的色料。
建議:在浸入藥劑前底部QRcode點膠時多點一些以免由於點膠太少導致QRcode被剝除.
