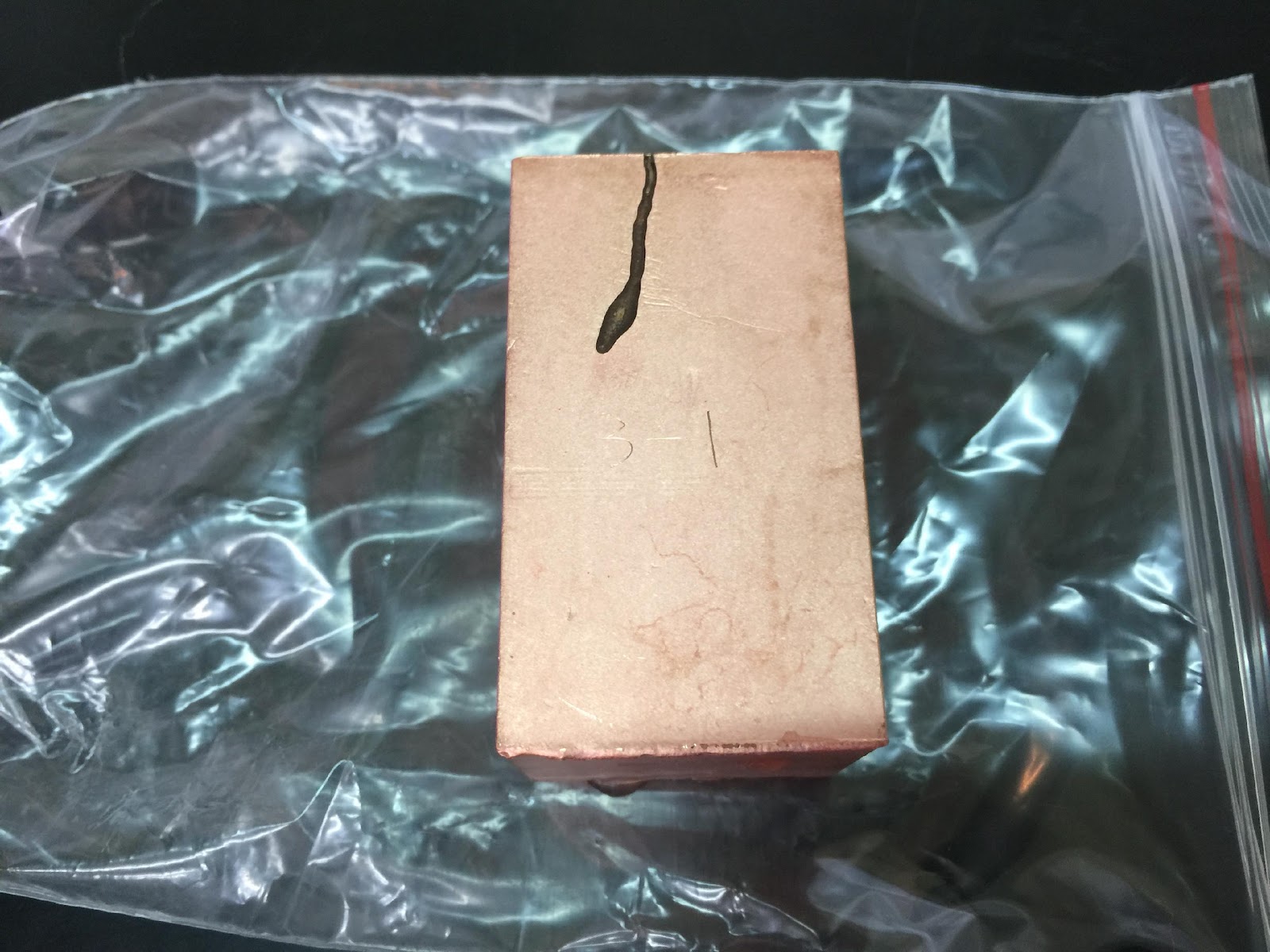

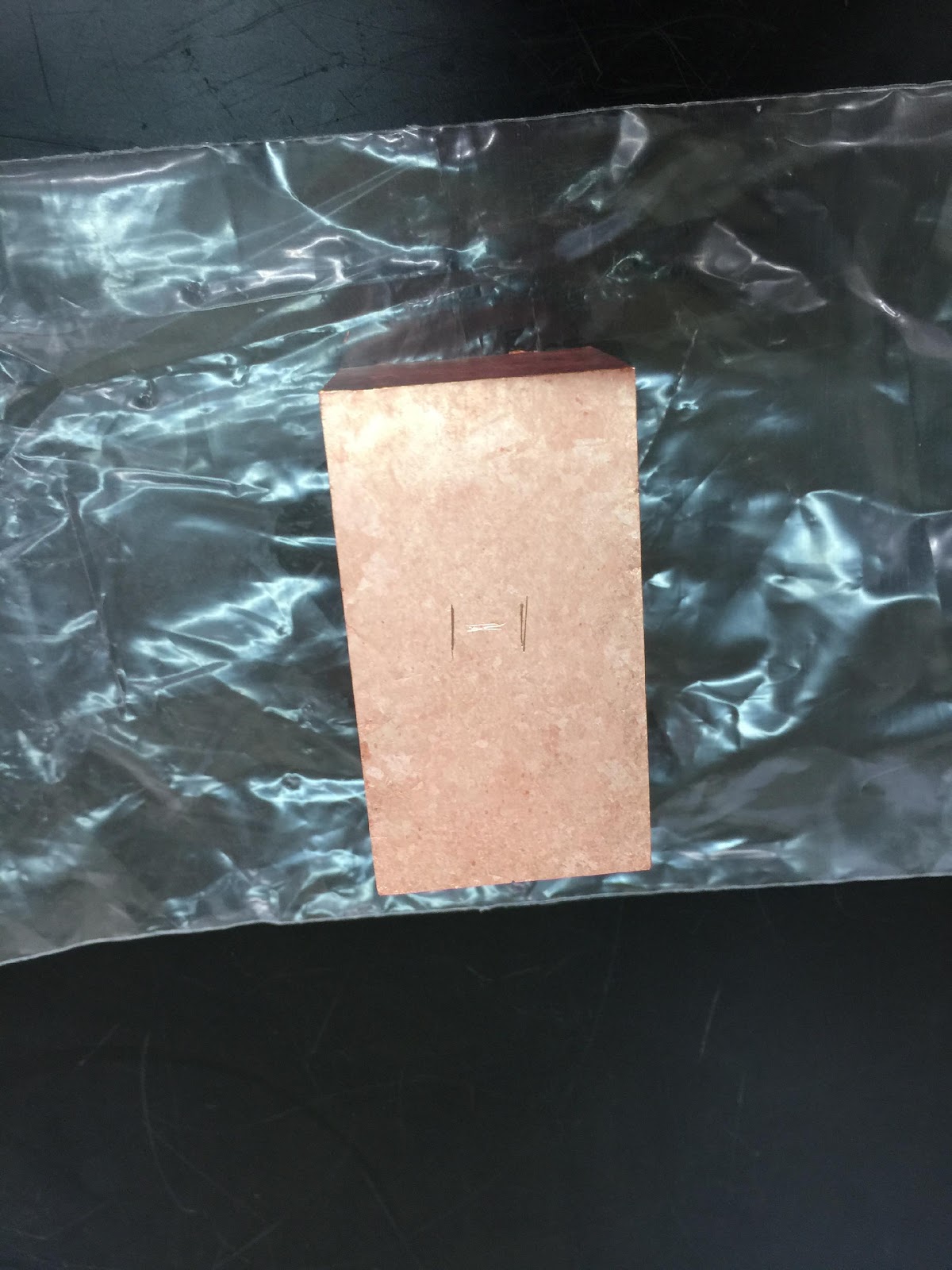

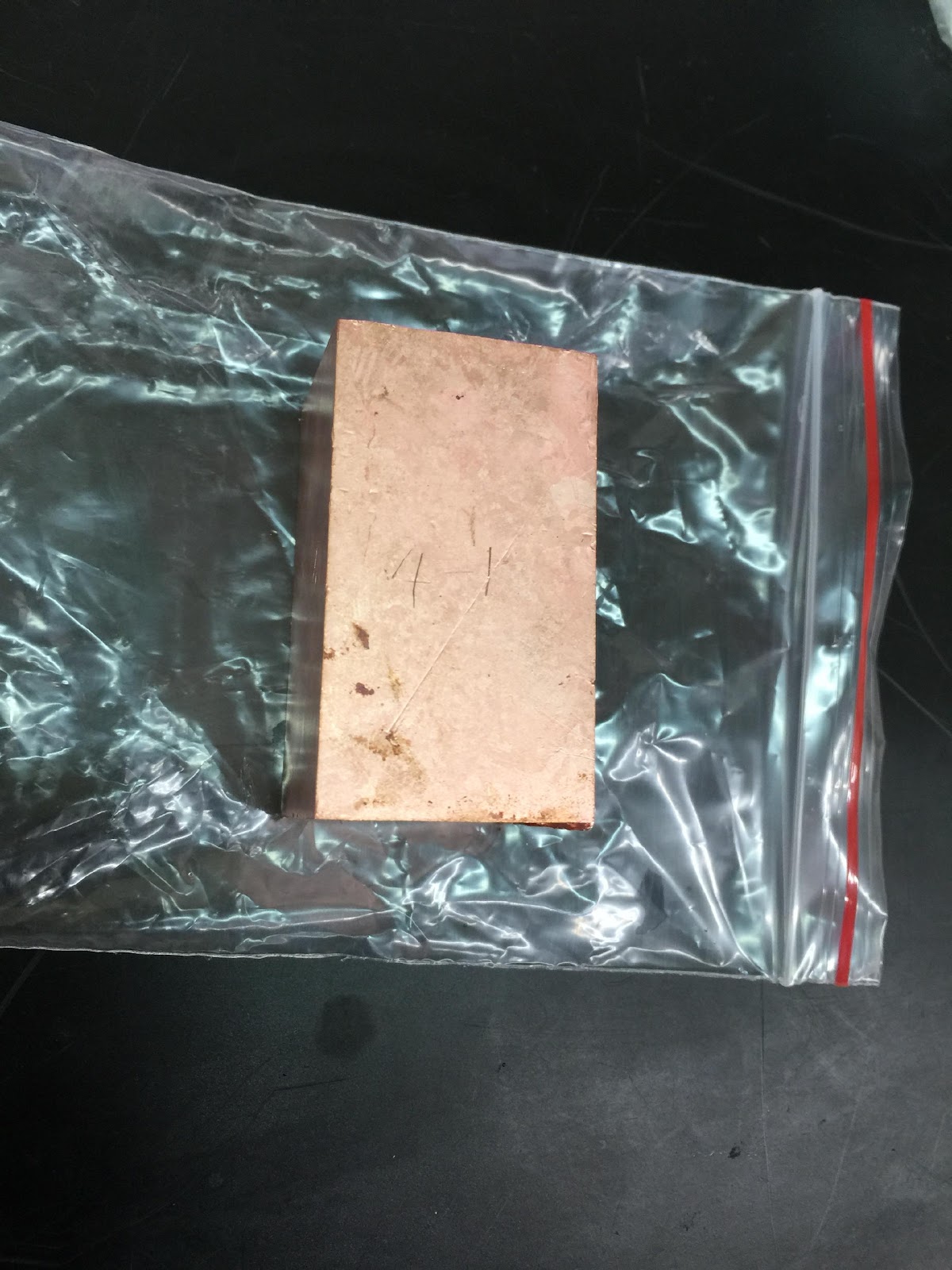

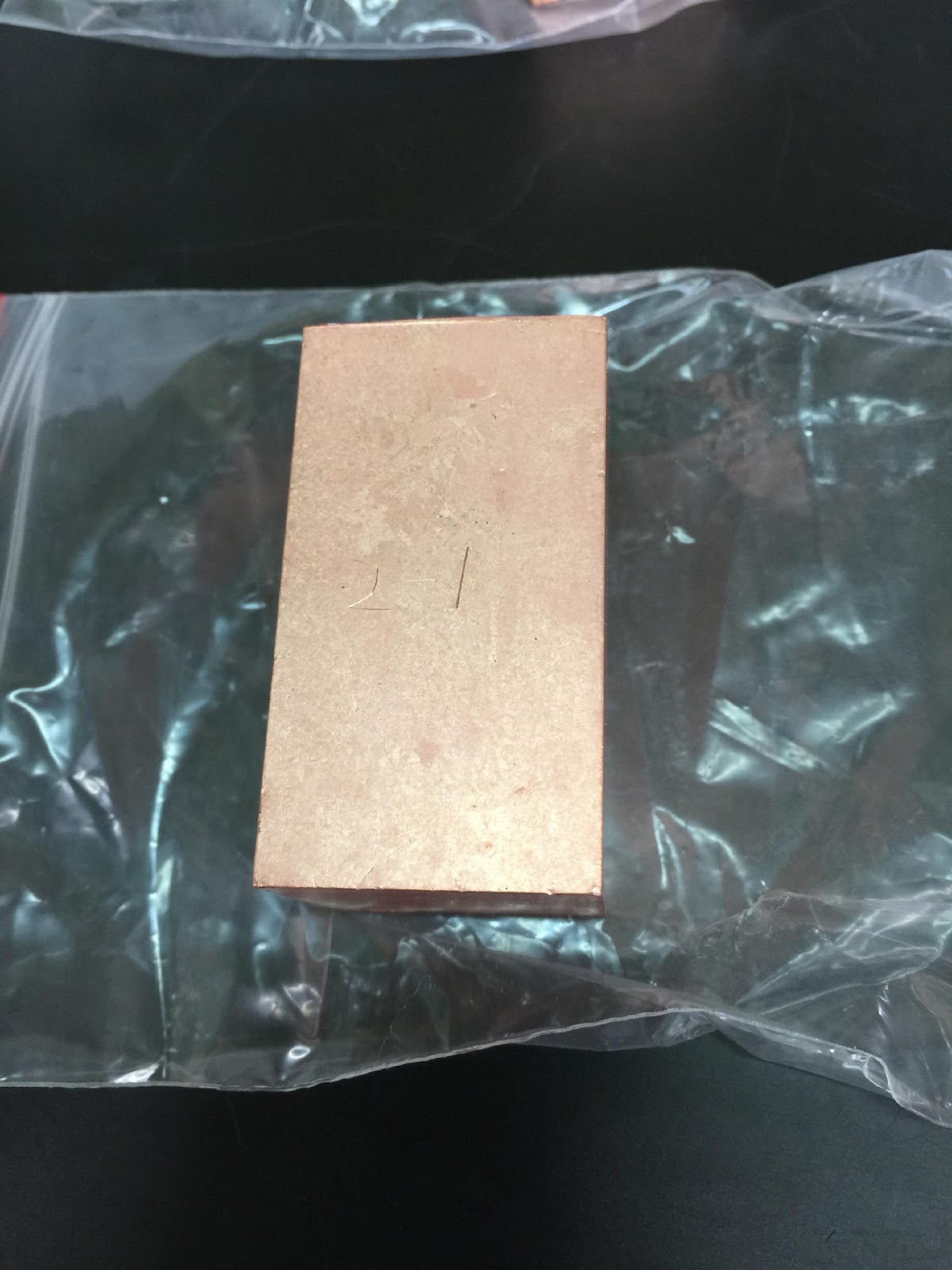

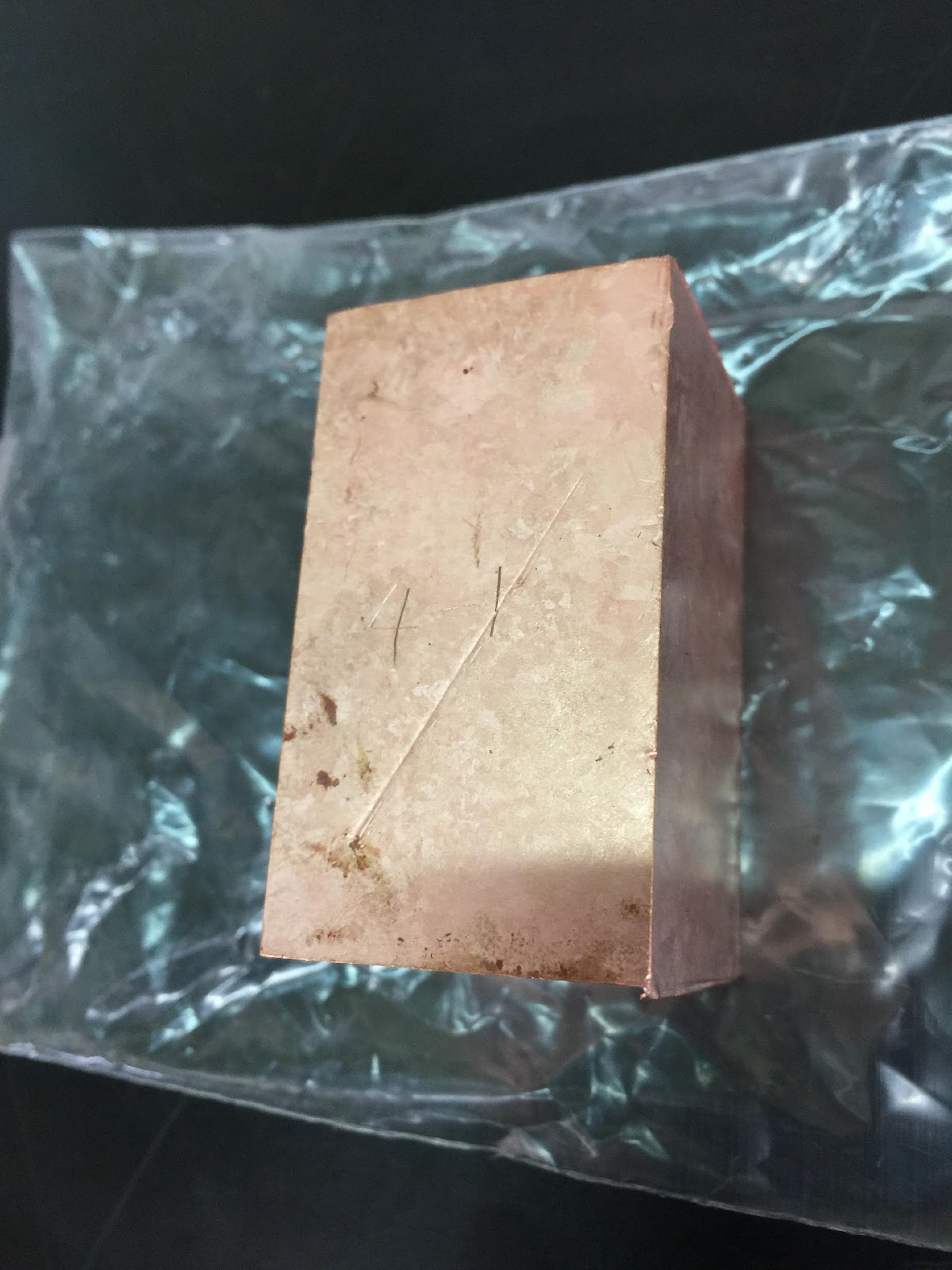

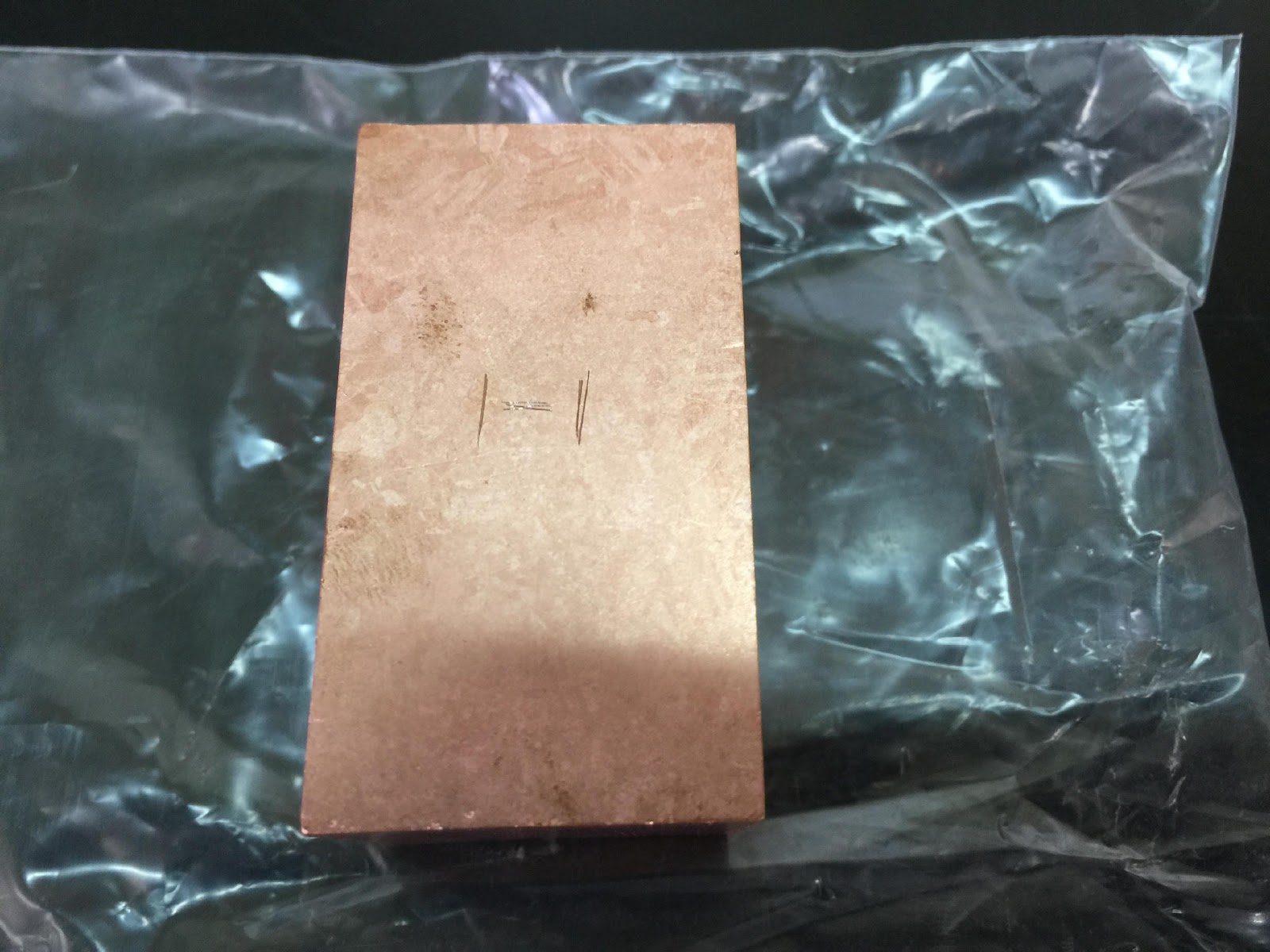

清洗前 客戶提供的無氧銅塊共四塊，編號1、2銅塊客戶要求浸泡COR01後，浸泡COP01。編號3、4銅塊，客戶要求只浸泡COP01。

在室溫下。以10%氧化銅還原劑COR01 加以浸泡。
COR01是以還原法將氧化銅還原成銅，並且具有表面敖合的效果，可以保護銅合金不再氧化。

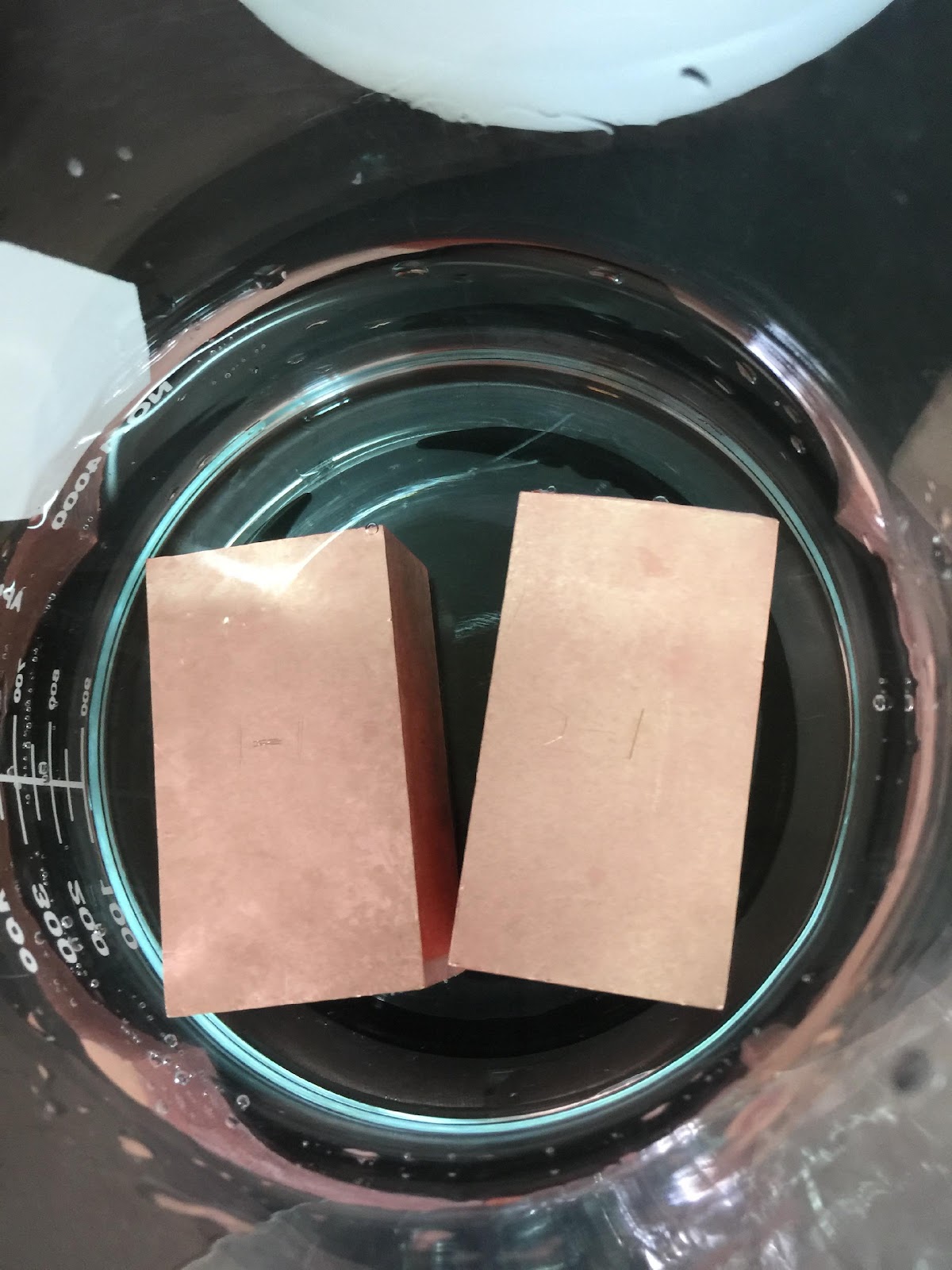

可能是客戶提供的無氧銅塊氧化狀況較輕微，浸泡2分鐘後，發現原本銅塊上較深色的斑已經消失。

圖左為編號 1，圖右為編號 2。

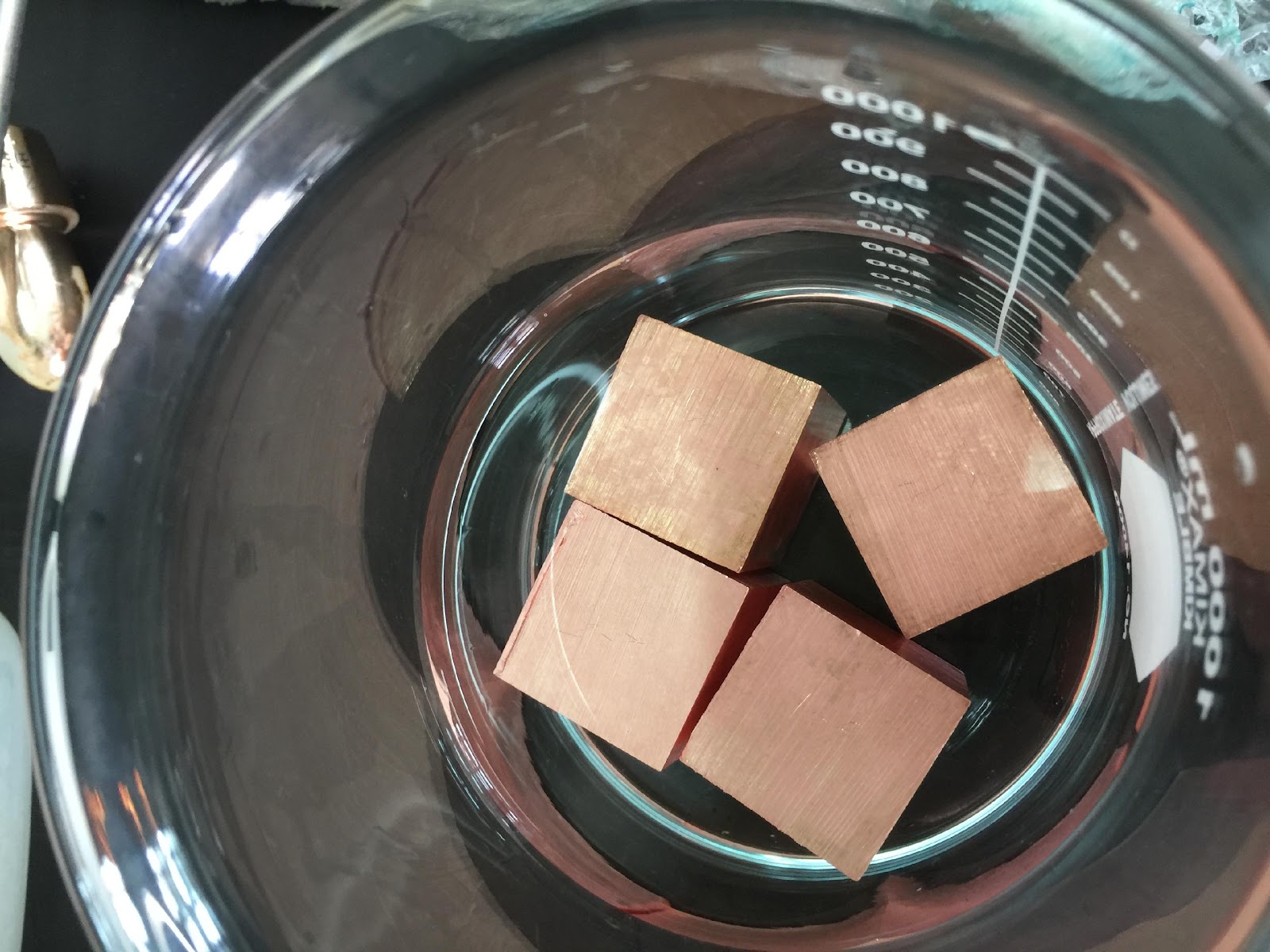

浸泡5分鐘後，取出，以清水沖洗乾淨。編號1、2與編號3、4無氧銅塊一起在室溫下置入10% COP01銅保護劑中。浸泡10分鐘。

取出。不再沖水，以空氣吹乾。比較：

以COR01+COP01處理：

單單以COP01處理：

浸泡完COP01以後，表面顏色與光澤沒有顯著差異。
實際測試，靜置於室溫下，發現放置6個月後，也能有效防止銅塊繼續氧化變黑。

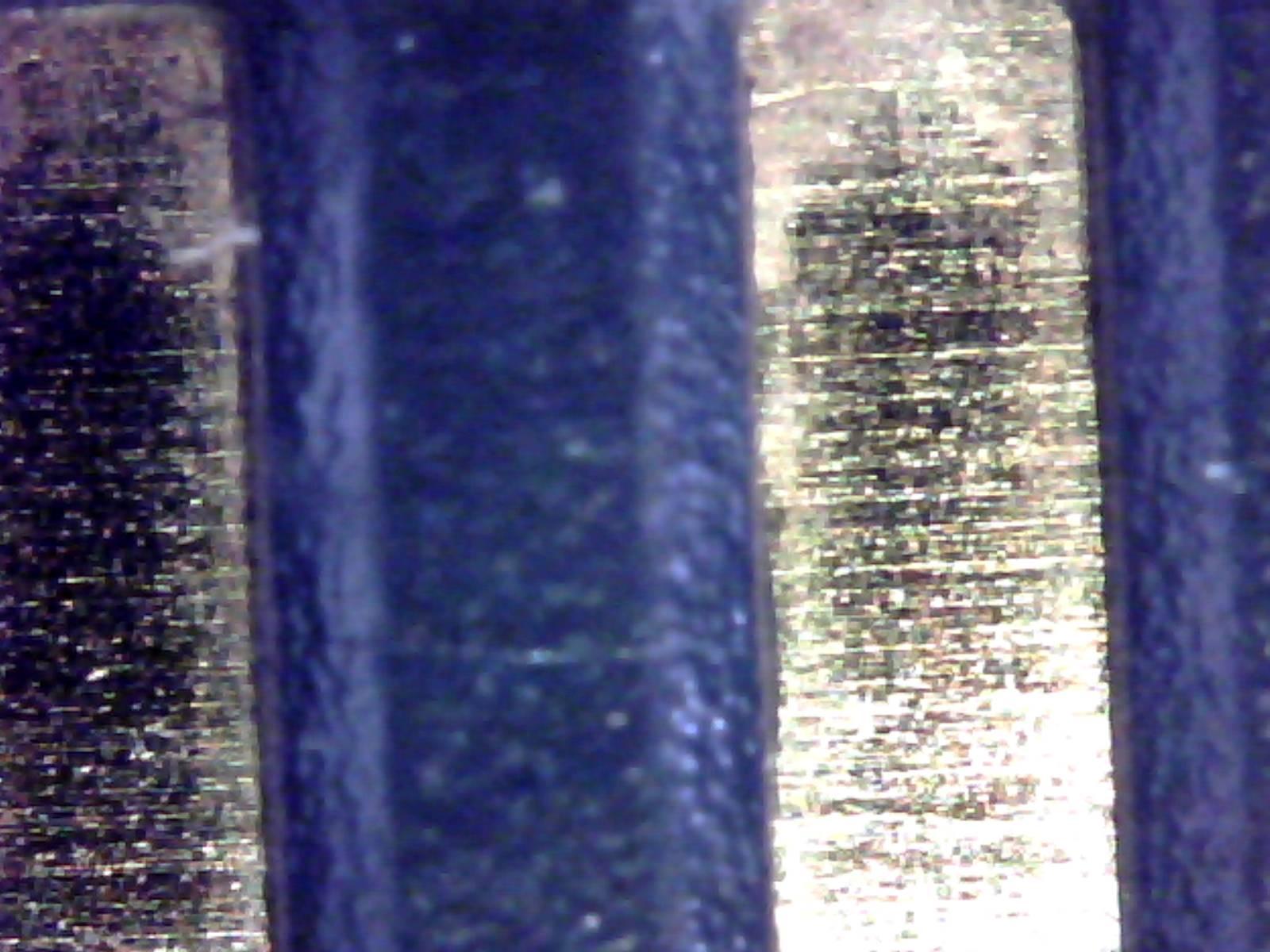

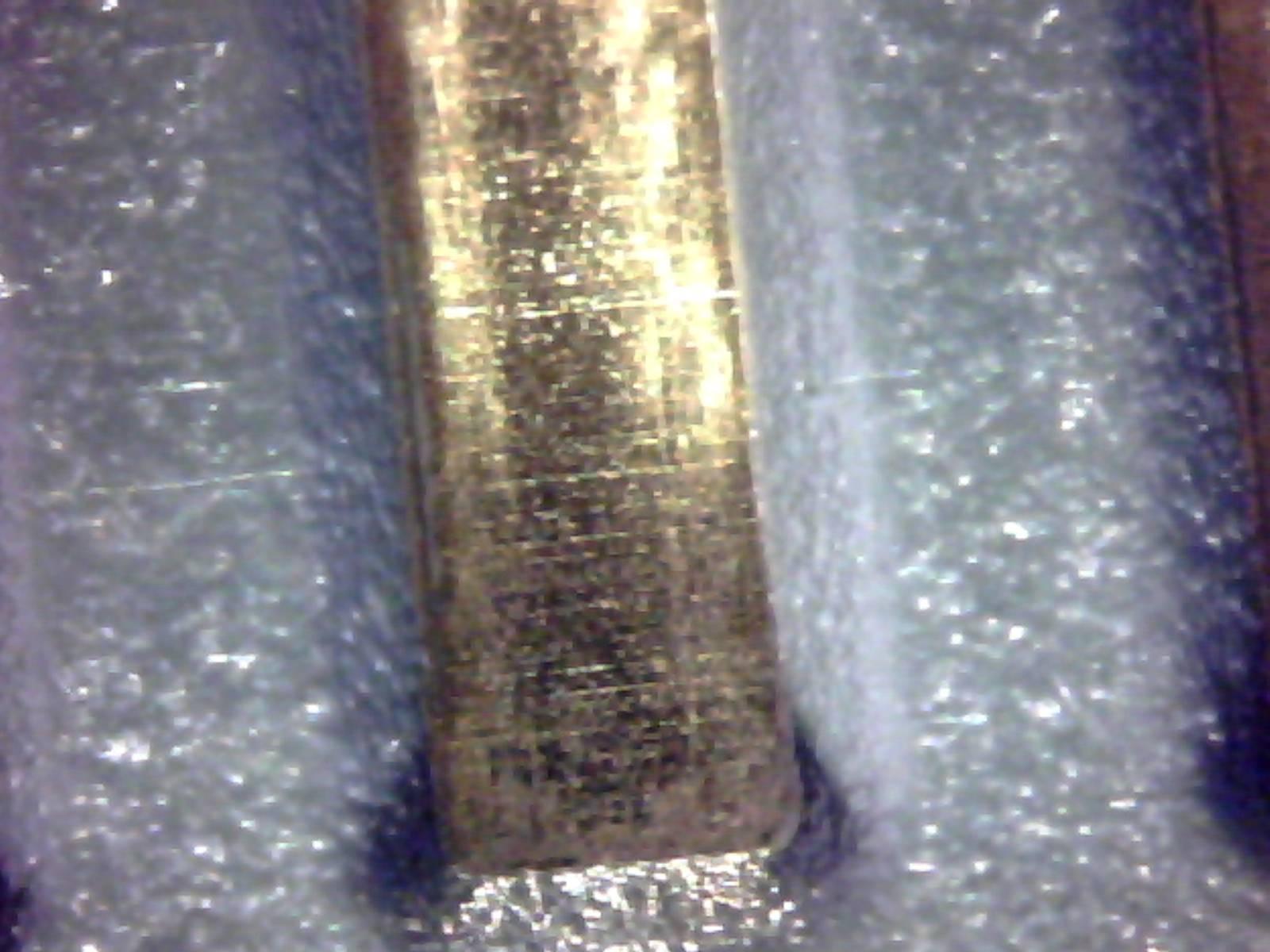

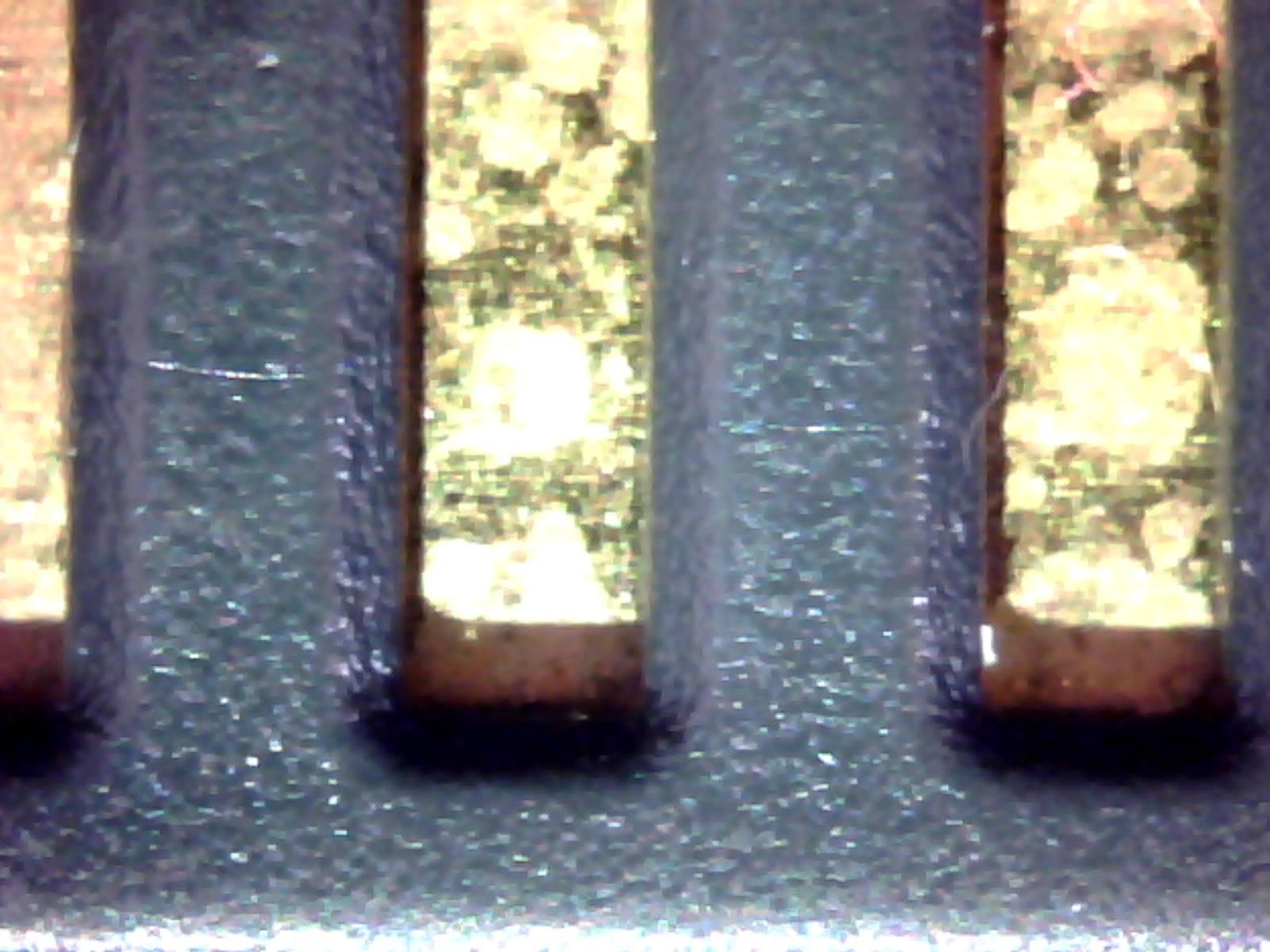

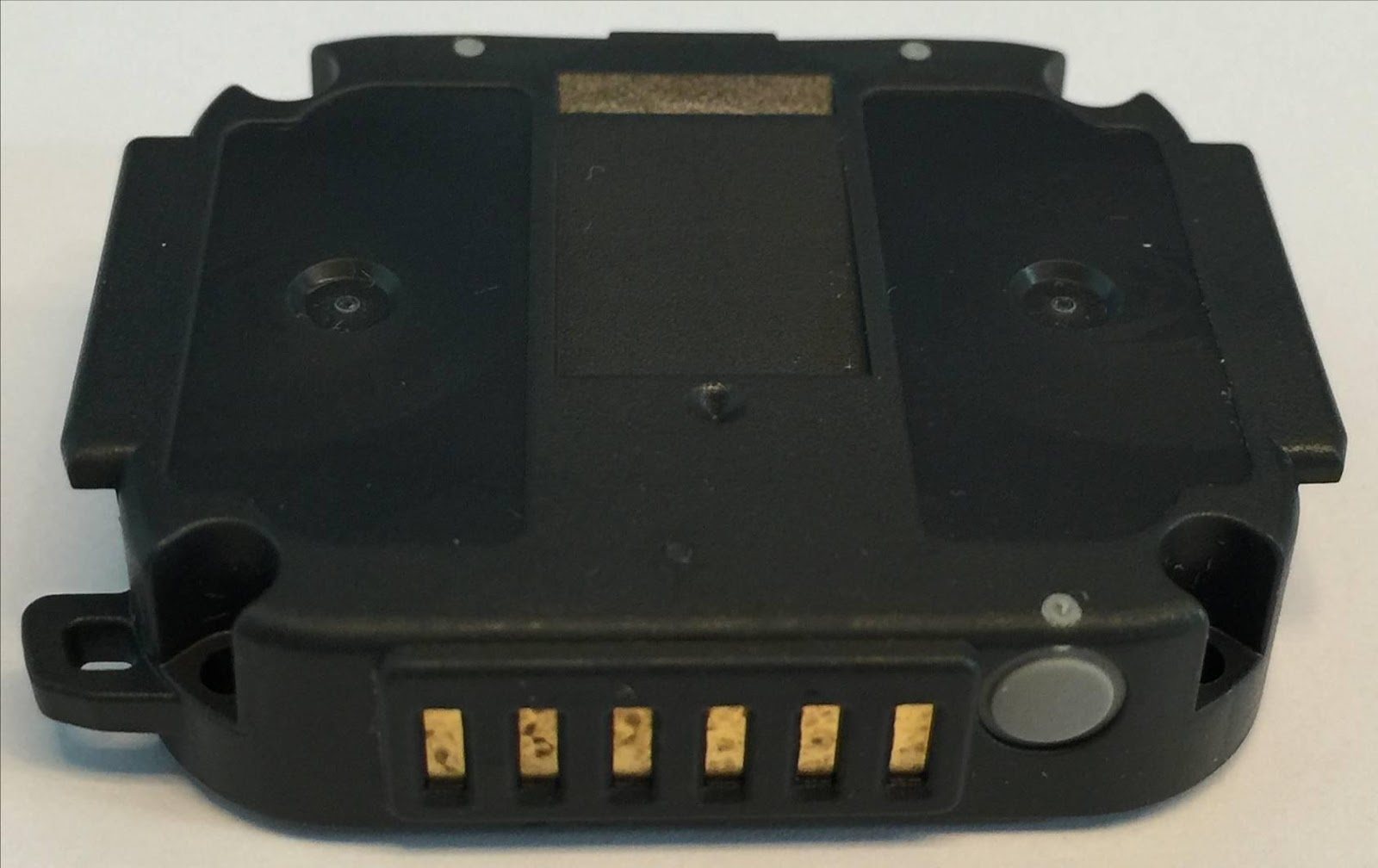

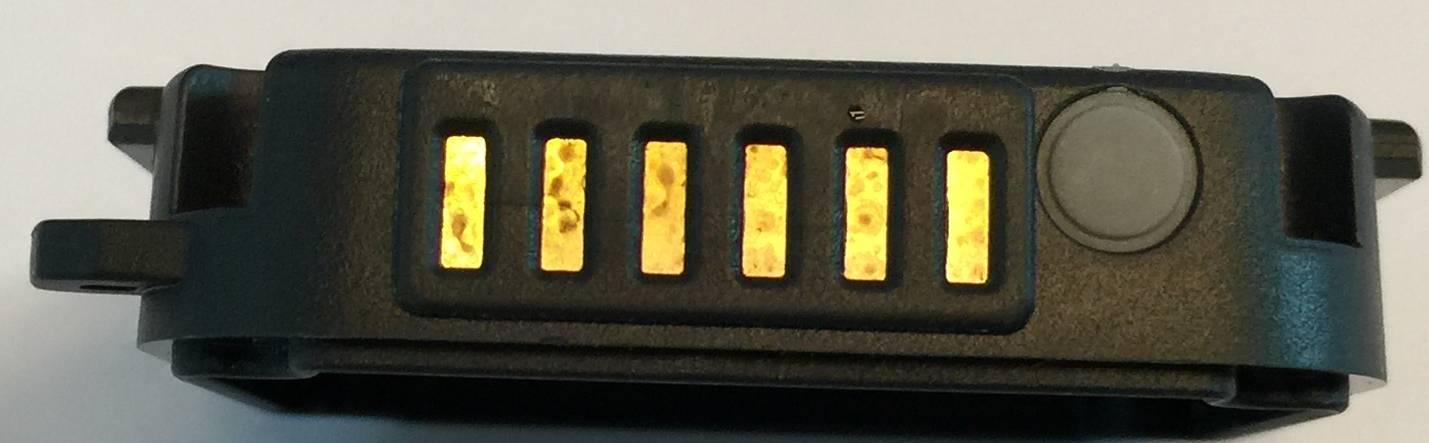

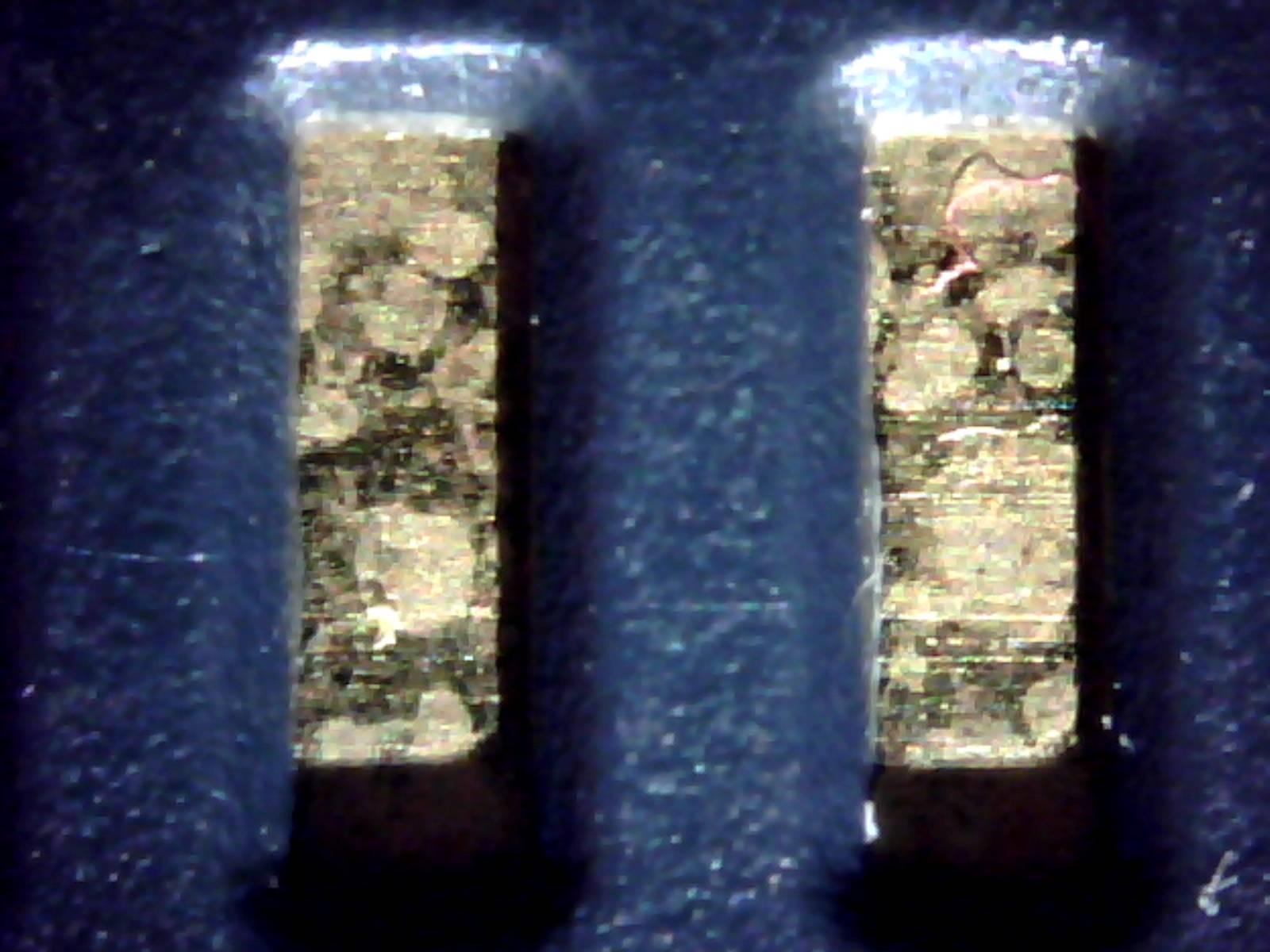

清洗前 金手指表面呈不規則鏽斑。

以氧化銅還原劑COR01 加以浸泡，COR01是以還原法將氧化銅還原成銅，並且具有表面敖合的效果，可以保護銅合金不再氧化。

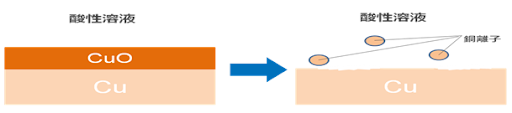

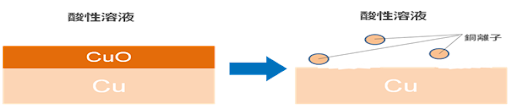

一般熱處理後的銅合金去除氧化銅的方法：

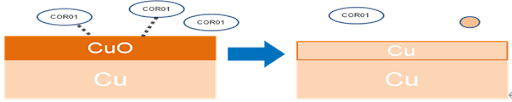

氧化銅還原劑COR01作用於銅合金是還原法：

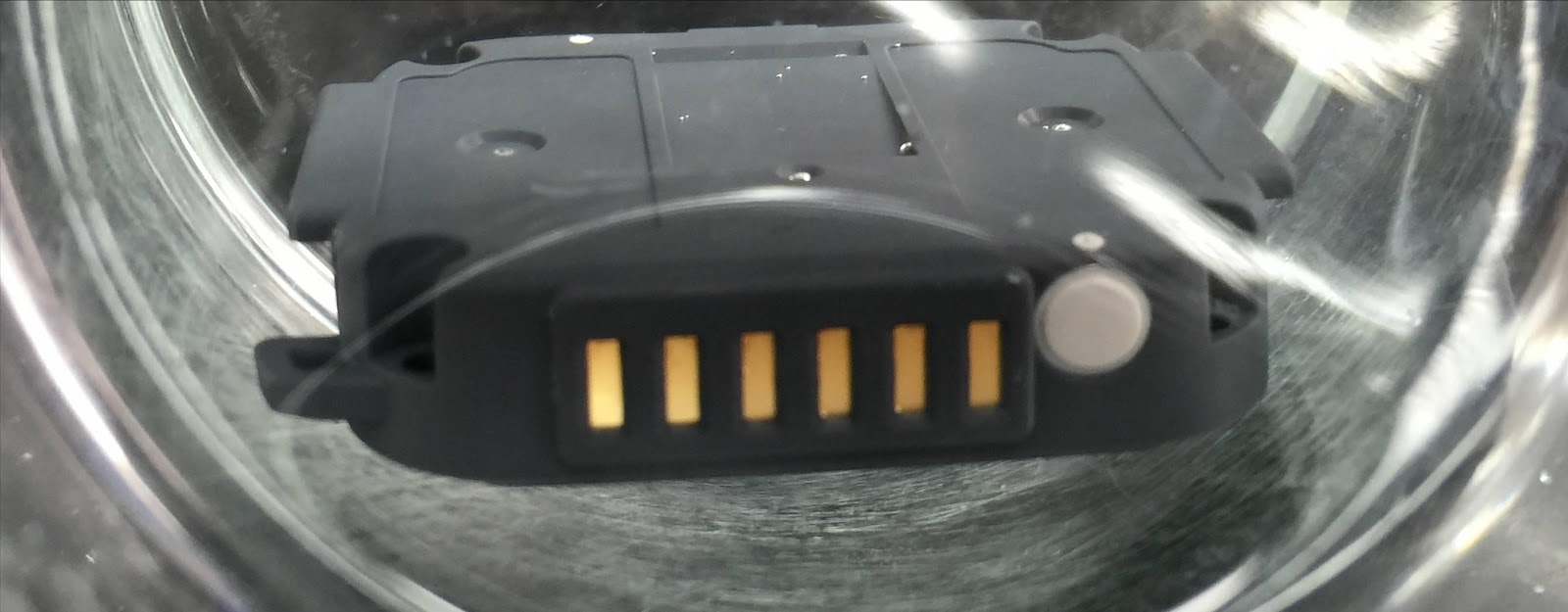

浸泡在5% 氧化銅還原劑COR01中，3分鐘後，以棉花棒將表面髒汙擦去。

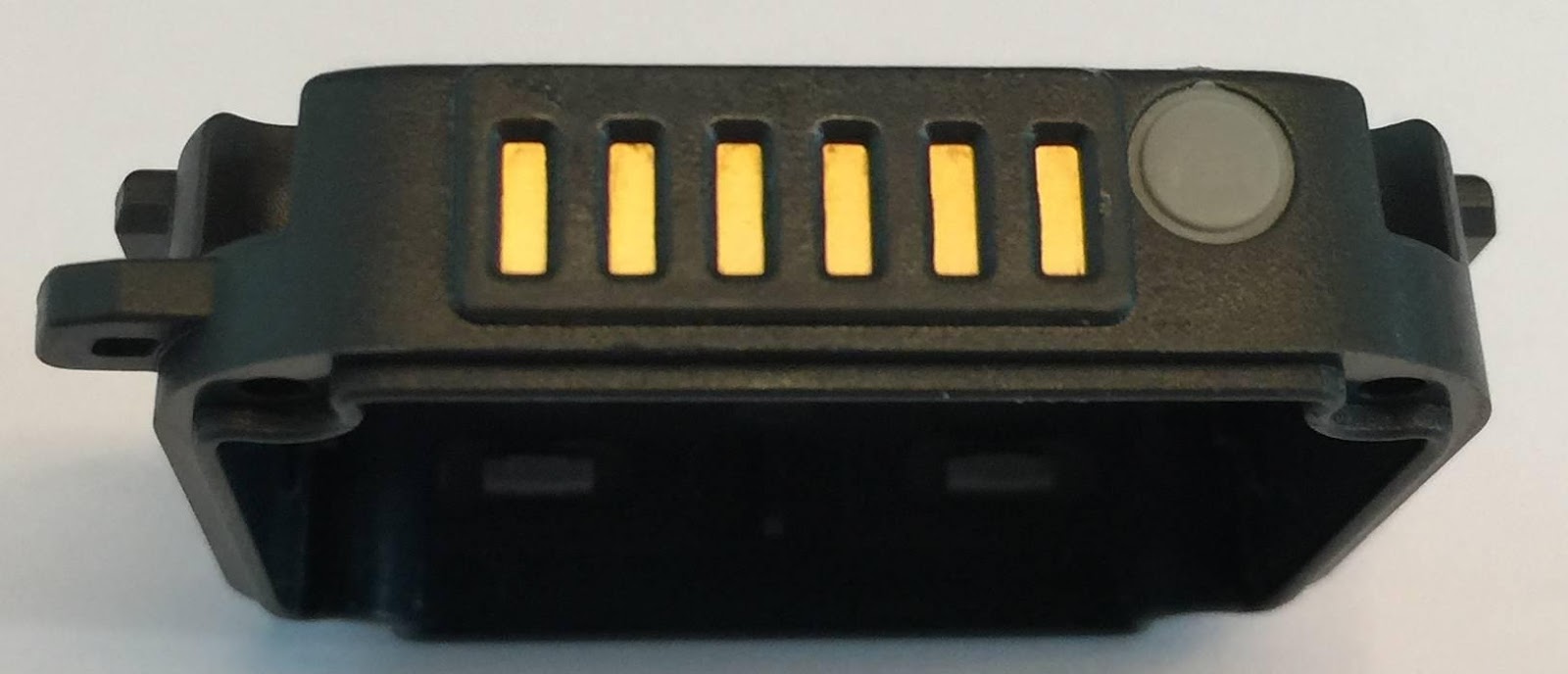

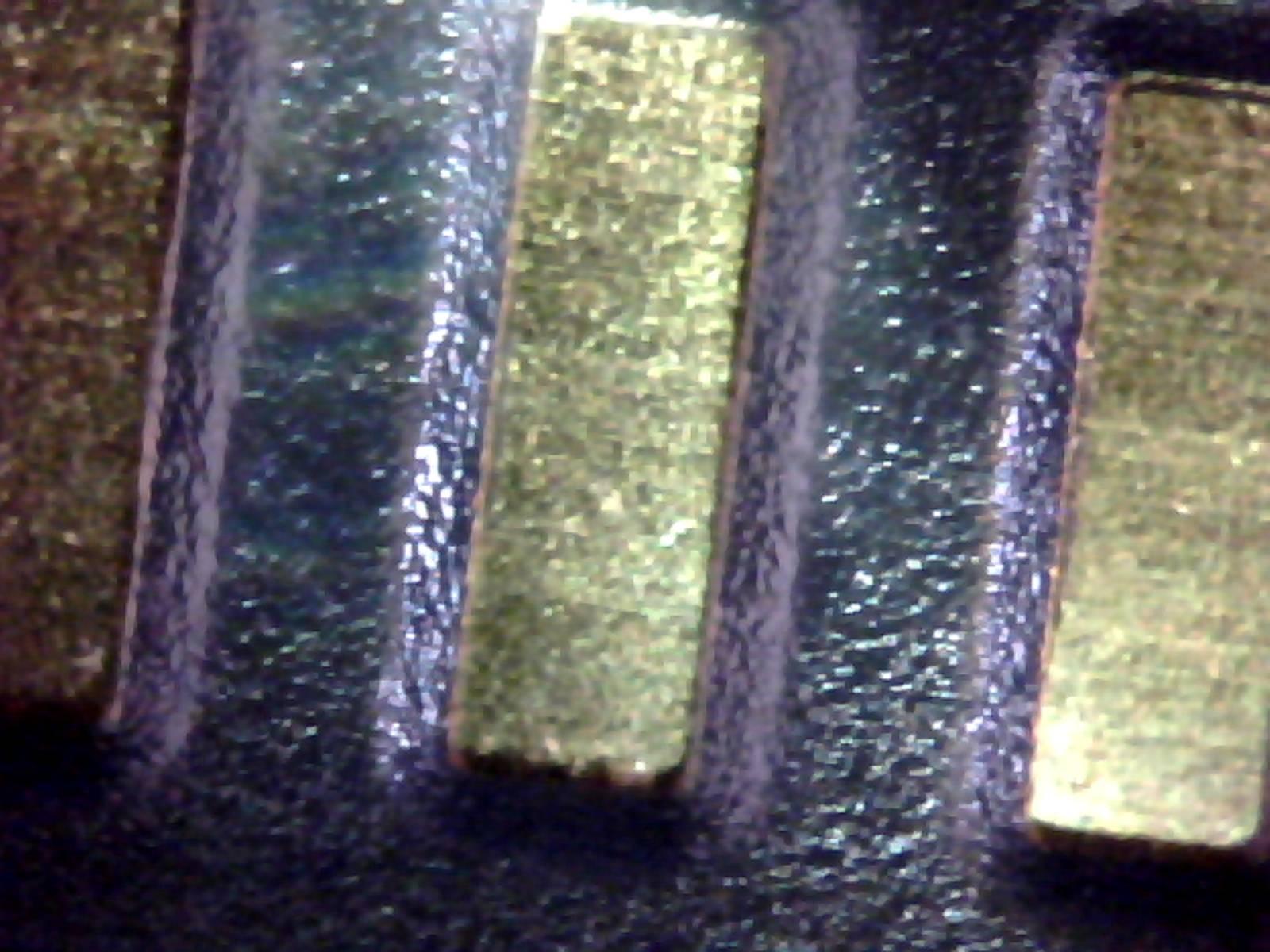

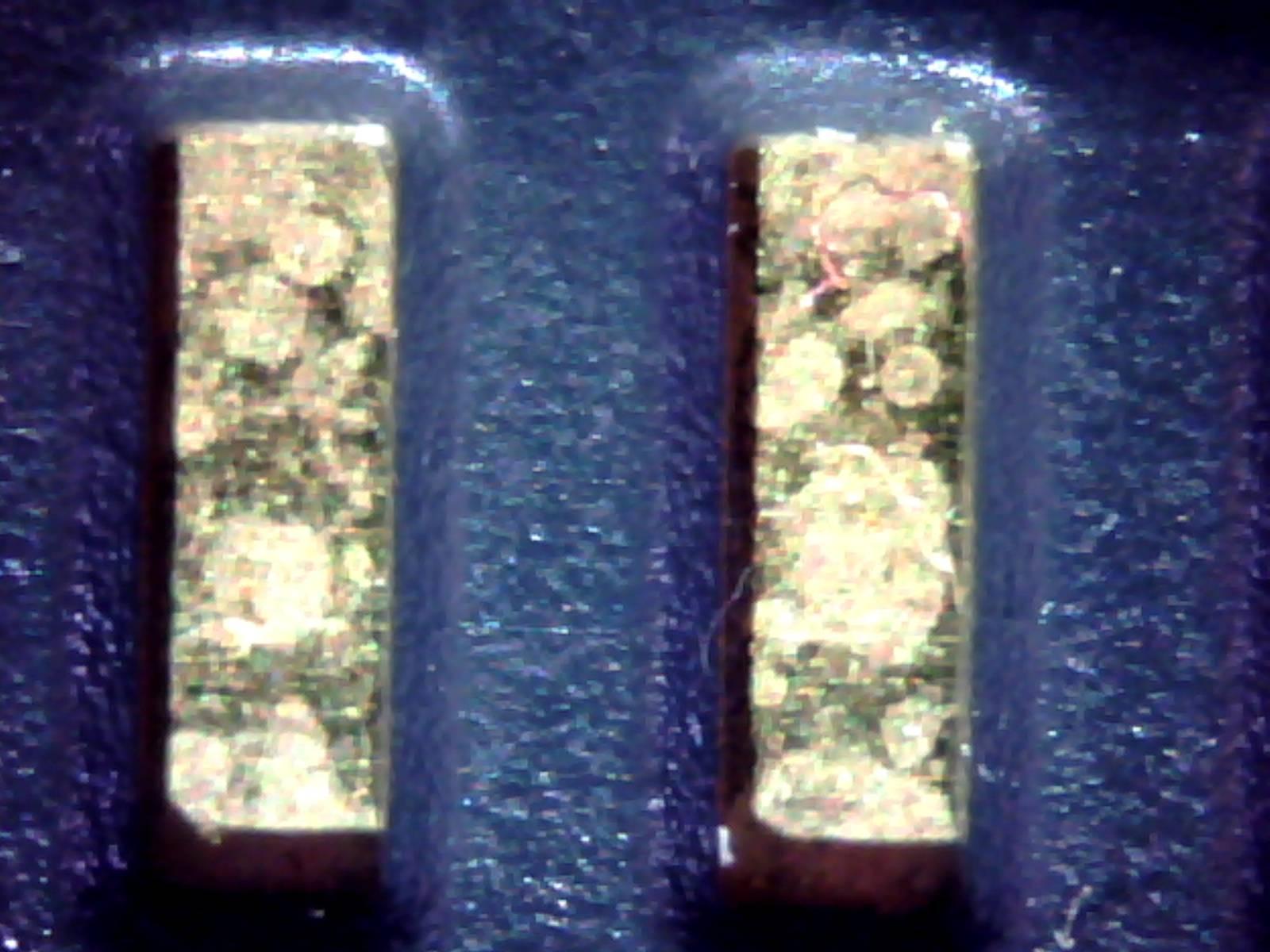

擦拭後。取出沖水、吹乾。塑膠外殼沒有受傷，軟塑膠按鈕也沒有膨脹、變形。金手指已經擦拭乾淨。

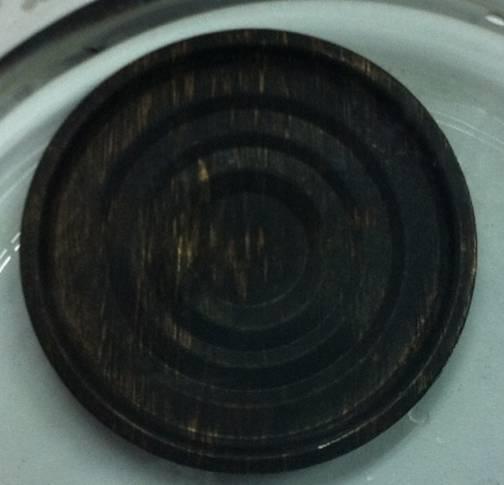

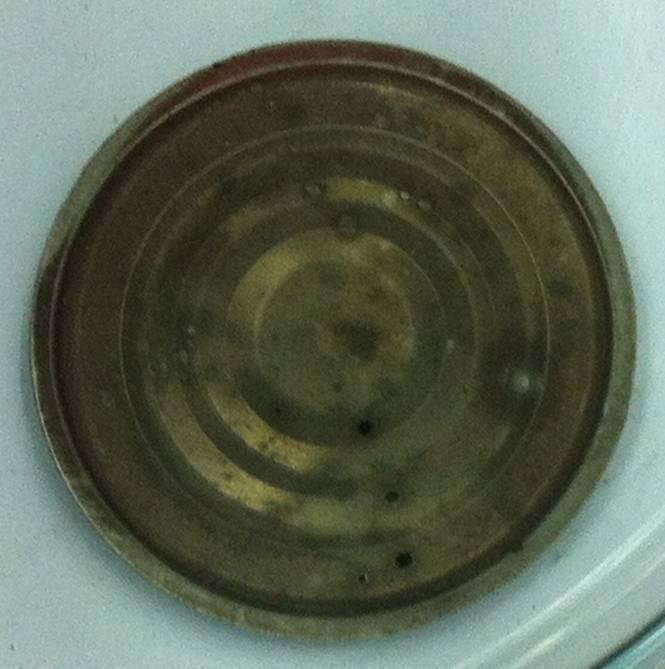

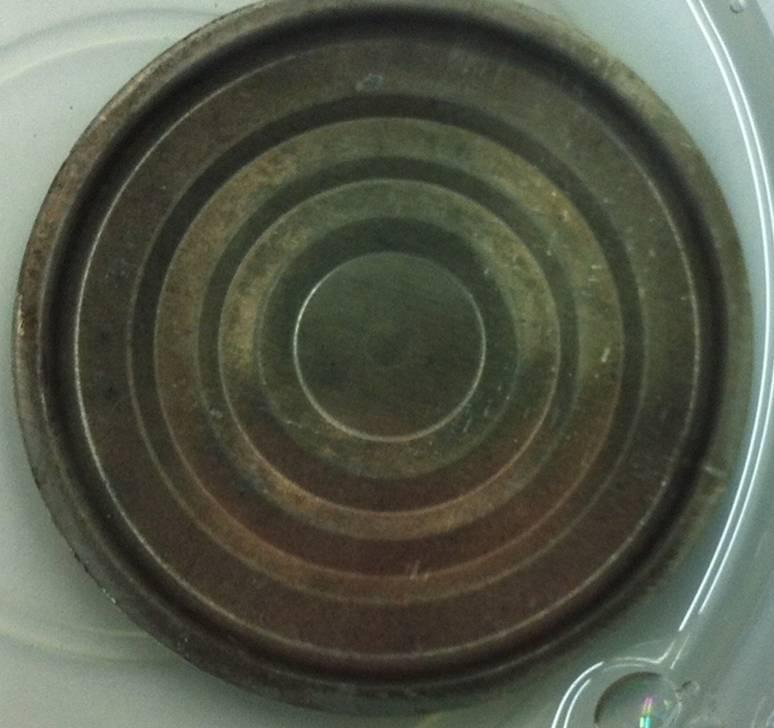

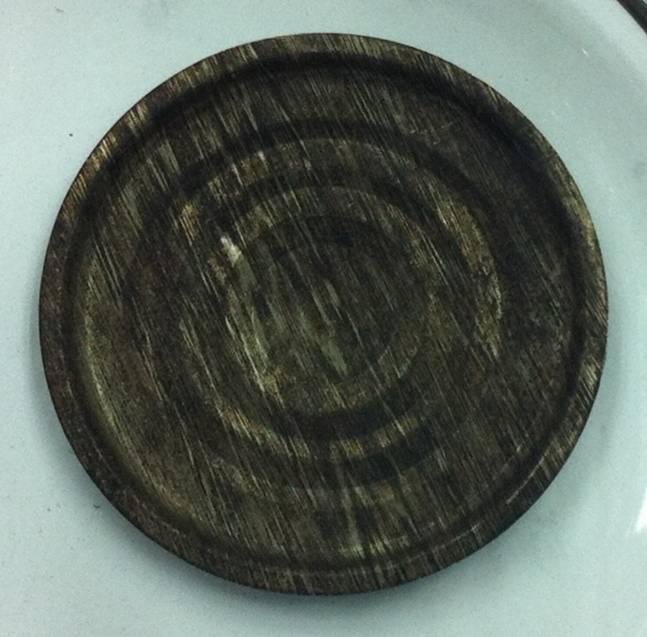

清洗前 熱處理後的銅合金薄片，表面呈黑色。

以氧化銅還原劑COR01 加以浸泡，COR01是以還原法將氧化銅還原成銅，並且具有表面敖合的效果，可以保護銅合金不再氧化。

一般熱處理後的銅合金去除氧化銅的方法：

氧化銅還原劑COR01作用於銅合金是還原法：

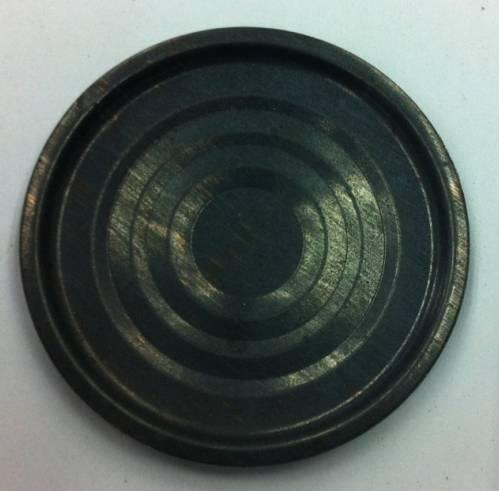

浸泡1分鐘

浸泡3分鐘

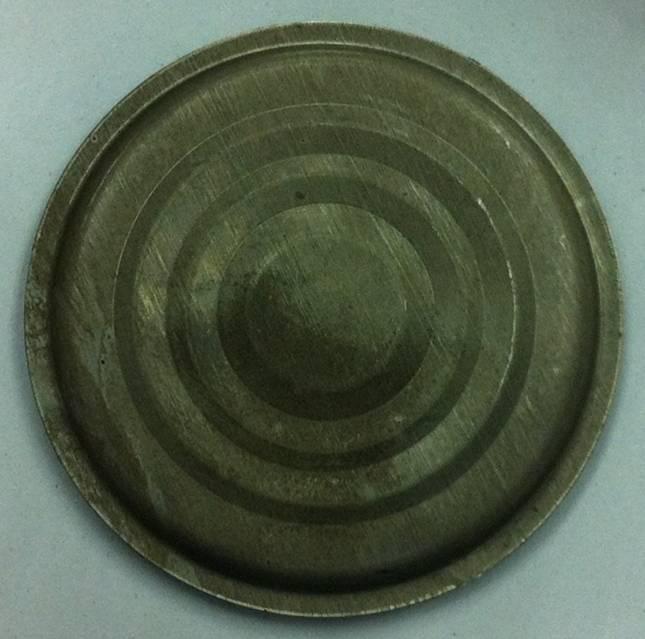

浸泡10分鐘

浸泡30分鐘

比較

5.1以SMC01(pH 3.0)浸泡後：

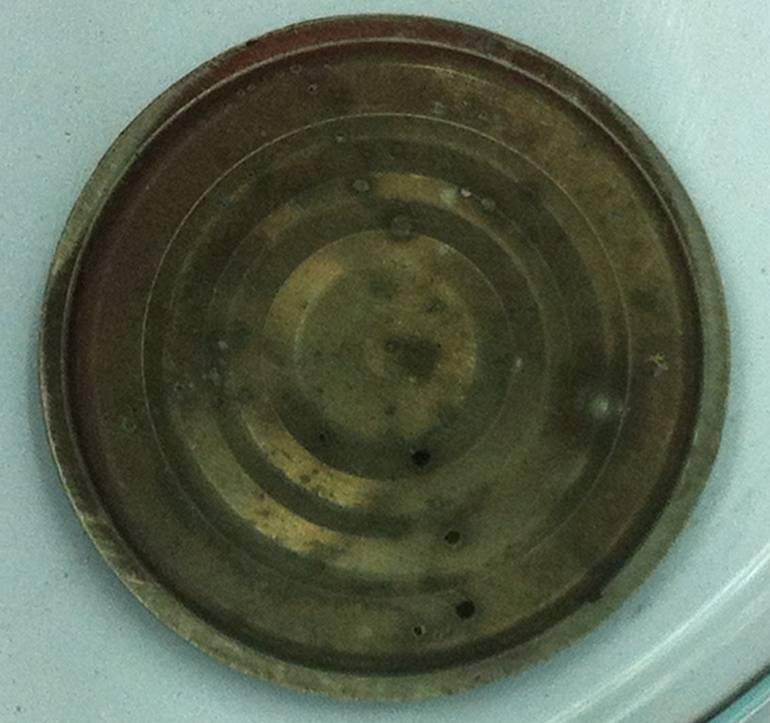

5.2 以無機酸(pH < 1)浸泡：表面也可恢復銅合金的光澤，但是可以明顯看見不均勻的腐蝕痕。

5.3 以 CuP01 浸泡。無顯著效果。

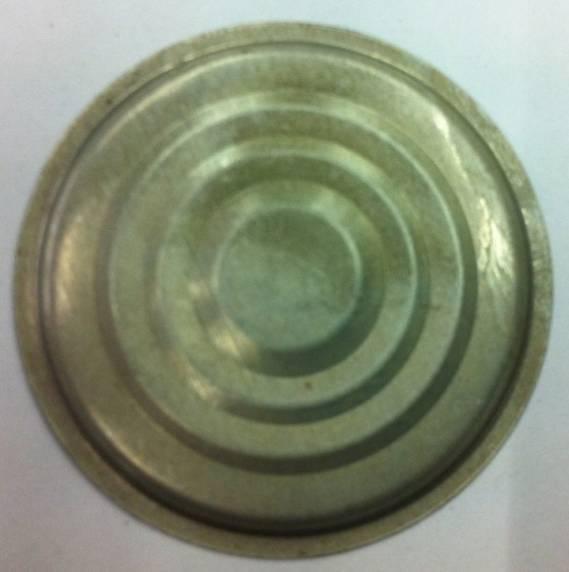

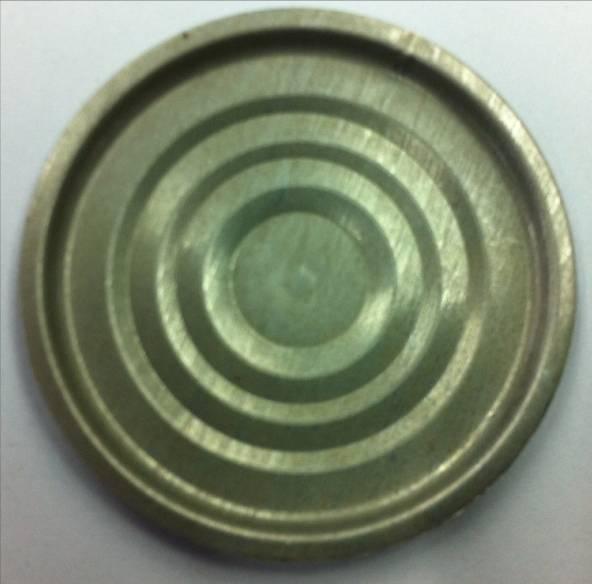

以氧化銅還原劑COR01 加以浸泡1小時後。熱處理後的銅合金薄片，表面顏色與光澤更均勻。
下方照片左圖為正面，右圖為背面。
