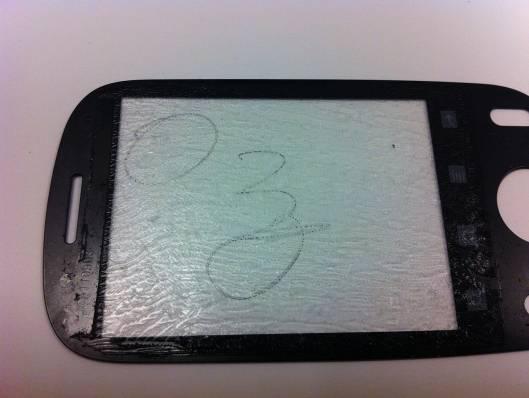

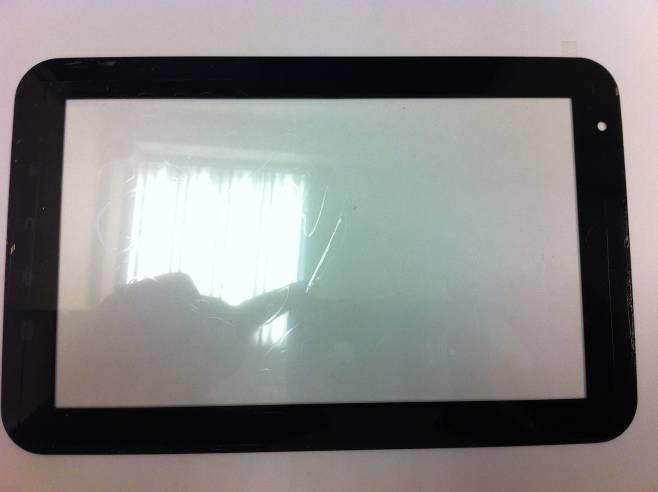

浸泡前。

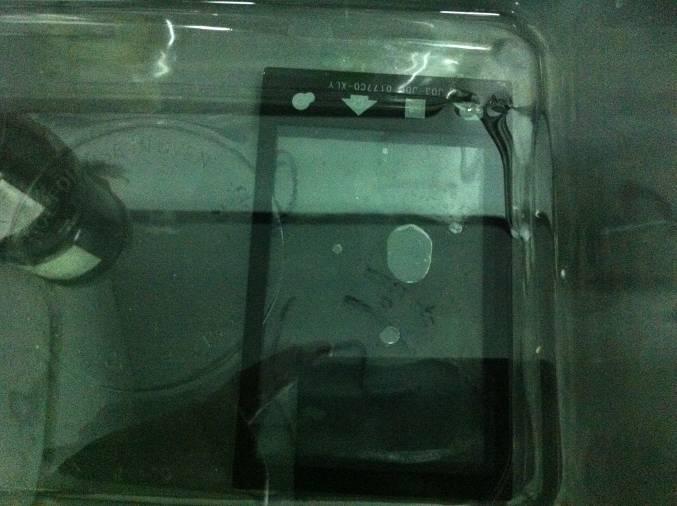

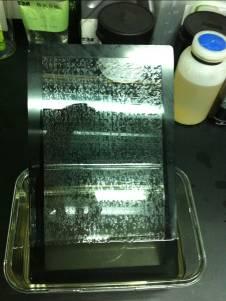

置於NGC02中，室溫下浸泡1小時。(補充：置於NGC02室溫下浸泡24小時，效果並不會更好。)

取出，發現OCA sheet膠已膨潤失去黏性。以塑膠刮刀刮除殘膠。

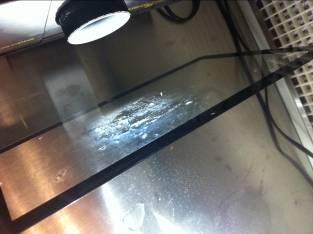

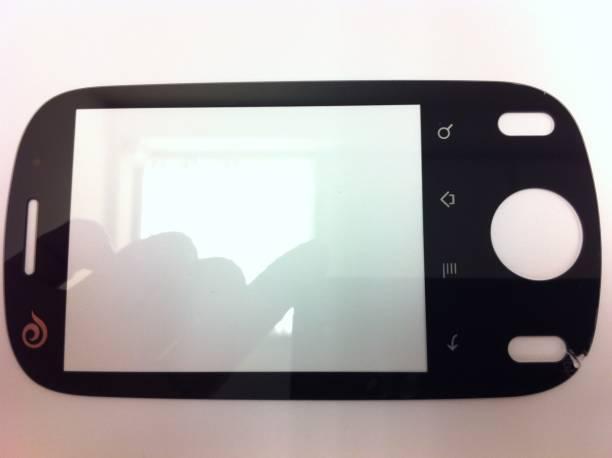

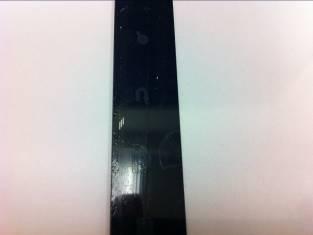

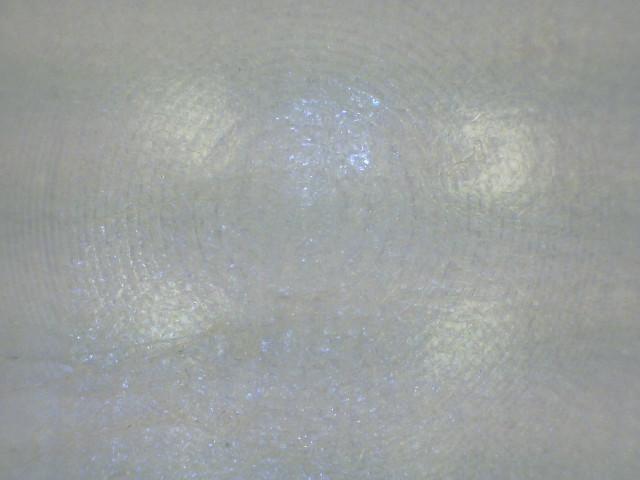

塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。以無塵布沾取微塵清洗劑PTC05擦拭，水洗後，可將較薄的膠去除。下圖CG片右方為NGC02浸泡1小時→水清洗乾淨，吹乾→PTC05擦拭的結果。 下圖CG片左方為NGC02浸泡1小時→水清洗乾淨，吹乾→NGC02擦拭→PTC05擦拭的結果。 發現刮膠後，再以無塵布沾取天然除膠劑NGC02擦拭一次，而後以微塵清洗劑PTC05擦拭，水洗後，可以完全去除OCA膠。

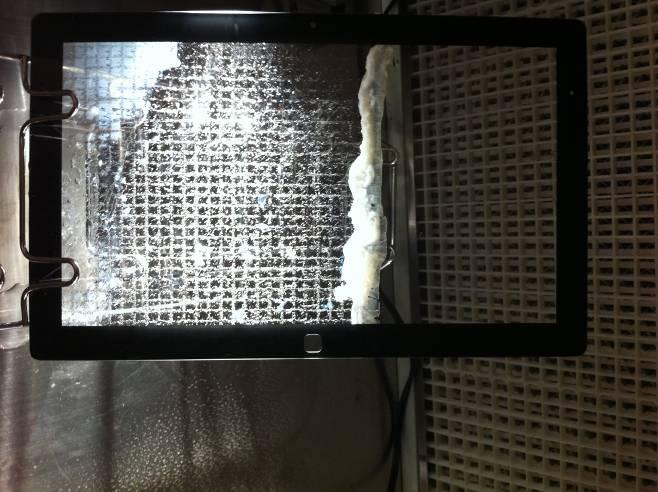

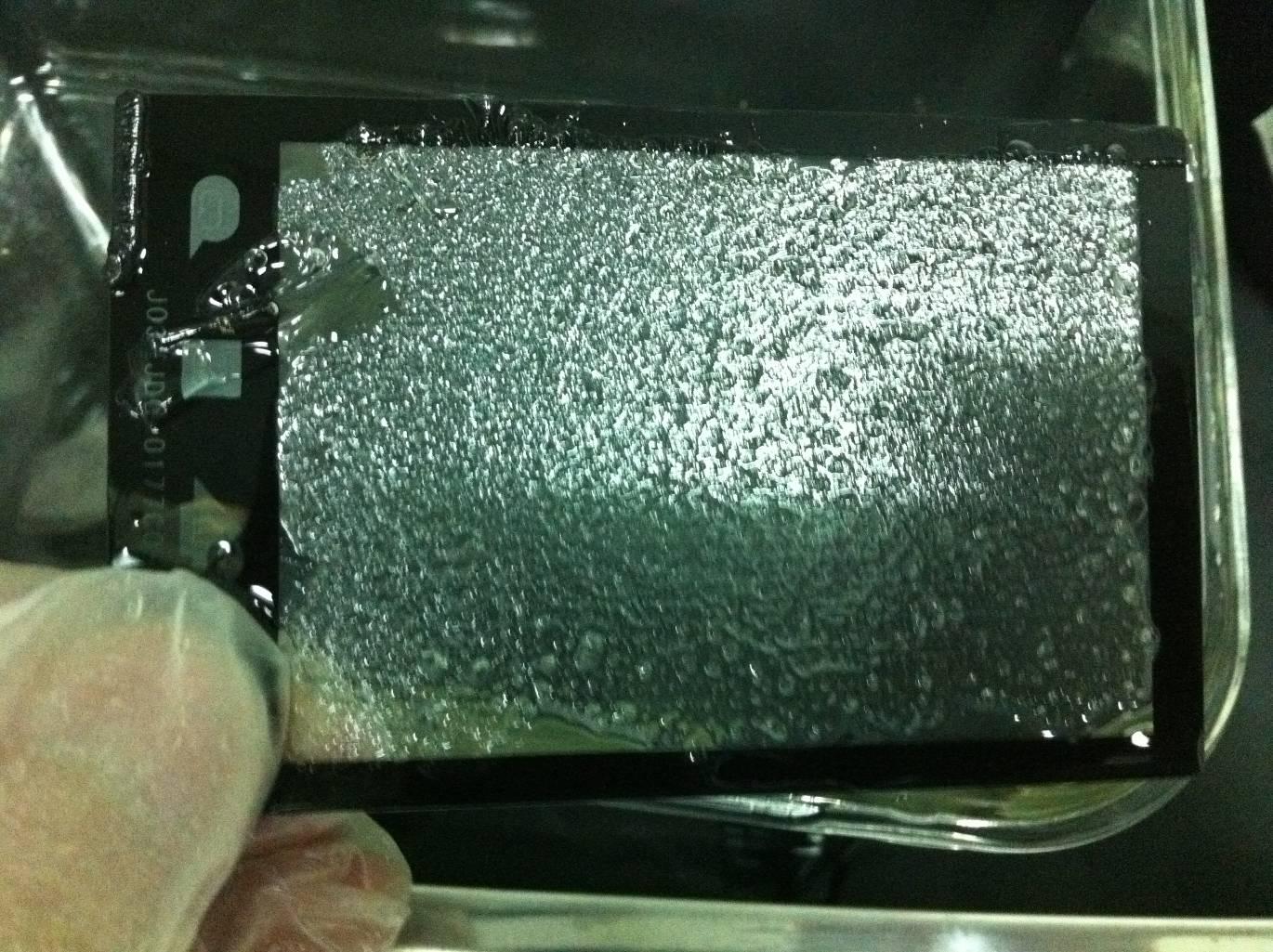

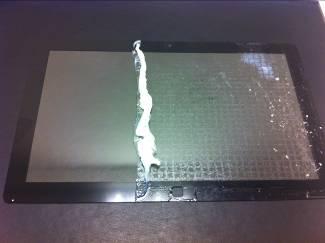

測試合成除膠劑SynGC04的除膠效果。以SynGC04室溫下浸泡1小時。發現OCA sheet膠已膨潤到果凍狀。

以塑膠刮刀刮除殘膠。塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。(效果略優於NGC02，較好刮)。

以無塵布沾取天然除膠劑NGC02擦拭一次，而後以微塵清洗劑PTC05擦拭，水洗後，可以完全去除OCA膠。(合成除膠劑SynGC04的除膠效果與NGC02一樣)。

測試合成除膠劑SynGC05的除膠效果。以SynGC05室溫下浸泡1小時。發現OCA sheet膠已膨潤到果凍狀。

以塑膠刮刀刮除殘膠。塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。(效果略差於NGC02，較難刮)。

以無塵布沾取微塵清洗劑PTC05擦拭，水洗後，發現薄狀殘膠較多。(效果比NGC02不好)

測試合成除膠劑SynGC06的除膠效果。以SynGC06室溫下浸泡1小時。發現OCA sheet膠泛白。但是仍然很硬，難以去除。(失敗)

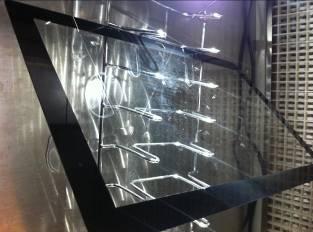

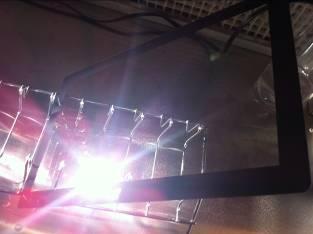

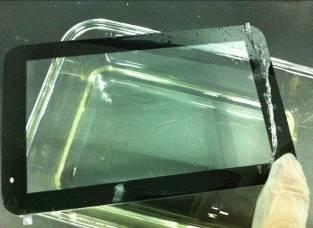

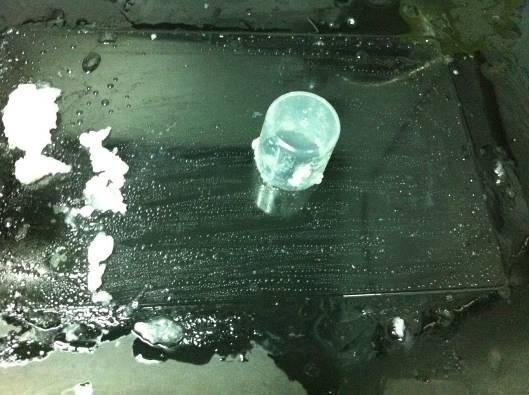

開發合成除膠劑SynGC09測試除膠效果。以SynGC09室溫下浸泡1小時。發現OCA sheet膠仍然很硬，難以去除。(失敗) 。以SynGC09室溫下浸泡24小時。取出以塑膠刮刀刮除殘膠。發現塑膠刮刀可以將整片OCA膠剝下來，而且非常輕鬆。以純水清洗乾淨，發現連殘膠都沒有。

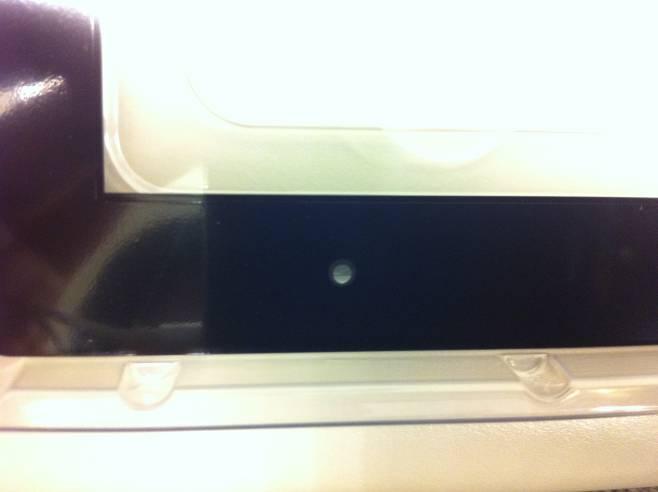

但是合成除膠劑SynGC09有個缺點，就是會傷害紅外線圓孔的塗料，使其剝落。使用時須以夾子(夾子上有圓形的鐵氟龍軟墊)夾住圓孔，避免圓孔的塗料接觸到合成除膠劑SynGC09。另外，合成除膠劑SynGC09為鹼性藥劑，使用時需戴無針孔手套、穿好工作服等，避免接觸人體。

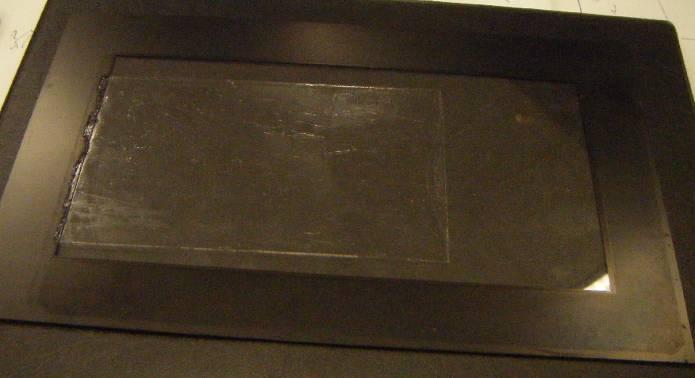

浸泡前。

置於NGC02中，室溫下浸泡1小時。(補充：置於NGC02室溫下浸泡24小時，效果並不會更好。)

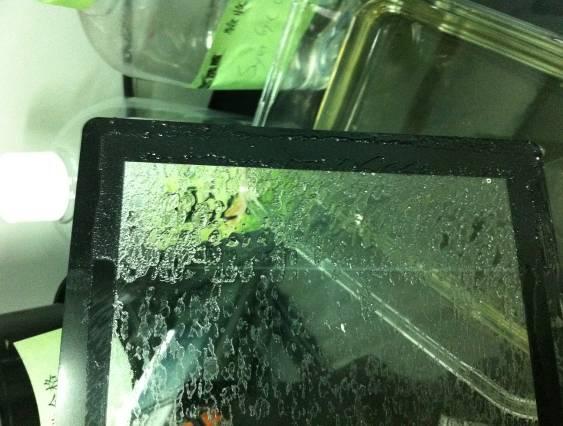

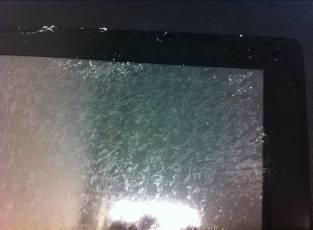

取出，發現OCA sheet膠已膨潤失去黏性。以塑膠刮刀刮除殘膠。

塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。以無塵布沾取微塵清洗劑PTC05擦拭，水洗後，可將較薄的膠去除。下圖CG片右方為NGC02浸泡1小時→水清洗乾淨，吹乾→PTC05擦拭的結果。 下圖CG片左方為NGC02浸泡1小時→水清洗乾淨，吹乾→NGC02擦拭→PTC05擦拭的結果。 發現刮膠後，再以無塵布沾取天然除膠劑NGC02擦拭一次，而後以微塵清洗劑PTC05擦拭，水洗後，可以完全去除OCA膠。

測試合成除膠劑SynGC04的除膠效果。以SynGC04室溫下浸泡1小時。發現OCA sheet膠已膨潤到果凍狀。

以塑膠刮刀刮除殘膠。塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。(效果略優於NGC02，較好刮)。

以無塵布沾取天然除膠劑NGC02擦拭一次，而後以微塵清洗劑PTC05擦拭，水洗後，可以完全去除OCA膠。(合成除膠劑SynGC04的除膠效果與NGC02一樣)。

測試合成除膠劑SynGC05的除膠效果。以SynGC05室溫下浸泡1小時。發現OCA sheet膠已膨潤到果凍狀。

以塑膠刮刀刮除殘膠。塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。(效果略差於NGC02，較難刮)。

以無塵布沾取微塵清洗劑PTC05擦拭，水洗後，發現薄狀殘膠較多。(效果比NGC02不好)

測試合成除膠劑SynGC06的除膠效果。以SynGC06室溫下浸泡1小時。發現OCA sheet膠泛白。但是仍然很硬，難以去除。(失敗)

開發合成除膠劑SynGC09測試除膠效果。以SynGC09室溫下浸泡1小時。發現OCA sheet膠仍然很硬，難以去除。(失敗) 。以SynGC09室溫下浸泡24小時。取出以塑膠刮刀刮除殘膠。發現塑膠刮刀可以將整片OCA膠剝下來，而且非常輕鬆。以純水清洗乾淨，發現連殘膠都沒有。

但是合成除膠劑SynGC09有個缺點，就是會傷害紅外線圓孔的塗料，使其剝落。使用時須以夾子(夾子上有圓形的鐵氟龍軟墊)夾住圓孔，避免圓孔的塗料接觸到合成除膠劑SynGC09。另外，合成除膠劑SynGC09為鹼性藥劑，使用時需戴無針孔手套、穿好工作服等，避免接觸人體。

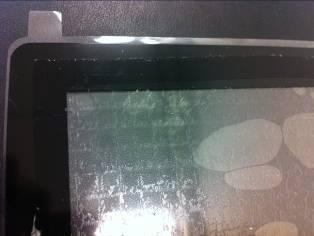

清洗前

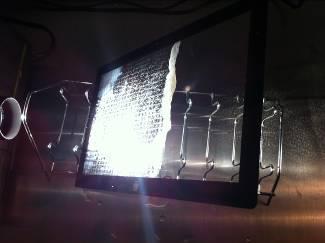

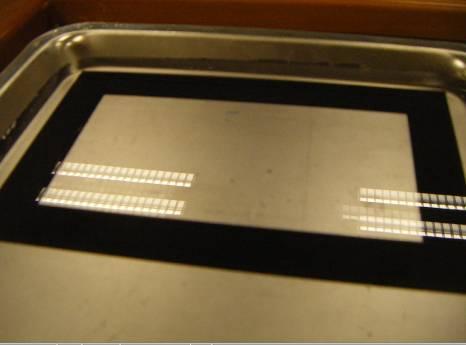

溶劑滲透方式，分為浸泡式與無塵布覆蓋式。

OCA膠軟化效果

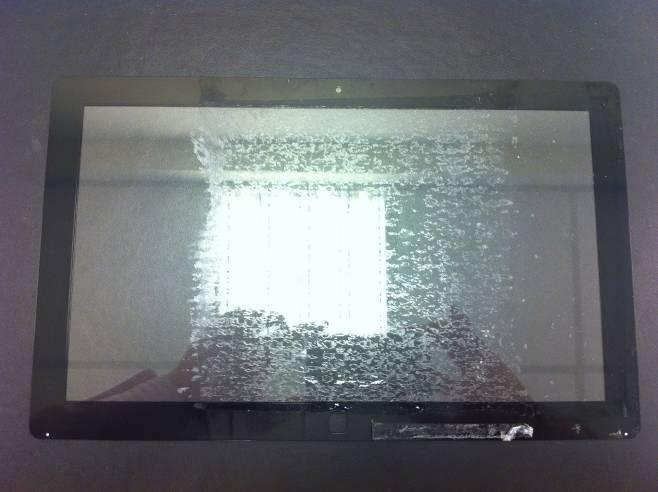

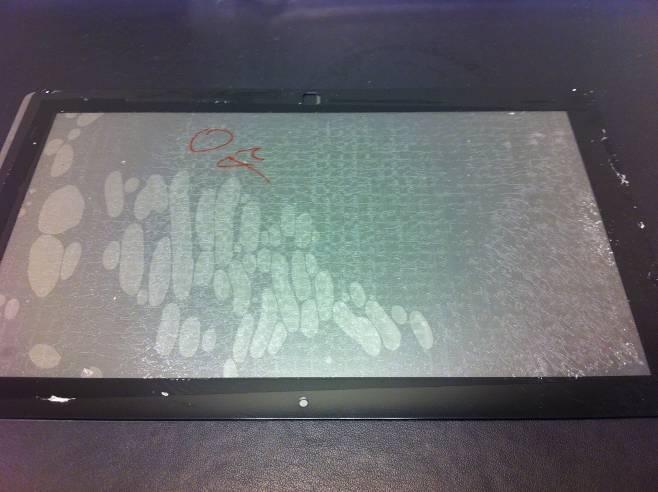

浸泡前。

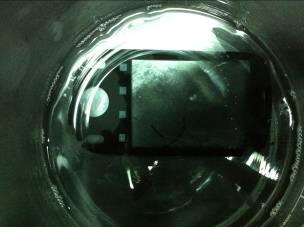

置於NGC02中，室溫下浸泡1小時。

置於NGC02中，室溫下浸泡1小時。已膨潤失去黏性。以塑膠刮刀刮除殘膠。

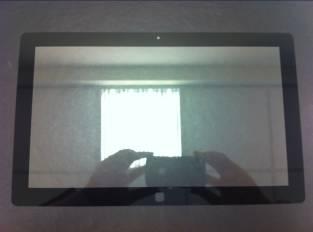

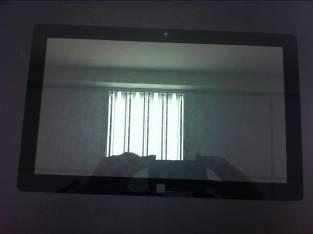

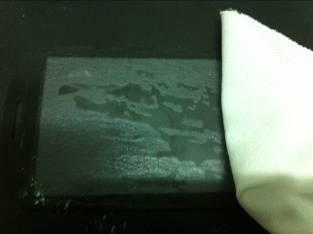

塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。以無塵布沾取天然除膠劑NGC02擦拭一次，而後以微塵清洗劑PTC05擦拭，水洗後，可以完全去除OCA膠。

測試另一款除膠劑。以SynGC04室溫下浸泡，60分鐘。發現OCA sheet膠已膨潤到果凍狀。

塑膠刮刀可以將脹大變軟的膠刮除，刮完後以水清洗乾淨，吹乾。在光線照射下發現貼近玻璃處仍然有一層薄薄的殘膠未能除去。以無塵布沾取天然除膠劑NGC02擦拭一次，而後以微塵清洗劑PTC05擦拭，水洗後，可以完全去除OCA膠。

結論與建議：

7.1 NGC02與SynGC04室溫(20℃)下浸泡一小時後，能去除此款OCA膠。
7.2 使用SynGC04室溫下浸泡，建議溫度不宜過高(不要高於30℃)。已知某些黑框油墨(非帝國油墨)及IR sensor孔油墨會在SynGC04中受傷，而在NGC02中不會。

浸泡前。

置於NGC02中，室溫下浸泡1小時。發現除膠效果不顯著。

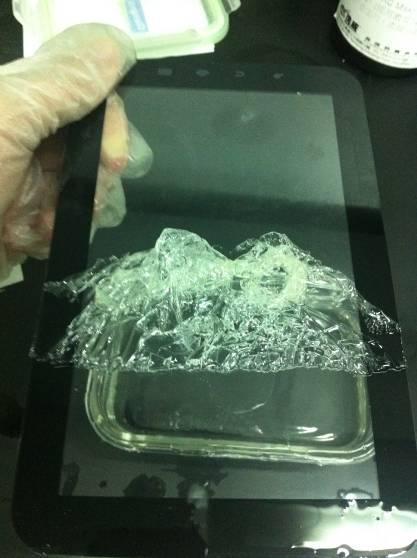

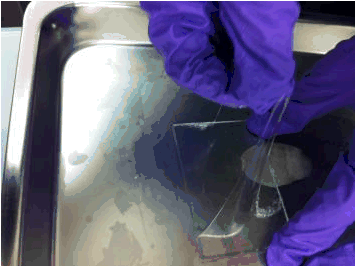

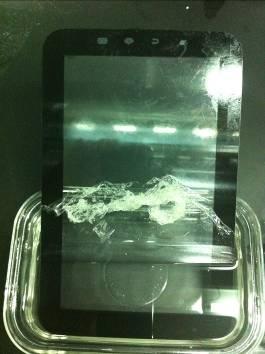

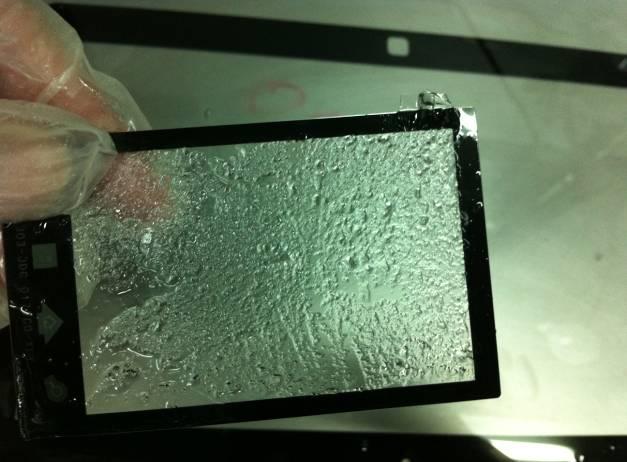

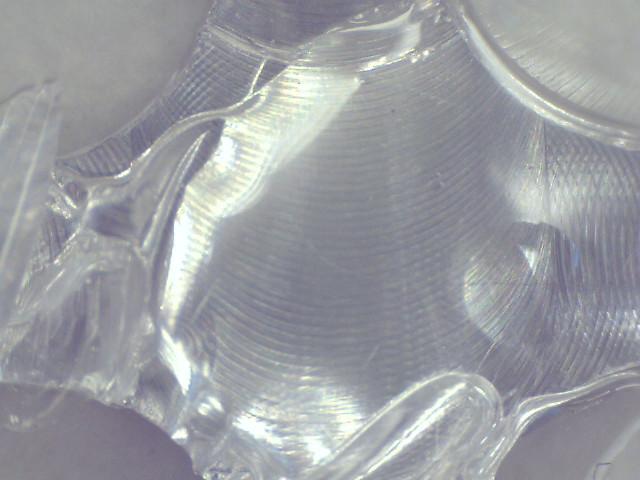

置於NGC02中，室溫下浸泡24小時。發現OCA sheet膠已失去黏性。以軟質塑膠刮刀可以將sheet膠慢慢剝除，除下的膠像是塑膠薄膜狀。太大力剝除，會導致薄膜狀殘膠破裂。

CG片另一方向未浸泡到NGC02，改以SynGC04室溫下浸泡。

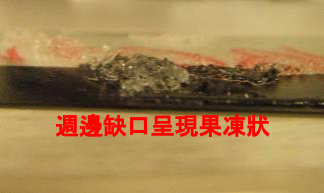

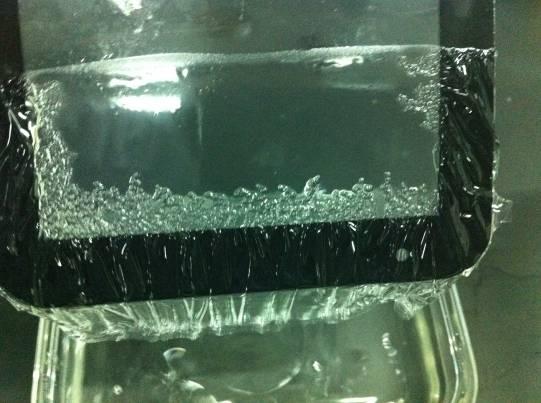

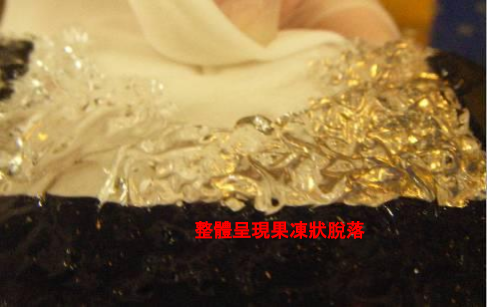

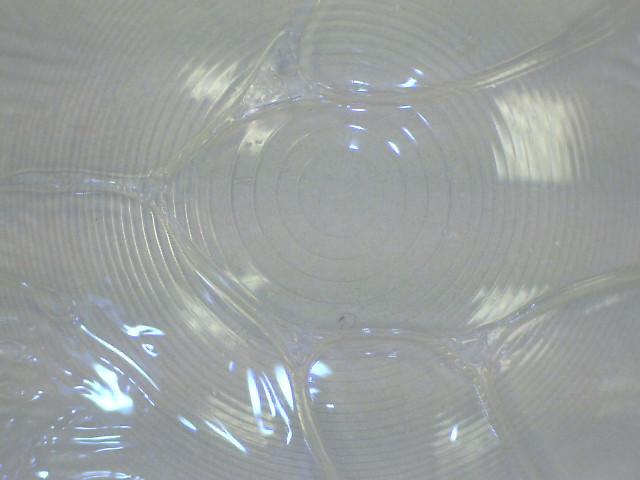

以SynGC04室溫下浸泡，20分鐘。發現OCA sheet膠已膨潤到果凍狀，部分已完全peeling。

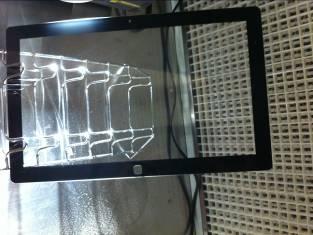

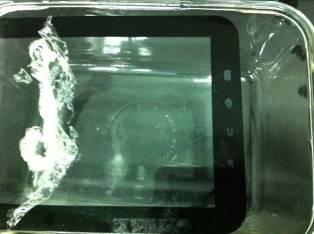

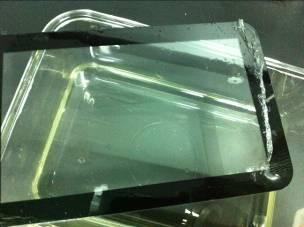

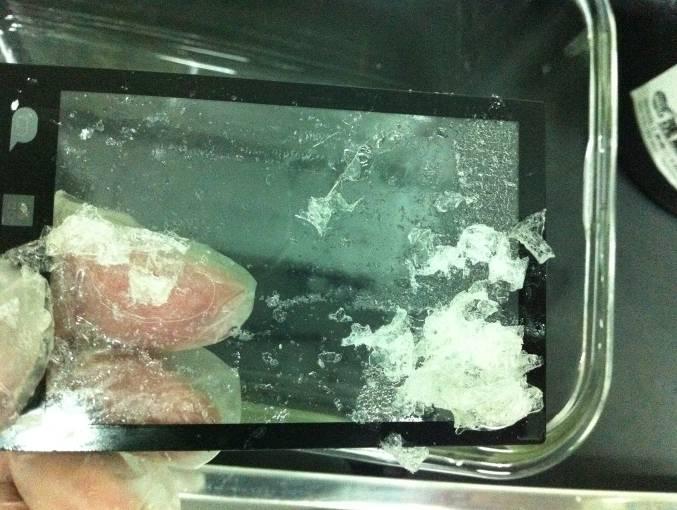

以SynGC04室溫下浸泡一小時後，取出。發現OCA膠已完全脫落，以手輕撥，不會黏在玻璃上。

結論與建議：

7.1SynGC04室溫(20℃)下浸泡一小時後，能快速去除此款OCA膠。效果優於NGC02。
7.2 使用SynGC04室溫下浸泡，建議溫度不宜過高(不要高於30℃)。已知某些黑框油墨(非帝國油墨)及IR sensor孔油墨會在SynGC04中受傷，而在NGC02中不會。

浸泡前。

置於NGC02中，室溫下浸泡1小時。發現除膠效果不顯著。

置於NGC02中，室溫下浸泡24小時。發現OCA sheet膠已失去黏性。以軟質塑膠刮刀可以將sheet膠慢慢剝除，除下的膠像是塑膠薄膜狀。太大力剝除，會導致薄膜狀殘膠破裂。

CG片另一方向未浸泡到NGC02，改以SynGC04室溫下浸泡。

以SynGC04室溫下浸泡，20分鐘。發現OCA sheet膠已膨潤到果凍狀，部分已完全peeling。

以SynGC04室溫下浸泡一小時後，取出。發現OCA膠已完全脫落，以手輕撥，不會黏在玻璃上。

結論與建議：

7.1SynGC04室溫(20℃)下浸泡一小時後，能快速去除此款OCA膠。效果優於NGC02。
7.2 使用SynGC04室溫下浸泡，建議溫度不宜過高(不要高於30℃)。已知某些黑框油墨(非帝國油墨)及IR sensor孔油墨會在SynGC04中受傷，而在NGC02中不會。

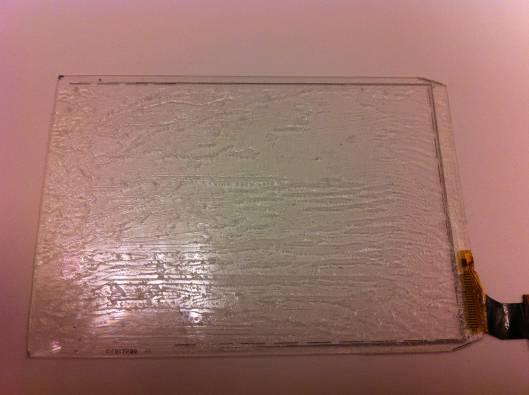

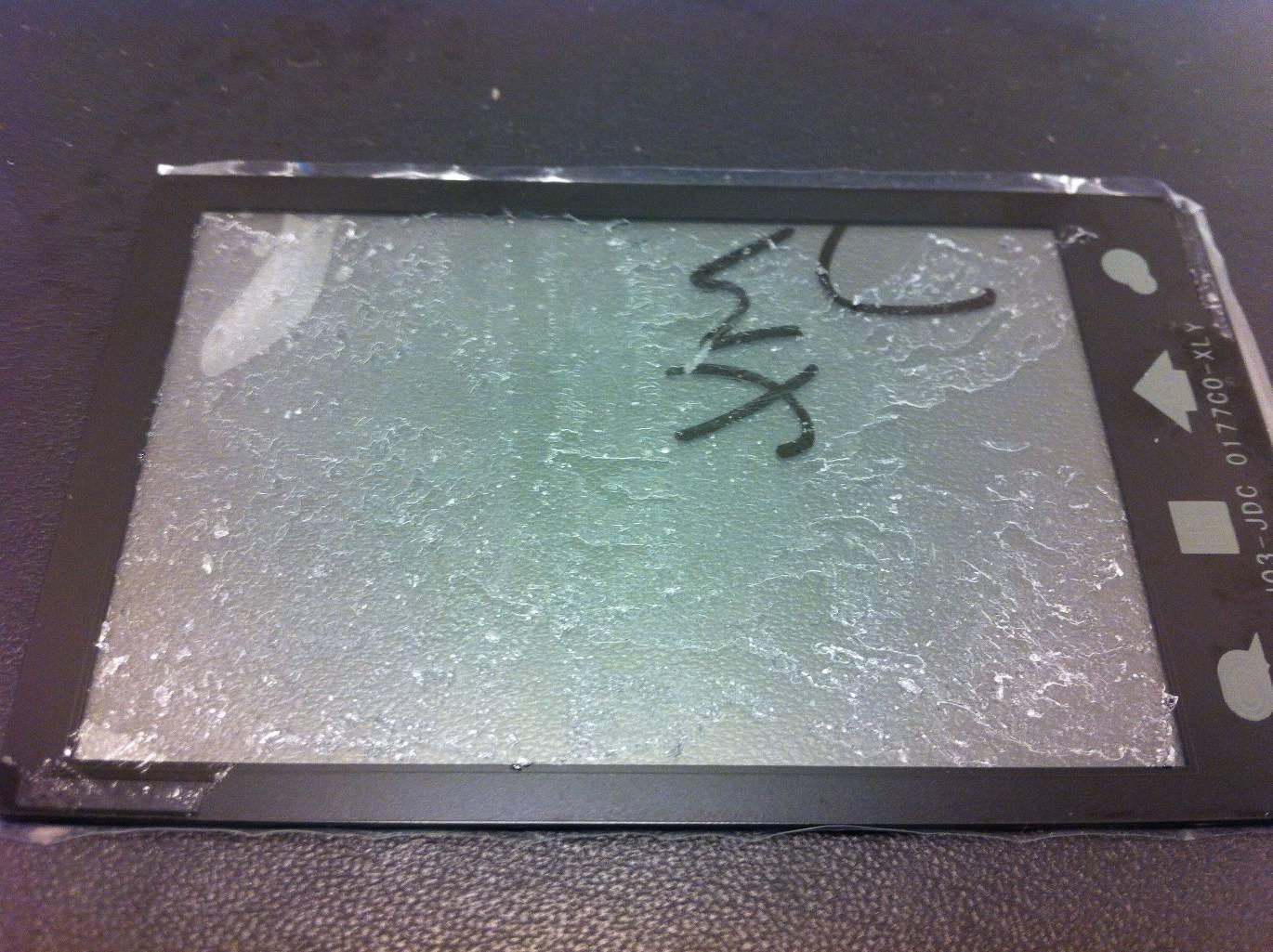

清洗前

滴入SynGC08/SynGC08A/SynGC08B合成除膠劑，在室溫(目前室溫約14degC。)下潤濕5分鐘。

浸泡到NGC02，為揮發性低的天然除膠劑。

發現浸泡10分鐘並無顯著膨潤。

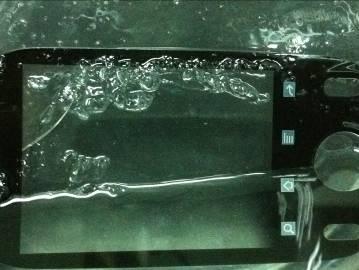

浸泡於天然除膠劑NGC02，over night(約18小時)，已明顯膨潤。

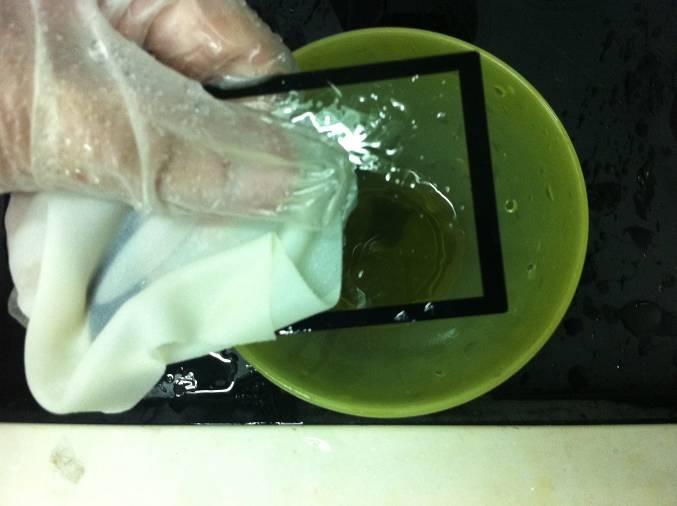

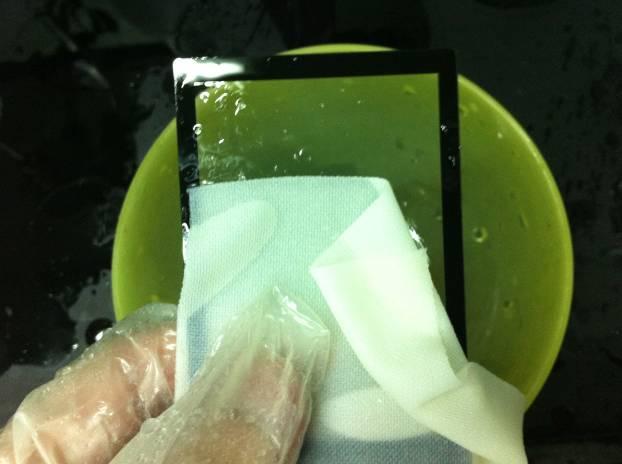

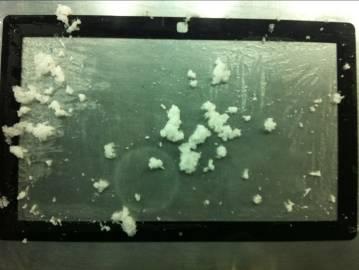

取出擦拭後，發現仍有極少量的殘膠無法輕易去除。以無塵布沾取PIC02，可以去除餘下少許殘膠。而PIC02也可將NGC02清洗乾淨，連原本以NGC02除膠時，懸浮於NGC02的碎小殘膠，也都能有效去除。(原本這些懸浮於NGC02的碎小殘膠，用水沖洗時會黏回到玻璃上)

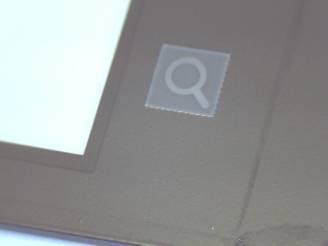

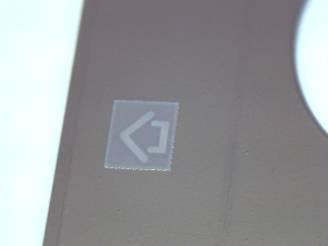

NGC02與PIC02不會傷害黑框油墨，按鍵油墨與紅外線AR油墨。

結論：

使用NGC02浸泡overnight，取出後以無塵布去除殘膠。再以PIC02擦拭餘膠，以純水洗淨即可。
嘗試使用PIC02浸泡overnight，取出後以無塵布去除殘膠。再以純水洗淨即可。

清洗前

滴入SynGC08/SynGC08A/SynGC08B合成除膠劑，在室溫(目前室溫約14degC。)下潤濕5分鐘。

浸泡到NGC02，為揮發性低的天然除膠劑。

發現浸泡10分鐘並無顯著膨潤。

浸泡於天然除膠劑NGC02，over night(約18小時)，已明顯膨潤。

取出擦拭後，發現仍有極少量的殘膠無法輕易去除。以無塵布沾取PIC02，可以去除餘下少許殘膠。而PIC02也可將NGC02清洗乾淨，連原本以NGC02除膠時，懸浮於NGC02的碎小殘膠，也都能有效去除。(原本這些懸浮於NGC02的碎小殘膠，用水沖洗時會黏回到玻璃上)

NGC02與PIC02不會傷害黑框油墨，按鍵油墨與紅外線AR油墨。

結論：

使用NGC02浸泡overnight，取出後以無塵布去除殘膠。再以PIC02擦拭餘膠，以純水洗淨即可。
嘗試使用PIC02浸泡overnight，取出後以無塵布去除殘膠。再以純水洗淨即可。
