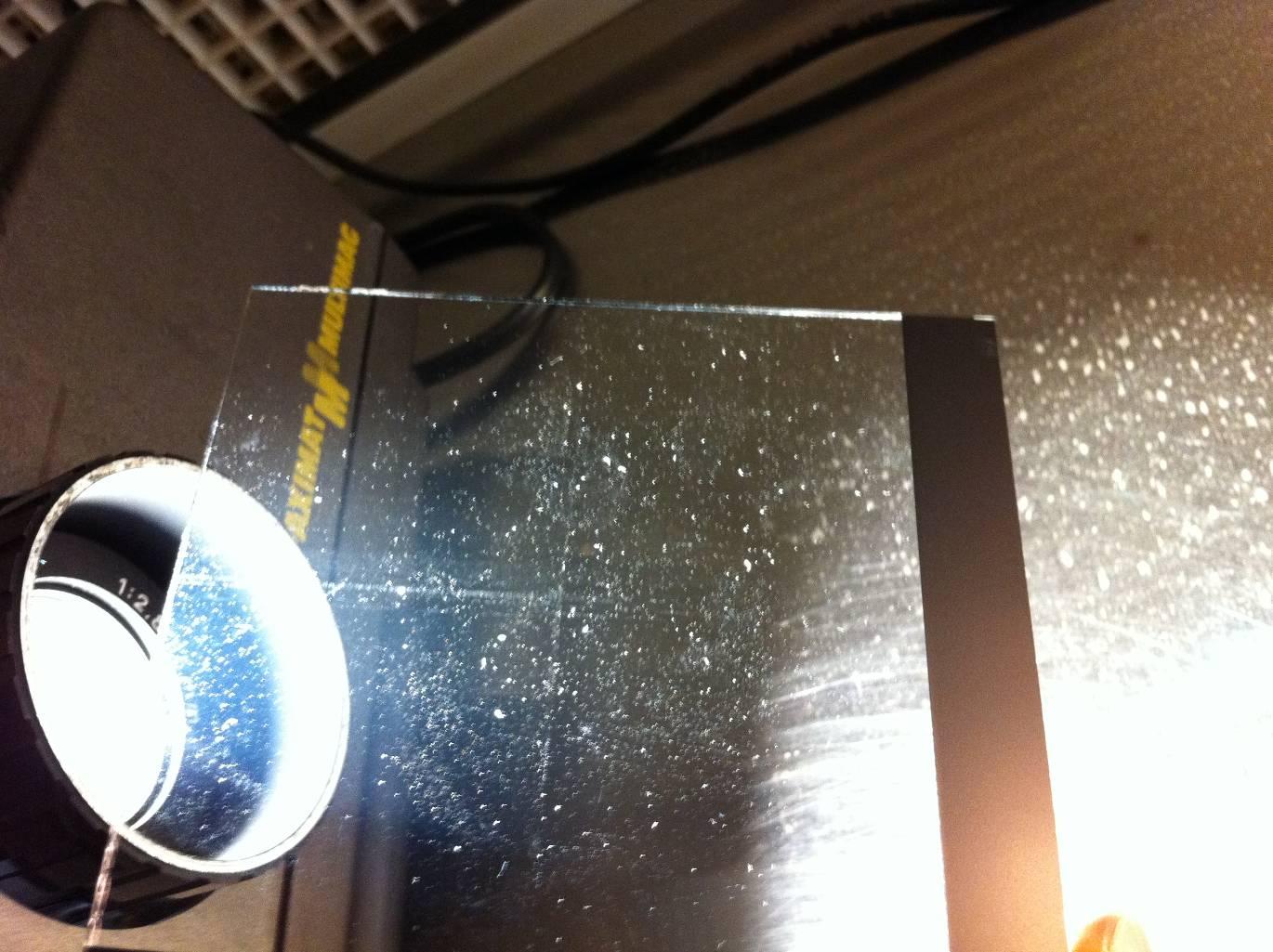

清洗前，由於表面佈滿particle，無法以肉眼看到抗反射膜。

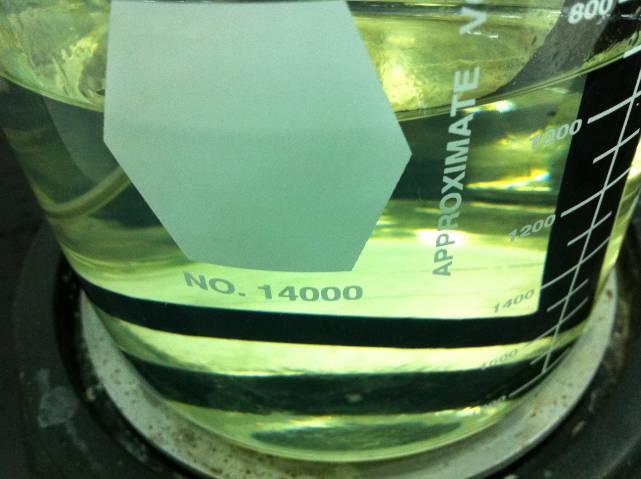

置於75℃ PTC05 (95% PTC05, 5%水)中，加熱浸泡10分鐘。

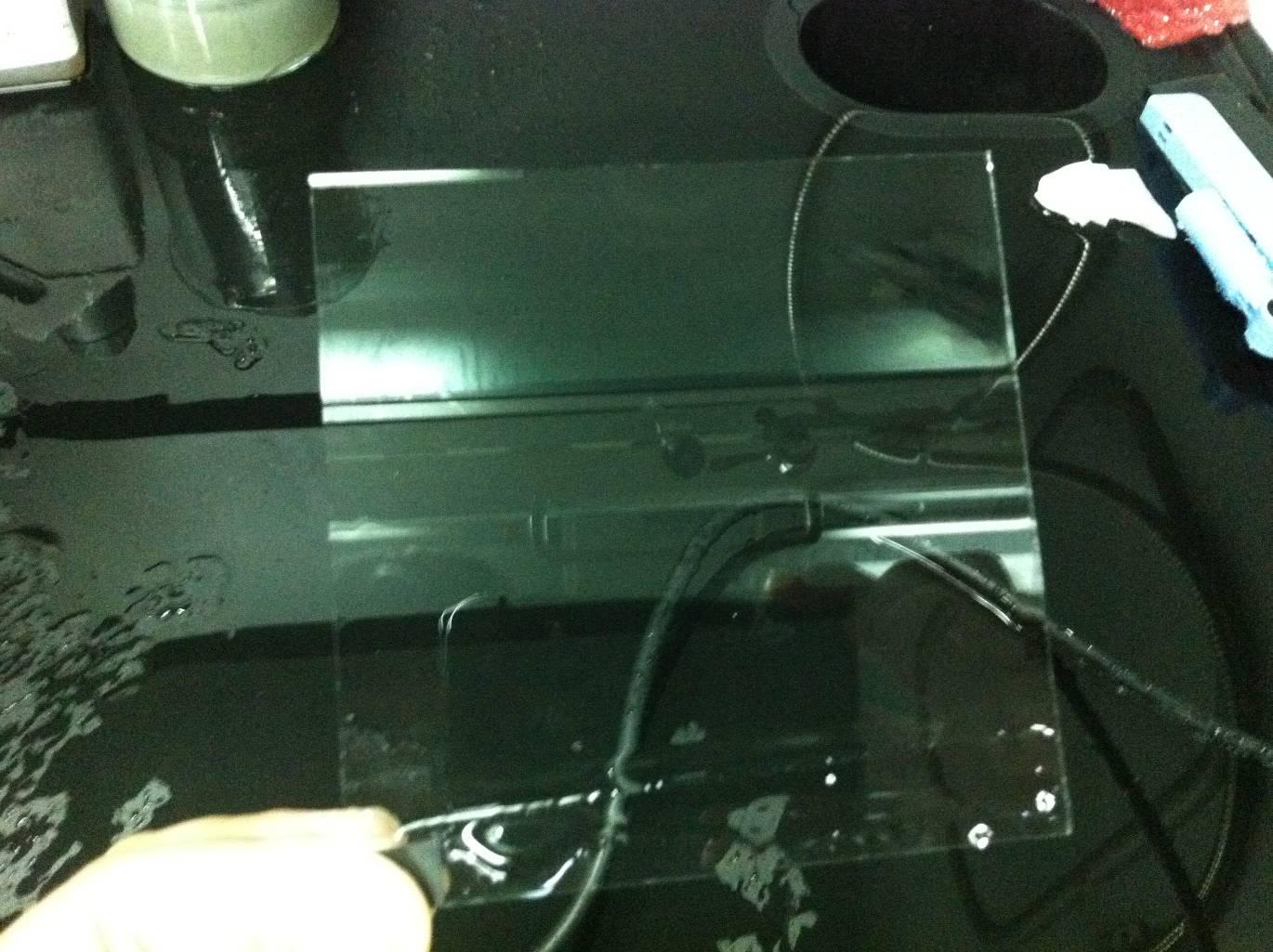

浸泡10分鐘後，取出以無塵布擦拭，可以輕易擦去。且無任何殘留。從水膜的殘留現象，可以發現玻璃上有一透明鍍層，此鍍層並沒有被破壞。

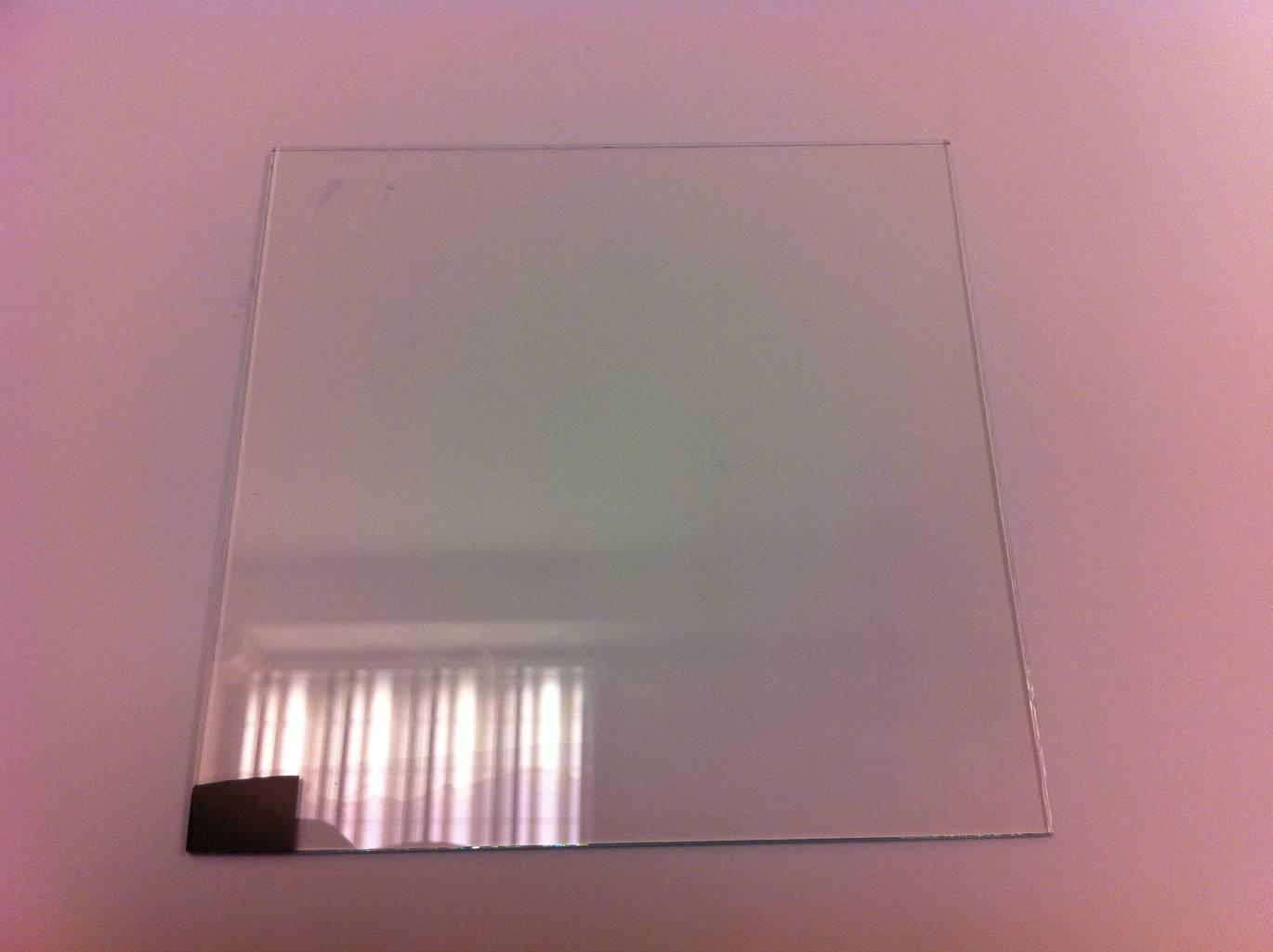

置於桌面上觀察。

建議與討論：

5.1 PTC05確認對IDEETech 提供CG樣品，能有效剝除其上的硬化黑框油墨。初步判定也不傷害抗反射膜
5.2 由於玻璃四面邊框的油墨，並沒有膨潤剝離的現象，因此無法判定是否浸泡10分鐘以內就可以以無塵布擦拭去除。建議製程工程師需再確認時間與溫度的對應參數。
5.3 自動化建議製程：
5.3.1預洗槽。以超音波在60℃, PTC05下預洗1分鐘。將其上的particle清洗脫落，避免後方枚葉式刷洗機刷洗時造成玻璃刮傷。
5.3.2浸泡槽。在75℃ PTC05下浸泡5~10分鐘。使硬化的油墨分解軟化。
5.3.3刷洗槽。以枚葉式刷洗機刷洗，將油墨刷洗掉。
5.3.4再浸泡槽。在75℃ PTC05下浸泡5分鐘。這個步驟，是為了確認可能因為厚度太大而在上個步驟未完全脫落的硬化油墨，能再次分解軟化。
5.3.5刷洗槽。以枚葉式刷洗機刷洗，將玻璃上所有的油墨和污染物、particle刷洗掉。
5.3.6水洗槽。依據枚葉式刷洗機設計，分成3~6道水洗與烘乾。
5.4 PTC05能產生大於-36mv的介面電位(zeta potential)。使玻璃表面與particle形成有效的排斥負電壓。在剝離玻璃上的硬化油墨同時，也可以有效去除玻璃上的油脂、particle污染。

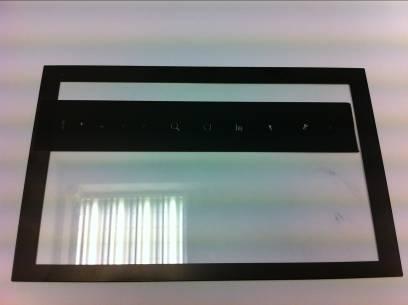

清洗前

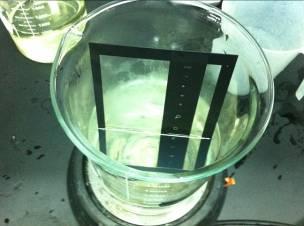

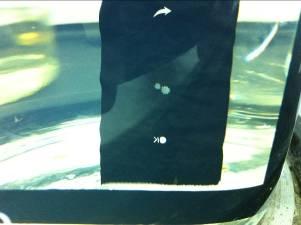

置於75℃ PTC05 (95% PTC05, 5%水)中，加熱浸泡30分鐘。

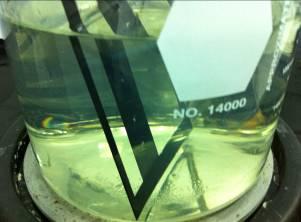

玻璃中間的油墨，於浸泡10分鐘時顯著剝離。

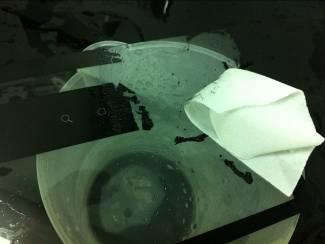

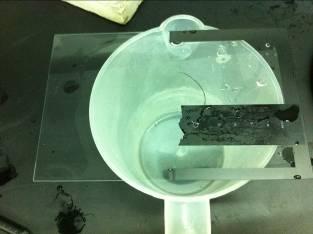

玻璃四面邊框的油墨，於浸泡PTC05, 30分鐘後，仍然無剝離現象。但是取出以無塵布擦拭，可以輕易擦去。有少量油墨殘留，再度浸泡PTC05, 10分鐘後，可以完全清除。

建議與討論：

5.1 PTC05確認對IDEETech 提供CG樣品，能有效剝除其上的硬化黑框油墨。初步判定也不傷害抗反射膜
5.2 由於玻璃四面邊框的油墨，並沒有膨潤剝離的現象，因此無法判定是否浸泡10分鐘以內就可以以無塵布擦拭去除。建議製程工程師需再確認時間與溫度的對應參數。
5.3 自動化建議製程：
5.3.1預洗槽。以超音波在60℃, PTC05下預洗1分鐘。將其上的particle清洗脫落，避免後方枚葉式刷洗機刷洗時造成玻璃刮傷。
5.3.2浸泡槽。在75℃ PTC05下浸泡5~10分鐘。使硬化的油墨分解軟化。
5.3.3刷洗槽。以枚葉式刷洗機刷洗，將油墨刷洗掉。
5.3.4再浸泡槽。在75℃ PTC05下浸泡5分鐘。這個步驟，是為了確認可能因為厚度太大而在上個步驟未完全脫落的硬化油墨，能再次分解軟化。
5.3.5刷洗槽。以枚葉式刷洗機刷洗，將玻璃上所有的油墨和污染物、particle刷洗掉。
5.3.6水洗槽。依據枚葉式刷洗機設計，分成3~6道水洗與烘乾。
5.4 PTC05能產生大於-36mv的介面電位(zeta potential)。使玻璃表面與particle形成有效的排斥負電壓。在剝離玻璃上的硬化油墨同時，也可以有效去除玻璃上的油脂、particle污染。

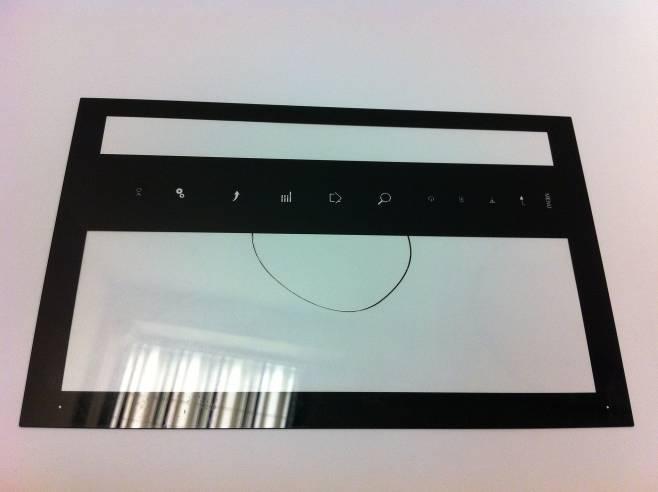

清洗前

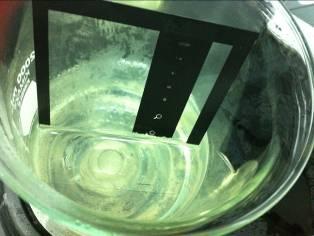

置於70℃ PTC13 (85% PTC13, 15%水)中，加熱浸泡10分鐘。

玻璃中間的油墨，於浸泡6分鐘時顯著剝離。

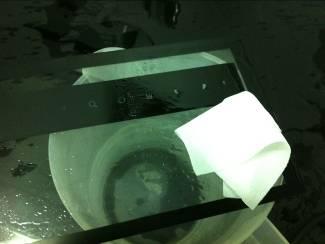

玻璃四面邊框的油墨，於浸泡PTC13, 10分鐘後，仍然無剝離現象。但是取出以無塵布擦拭，可以輕易擦去。

玻璃還有少量油墨殘留，再度浸泡PTC13, 5分鐘後，可以完全清除。

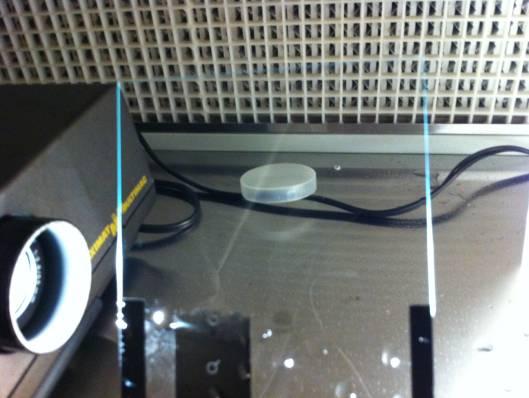

在無塵暗室下，以強光燈觀察，確認黑框油墨連同particle可以完全清除。

建議與討論：

7.1 PTC13確認對IDEETech 提供CG樣品，能有效剝除其上的硬化黑框油墨。
7.2 由於玻璃四面邊框的油墨，並沒有膨潤剝離的現象，因此無法判定是否浸泡10分鐘以內就可以以無塵布擦拭去除。建議製程工程師需再確認時間與溫度的對應參數。
7.3 自動化建議製程：
7.3.1預洗槽。以超音波在60℃, PTC13下預洗1分鐘。將其上的particle清洗脫落，避免後方枚葉式刷洗機刷洗時造成玻璃刮傷。
7.3.2浸泡槽。在70℃ PTC13下浸泡7(~10)分鐘。使硬化的油墨分解軟化。
7.3.3刷洗槽。以枚葉式刷洗機刷洗，將油墨刷洗掉。
7.3.4再浸泡槽。在70℃ PTC13下浸泡5分鐘。這個步驟，是為了確認可能因為厚度太大而在上個步驟未完全脫落的硬化油墨，能再次分解軟化。
7.3.5刷洗槽。以梅頁式刷洗機刷洗，將玻璃上所有的油墨和污染物、particle刷洗掉。
7.3.6水洗槽。依據梅頁式刷洗機設計，分成3~6道水洗與烘乾。
7.4 PTC13能產生大於-45mv的介面電位(zeta potential)。使玻璃表面與particle形成有效的排斥負電壓。在剝離玻璃上的硬化油墨同時，也可以有效去除玻璃上的油脂、particle污染。
