由於透鏡外框已塗佈一層硬化油墨GT-7，為了不傷害油墨，因此選用弱鹼性的藥劑PTC06L，原液pH值為11.0+-0.5；稀釋成5%使用，pH值仍然維持為11.0+-0.5；是一款化性安定的清潔劑。
PTC06L採用短碳鏈的界面活性劑技術，因此相較於OP146等洗劑，潤洗後較不會有界面活性劑殘留。由於界面活性劑碳鏈數長具有較大的凡得瓦力，界面活性劑較容易彼此纏繞、附著於玻璃。其相較特性差異如下：
1.1長碳鏈洗劑形成的泡沫不容易破裂， PTC06L不太產生泡沫，若形成泡沫會在少於2秒內破裂。
1.2 長碳鏈洗劑濃度調高時(>3%)，玻璃清洗完容易觀察到「水痕」。 PTC06L使用濃度不論為多少(0.1~100%)，都不會有「水痕」產生。
1.3 本質差異。長碳鏈洗劑濃度調高時，玻璃會有「水痕」。代表洗劑會殘留。這是長碳鏈界面活性劑的“本質”，濃度調低時，「看不到殘留」並不代表沒有殘留，只是殘留量很少，看不到。但是在客戶端蒸鍍或coat光阻時，就展現出來。
1.4 使用限制。為了避免「水痕」產生，使用長碳鏈洗劑需限制使用濃度在3%以下。這使的當來料玻璃汙染狀況較嚴重時，長碳鏈洗劑無法有效清潔。 PTC06L無此使用限制。
1.5 水滴角差異。由於碳鏈數長的介面活性劑較易殘留在玻璃上，且具有很好的親水基，因此會吸附水分子，使長碳鏈洗劑水滴角較低。水滴角較低並不代表清洗較乾淨。
-

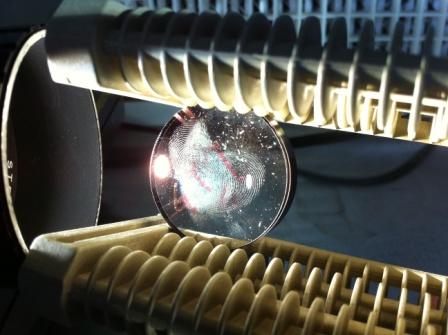

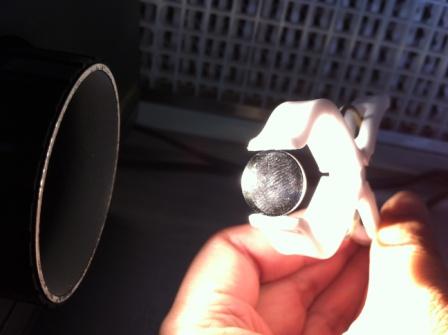

清洗前。透鏡表面佈滿particle和指紋。透鏡外框以GT-7油墨塗佈。
-

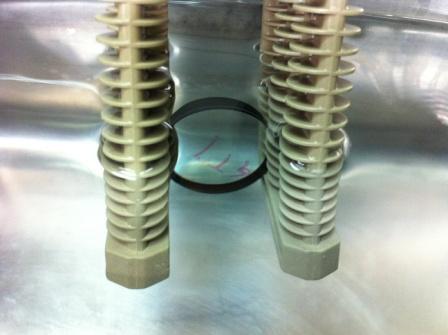

以3% PTC06L，在 40℃，40KHz，150W/4L超音波清洗5分鐘。
-
取出，以清水沖洗乾淨。置於無塵暗室中，以強光燈照射觀察。

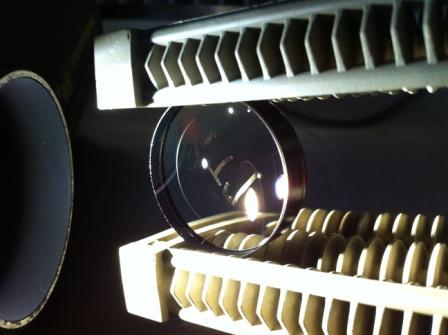

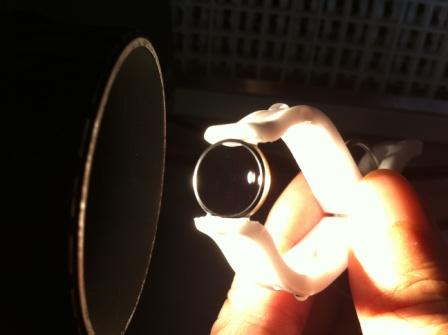

發現其上的particle與指紋都洗乾淨了。不過寫在其上的紅字"GT7"仍然未洗掉。觀察GT7油墨，也沒有變色、顏色變淡或脫落。

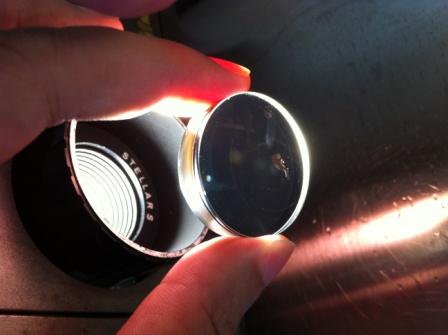

清洗乾淨的透鏡仍可看到一些白點，以PE探針刮取，無法刮下，判斷不是particle，應該是表面刮痕造成。
-

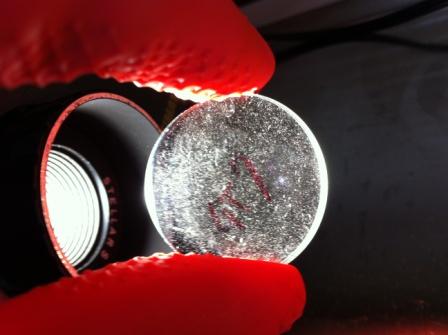

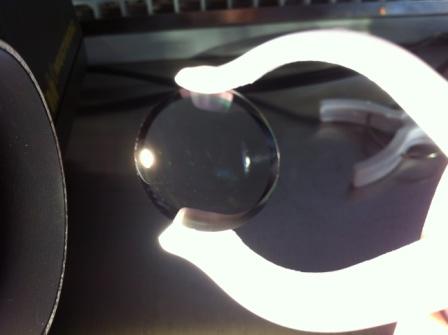

重複測試。清洗前。透鏡表面佈滿particle和指紋。
-
以無塵布沾取PTC06L，模擬枚葉式滾刷機進行擦拭。再以清水沖洗乾淨。

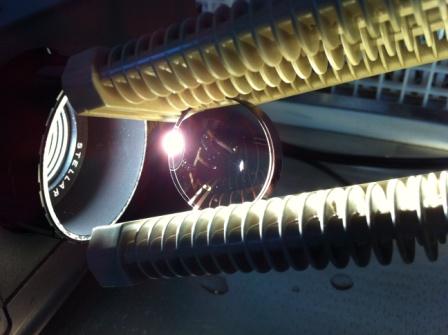

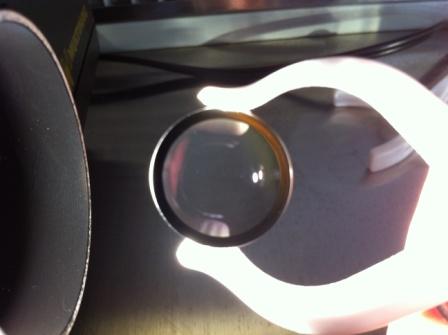

發現其上的particle與指紋都洗乾淨了。寫在其上的紅字"GT7"也已經洗掉。觀察GT7油墨，沒有變色、沒有顏色變淡或脫落。
清洗乾淨的透鏡仍可看到一些白點，以PE探針刮取，無法刮下，判斷不是particle，應該是表面刮痕造成。
-

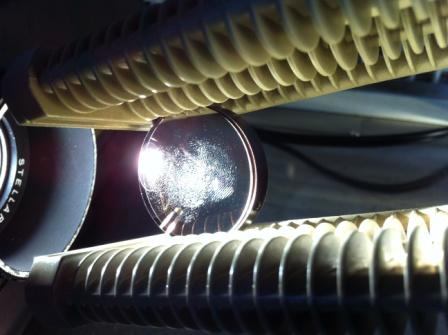

重複測試。清洗前。
-
提高洗劑清洗濃度，觀察GT-7是否會後傷。以6% PTC06L，在 40℃，40KHz，150W/4L超音波清洗5分鐘。發現其上的particle與指紋都洗乾淨了。不過寫在其上的紅字"GT7"仍然未洗掉。觀察GT7油墨，也沒有變色、顏色變淡或脫落。
清洗乾淨的透鏡仍可看到一些白點，以PE探針刮取，無法刮下，判斷不是particle，應該是表面刮痕造成。
-

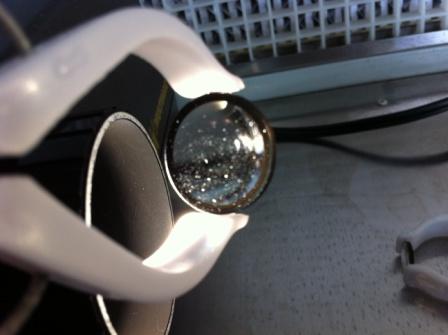

再取另一款透鏡，QN2850-06。請洗前。
-
以6% PTC06L，在 40℃，40KHz，150W/4L超音波清洗5分鐘。發現其上的particle與指紋都洗乾淨了。觀察GT7油墨，也沒有變色、顏色變淡或脫落。
-
再取另一款透鏡，QN2850-03。請洗前。
-
以6% PTC06L，在 40℃，40KHz，150W/4L超音波清洗5分鐘。發現其上的particle與指紋都洗乾淨了。觀察GT7油墨，也沒有變色、顏色變淡或脫落。
