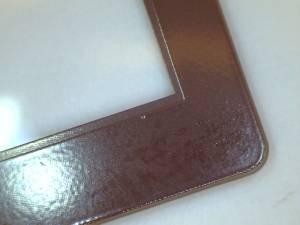

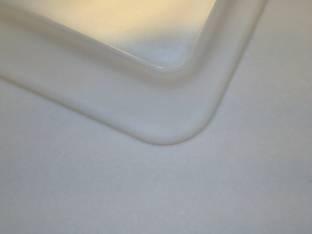

清洗前，由放大圖可看出是立體有斷差的玻璃。

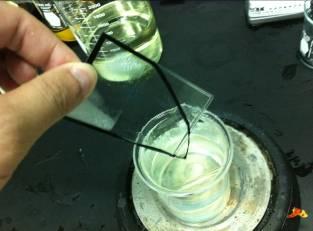

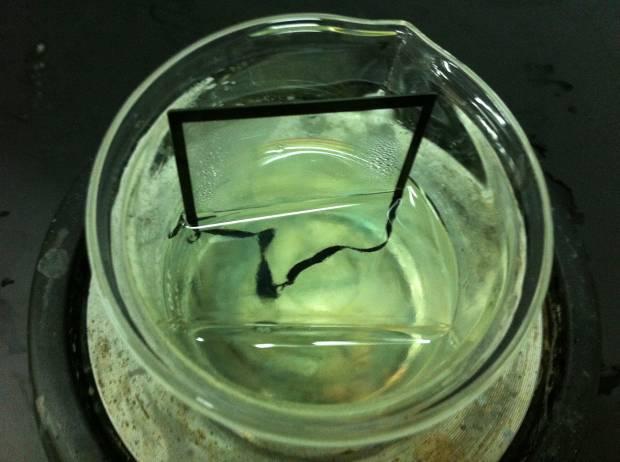

置於70℃ PTC13 (85% PTC13, 15%水)中，加熱浸泡10分鐘。

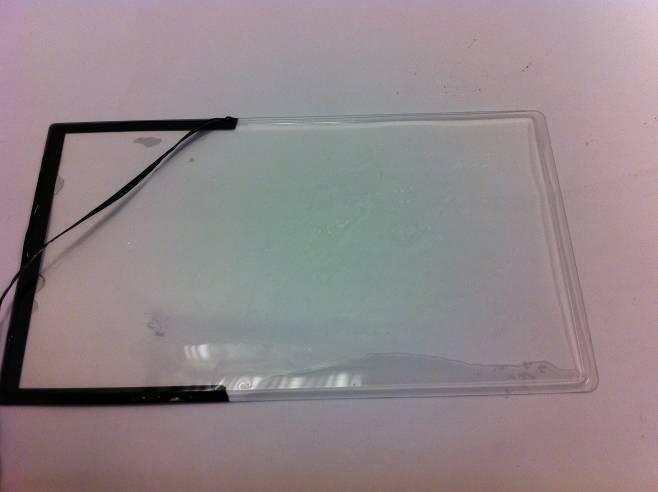

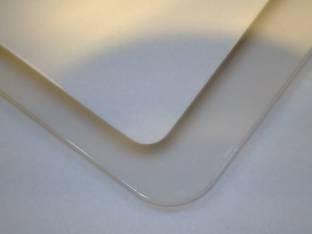

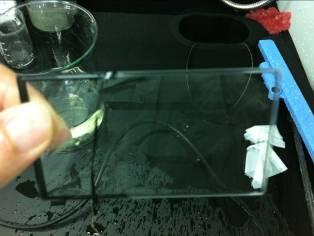

置於桌面上觀察

建議與討論：

4.1 PTC13確認對所提供CG樣品，能有效剝除其上的硬化黑框油墨。
4.2置於70℃，加熱浸泡10分鐘是初步測試的條件，並非最佳參數。建議製程工程師需再確認時間與溫度的對應參數，以期找到最短時間與最佳溫度。
4.3自動化建議製程：
4.3.1浸泡槽。在70℃ PTC13下浸泡5~10分鐘。使硬化的油墨膨潤剝離。
4.3.2沖洗槽。依據適當洗淨設計，分成3~6道水洗與烘乾。
4.4PTC13能產生大於-45mv的介面電位(zeta potential)。使玻璃表面與particle形成有效的排斥負電壓。在剝離玻璃上的硬化油墨同時，也可以有效去除玻璃上的油脂、particle污染。

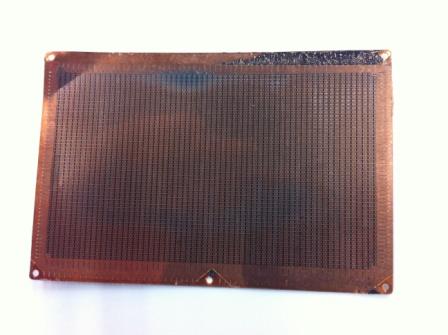

清洗前，表面有部分被epoxy黑膠溢膠覆蓋。

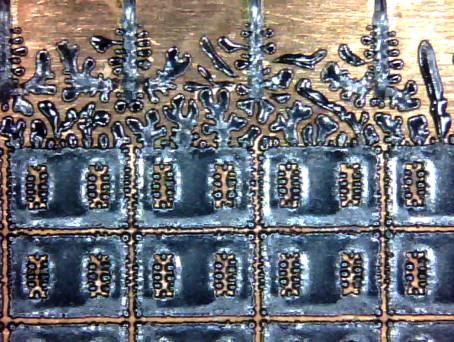

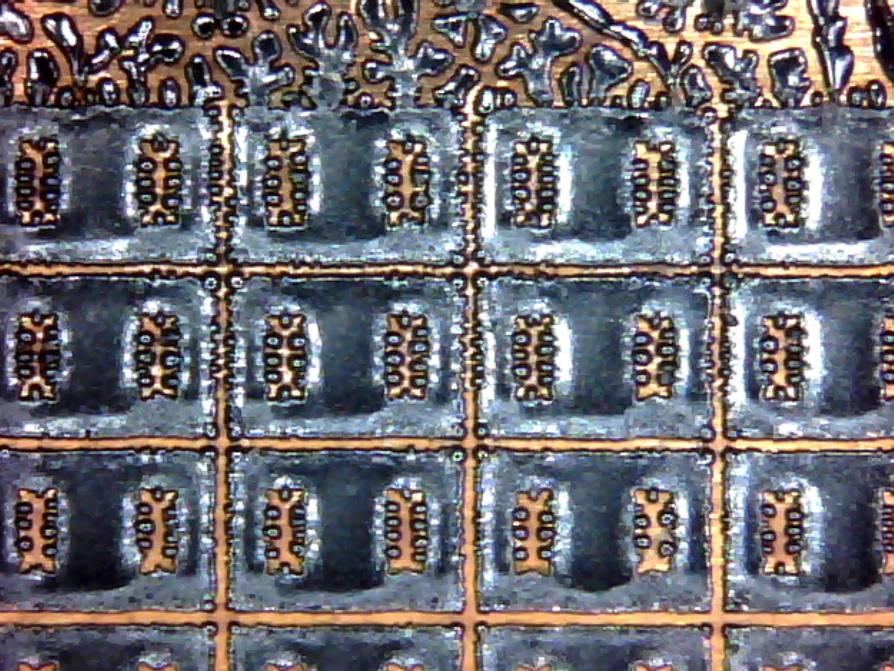

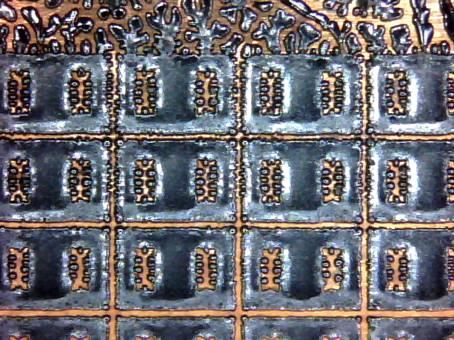

將顏色較黑的部分放大觀察：

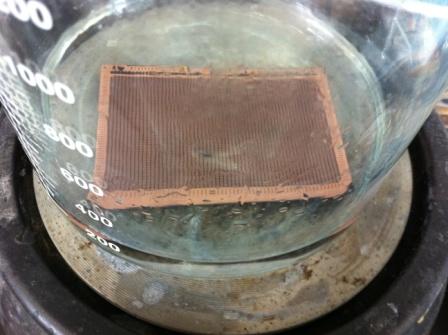

以加熱至80℃的50% PTC13微塵清洗劑浸泡30分鐘，再以紅色菜瓜布(不含金剛砂)刷洗。(也可以以濕式噴砂替代菜瓜布刷洗)

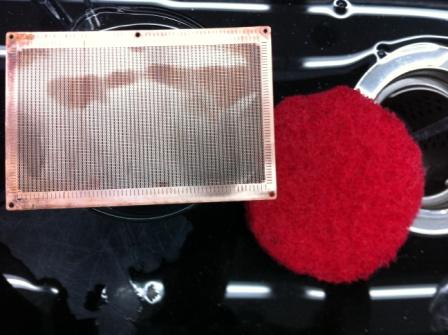

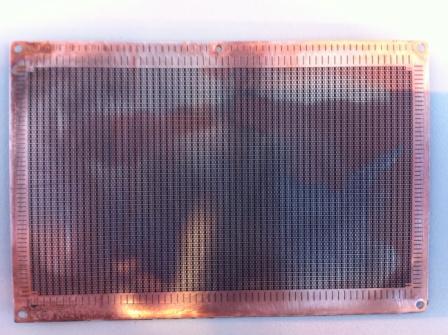

清洗後。可以發現表面的黑色液膠已完全去除。

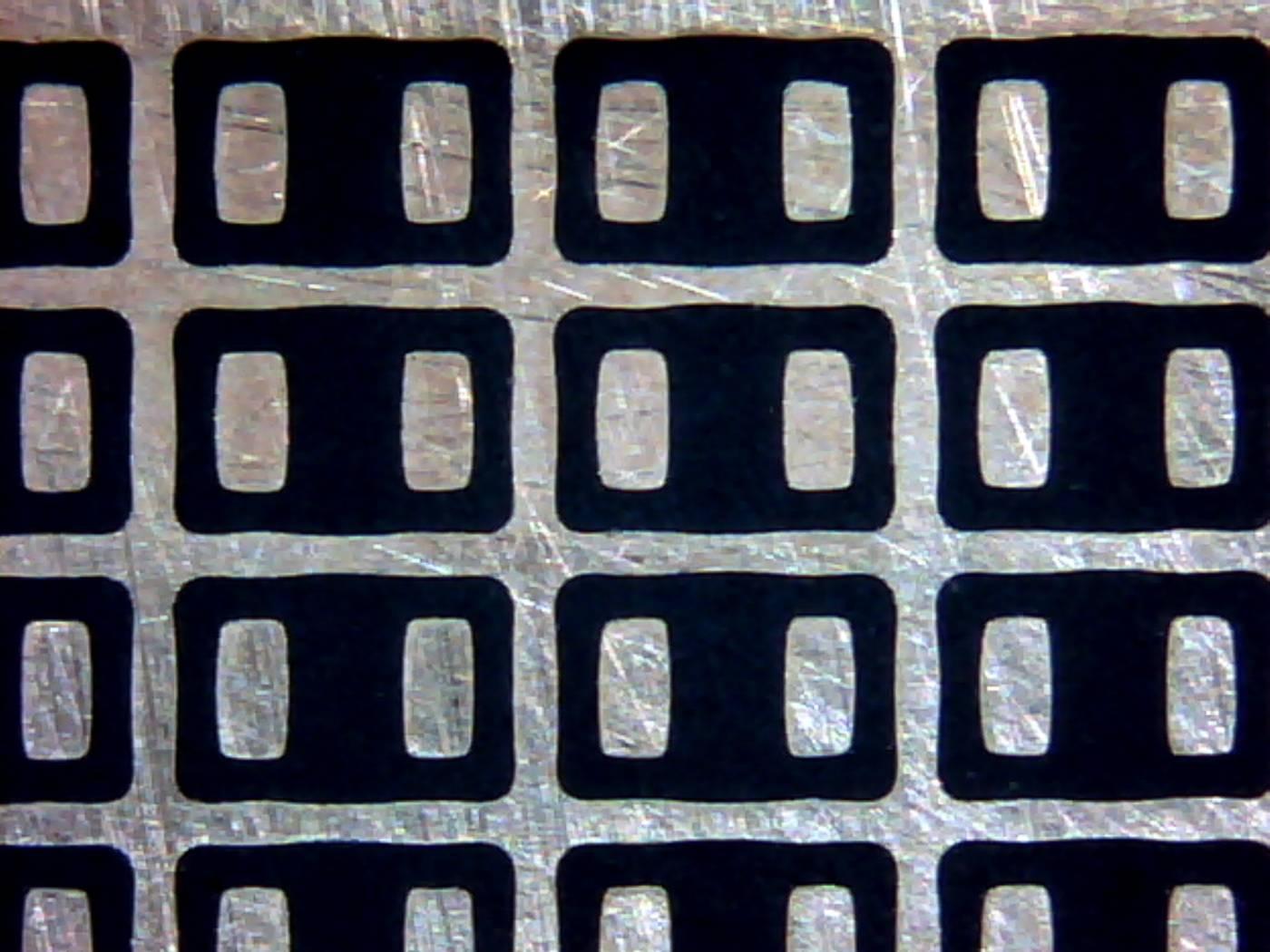

以顯微鏡觀察表面，發現溢膠已確實去除：

討論：以紅色菜瓜布刷洗效率較差，建議可以以微米等級的砂布研磨刷洗，效率較高。

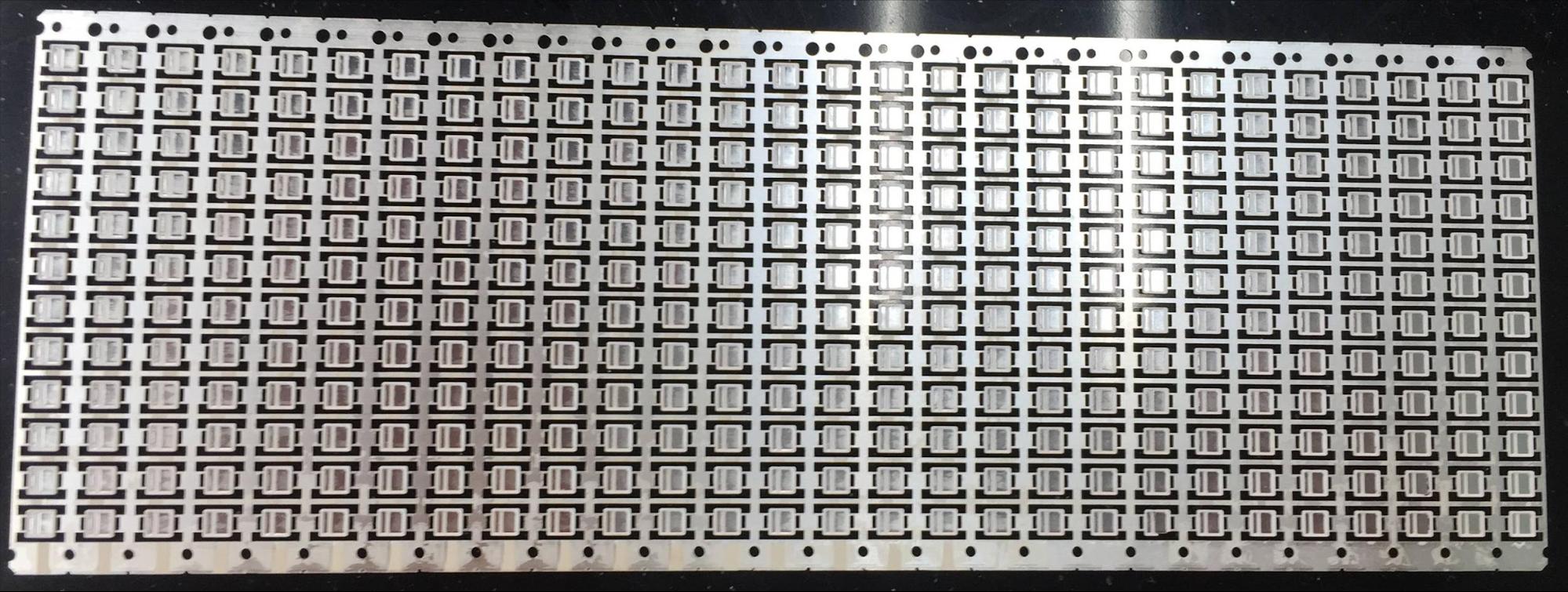

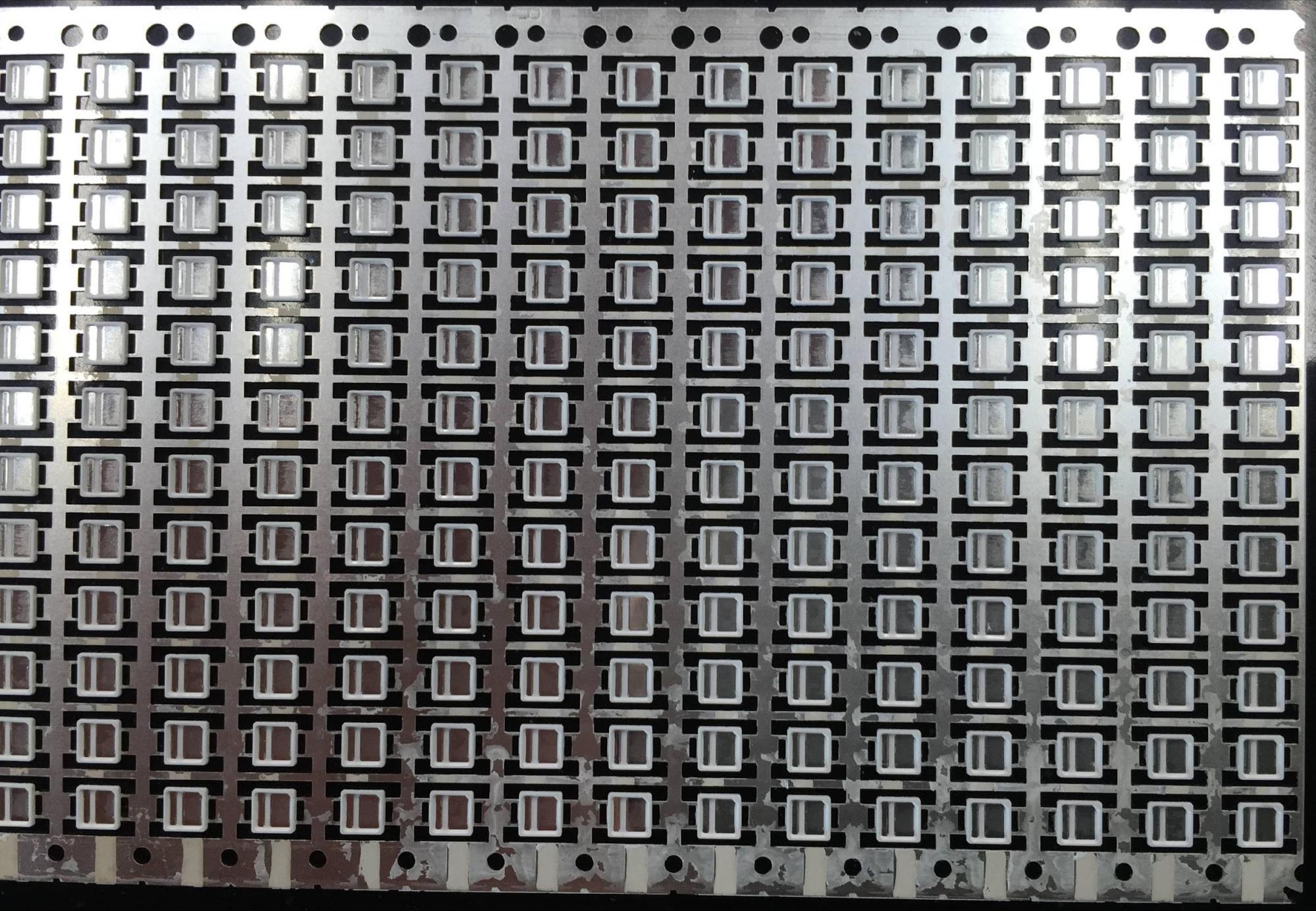

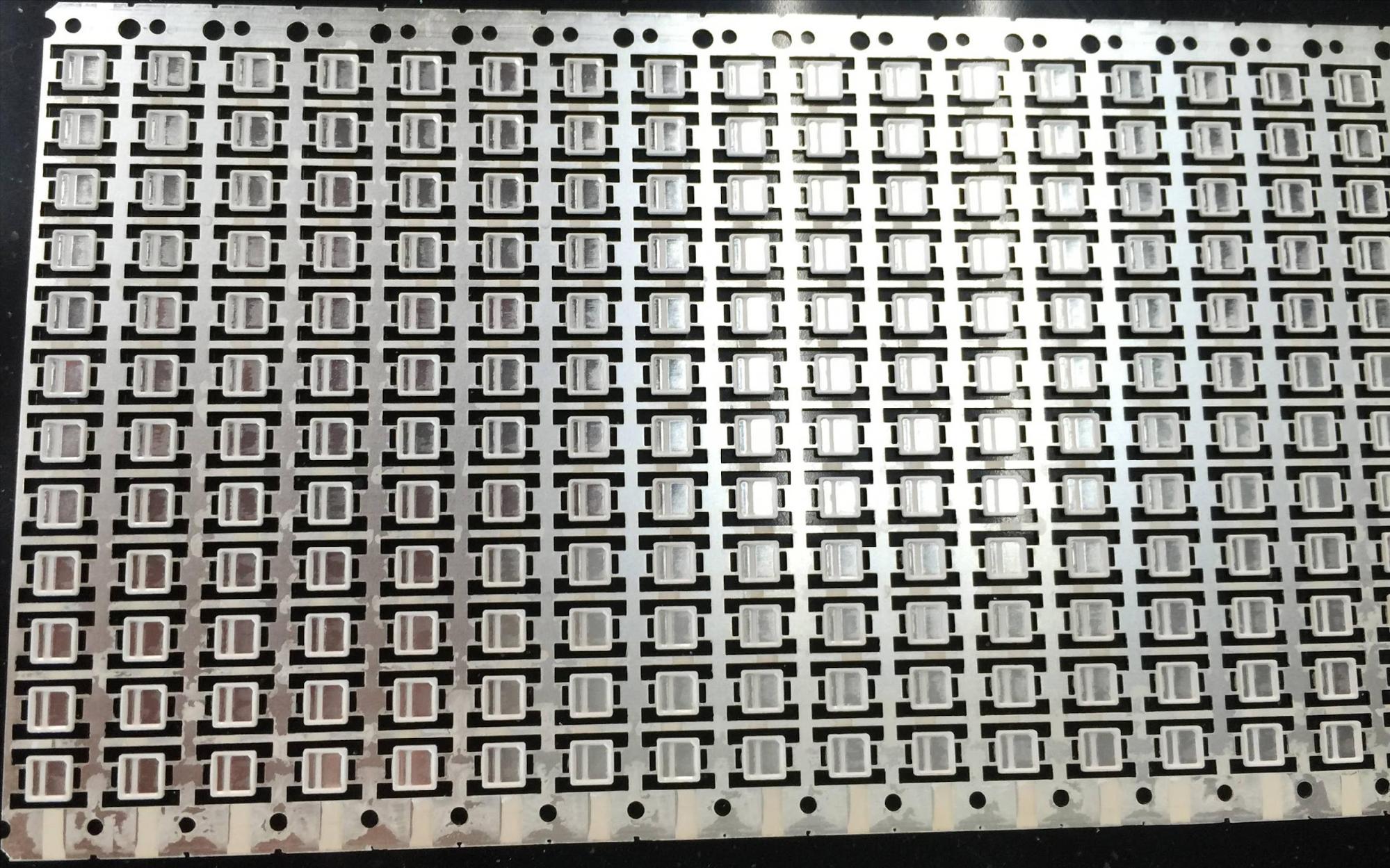

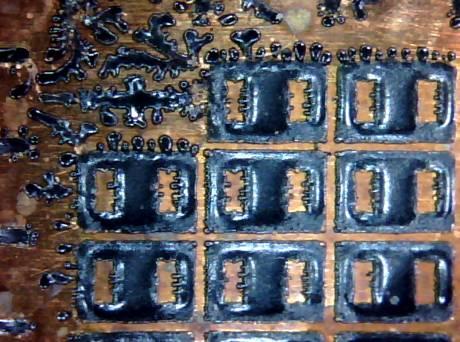

清洗前，外觀。導線架上有許多Epoxy溢膠。

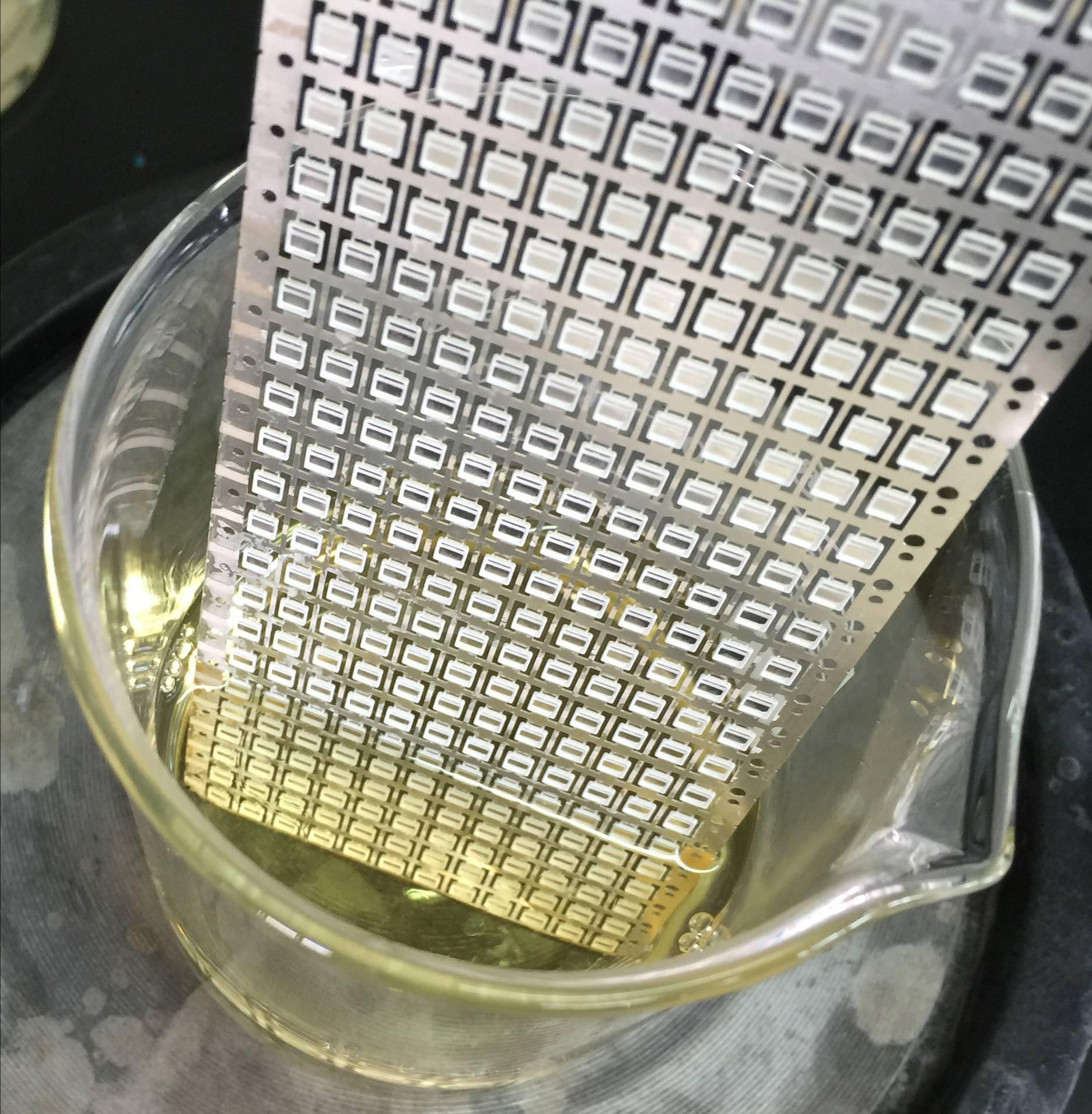

取一片導線架，下圖導線架照片，紅色虛線右方，為尚未經藥劑清洗測試過的部位。以微塵清洗劑PTC13在80℃下，浸泡5分鐘。

以水霧噴洗後，發現大部分的溢膠都能有效清除。

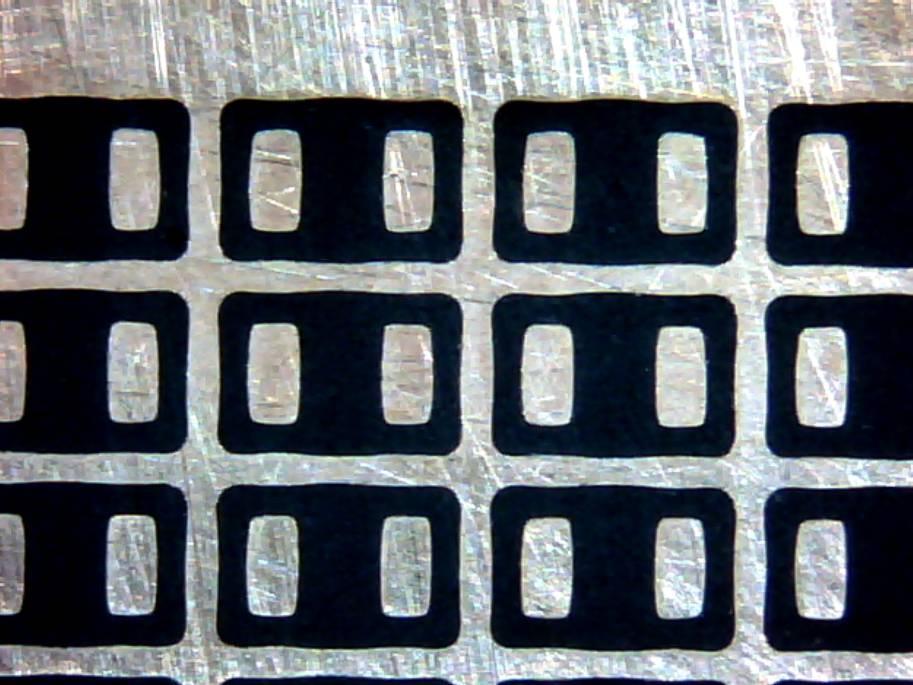

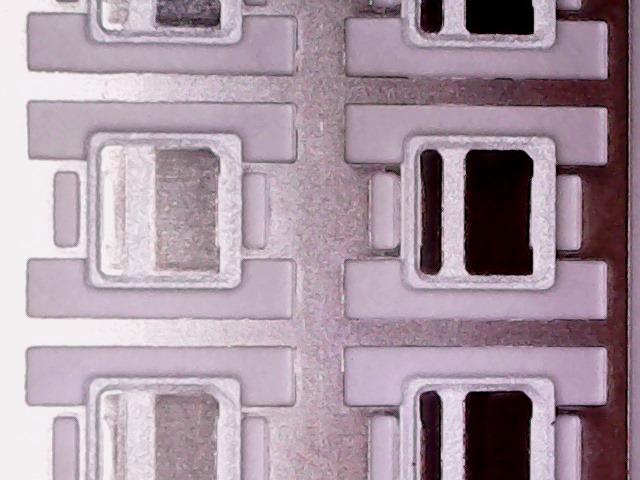

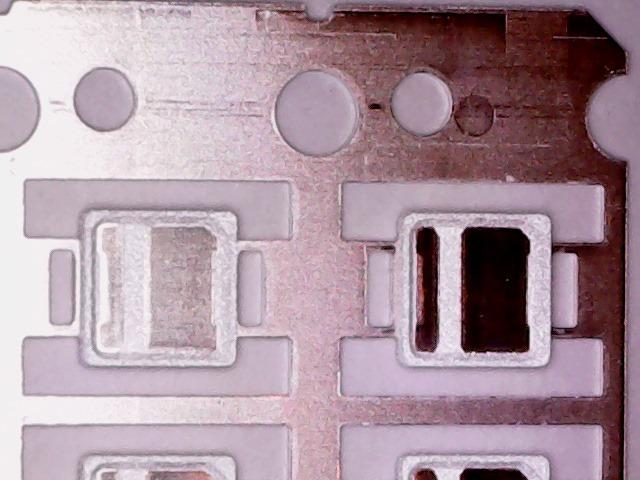

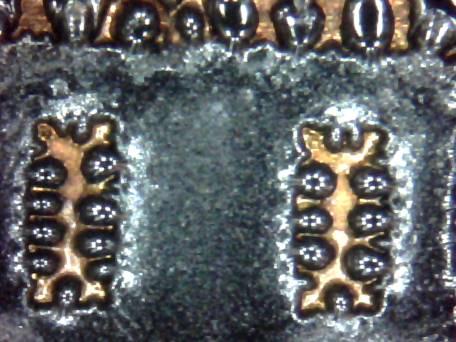

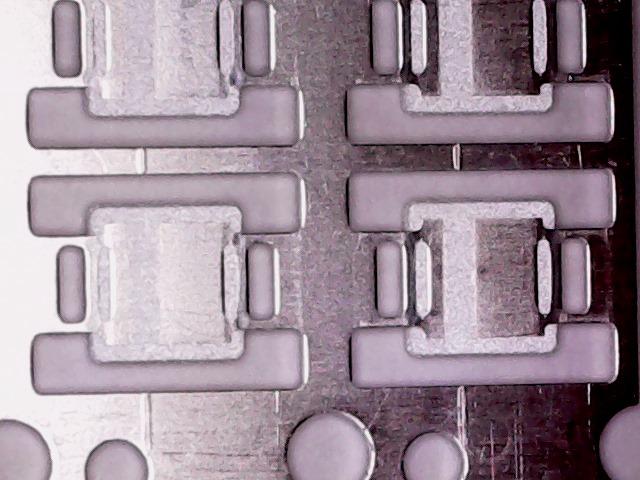

以顯微鏡觀察，確認溢膠都能有效清除，但是Epoxy樹酯成型的杯框也已經腐蝕。

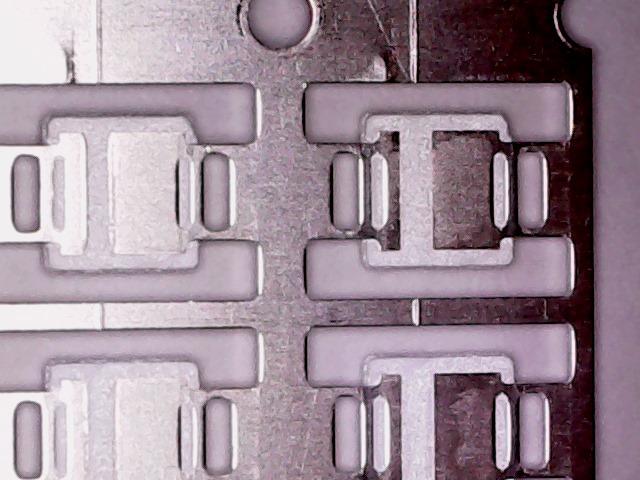

比較：左圖為未清洗前，右圖為以ACHM04-F硬化油墨去除劑在80℃下，浸泡5分鐘後。發現杯框外型較為模糊。

結論，確認PTC13能有效清除溢膠，但是會侵蝕Epoxy樹酯成型的杯框。因此不適合使用。

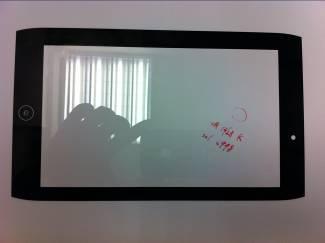

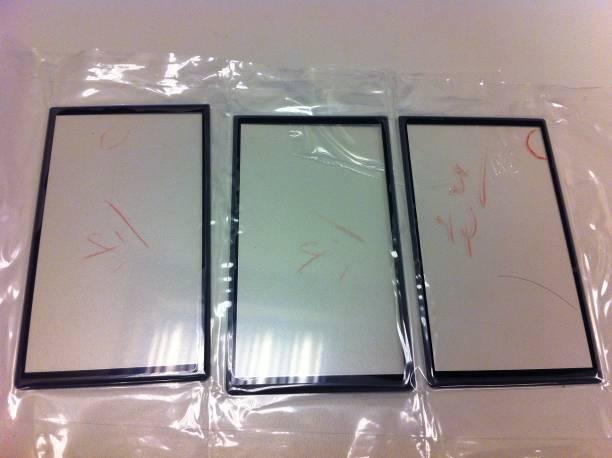

清洗前。以強光燈在無塵室下可清洗看出表面有非常多的particle。此工件清洗目的，要能剝除cover glass上的硬化黑框油墨及玻璃上的particle。

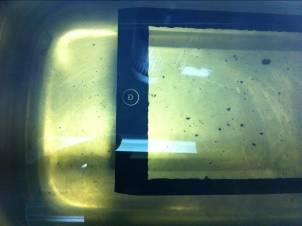

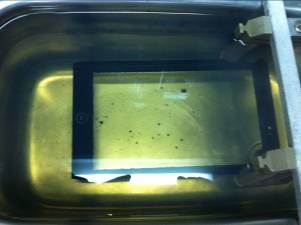

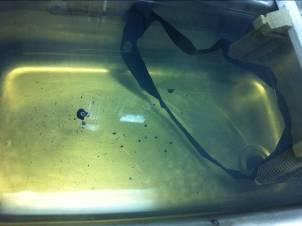

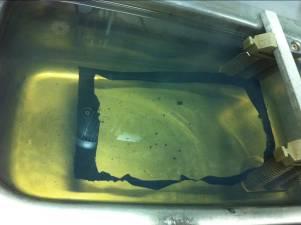

置於70℃ PTC13 (85%PTC13, 15%水)中，加熱浸泡10分鐘。

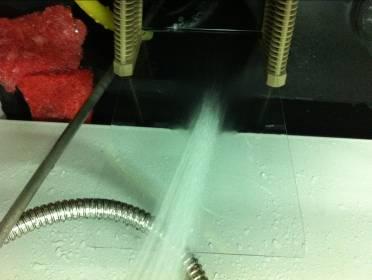

以純水沖洗乾淨。

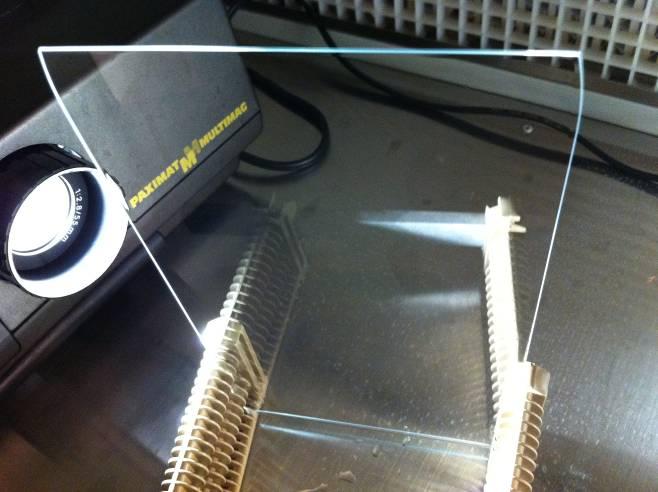

置於無塵暗室中，以強光燈照射觀察。相當乾淨。

建議與討論：

5.1 PTC13確認對所提供CG樣品，能有效剝除其上的硬化黑框油墨。
5.2置於70℃，加熱浸泡10分鐘是初步測試的條件，並非最佳參數。建議製程工程師需再確認時間與溫度的對應參數，以期找到最短時間與最佳溫度。
5.3自動化建議製程：
5.3.1浸泡槽。在70℃ PTC13下浸泡5~10分鐘。使硬化的油墨膨潤剝離。
5.3.2沖洗槽。依據適當洗淨設計，分成3~6道水洗與烘乾。
5.4 PTC13能產生大於-45mv的介面電位(zeta potential)。使玻璃表面與particle形成有效的排斥負電壓。在剝離玻璃上的硬化油墨同時，也可以有效去除玻璃上的油脂、particle污染。
