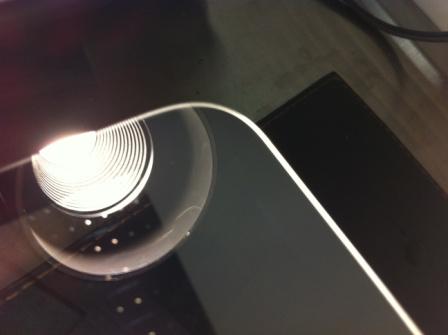

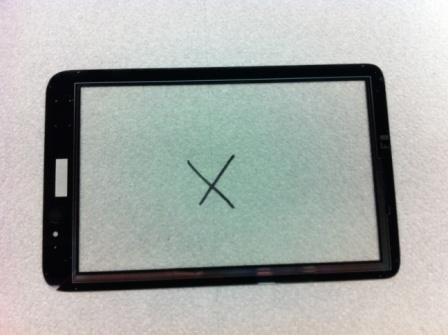

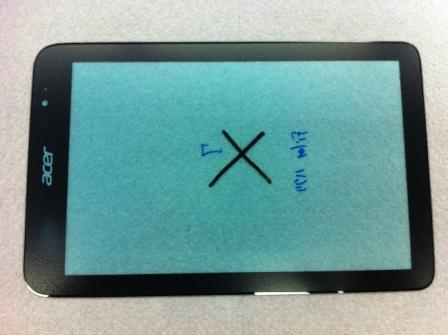

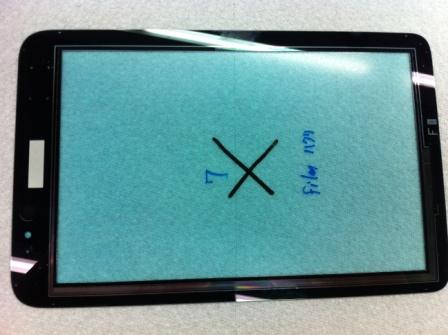

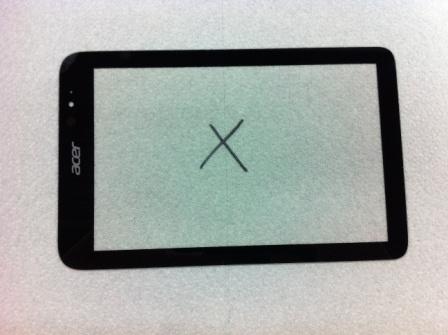

清洗前，外觀正面及背面。

可剝膠撕下來後。

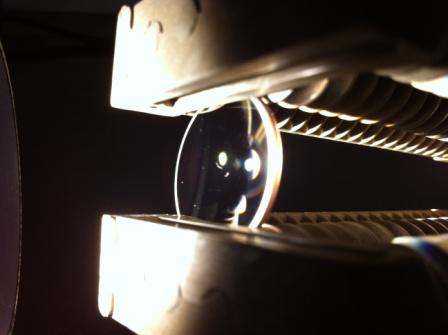

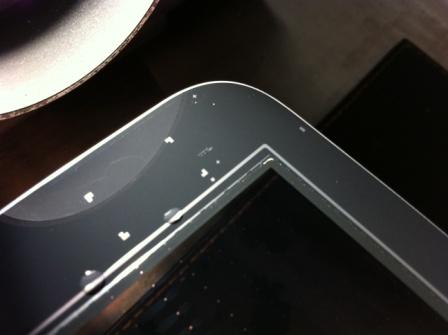

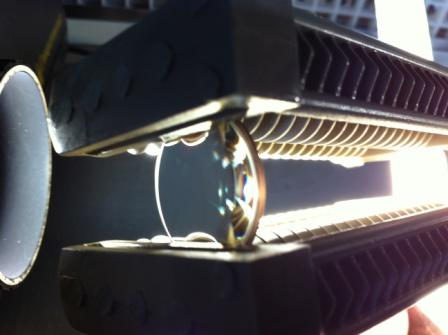

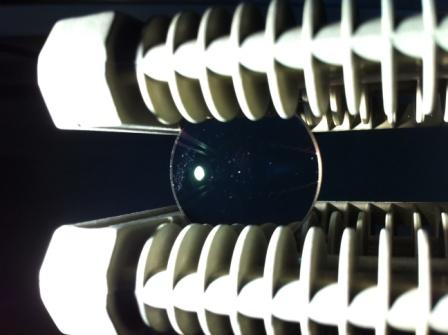

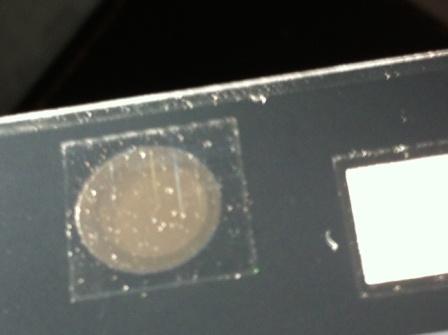

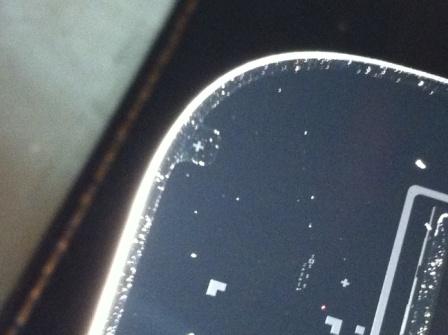

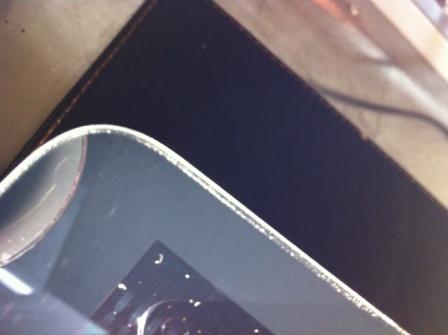

於無塵室以強光燈(全光譜鹵素燈)照射，可以清楚看到沿著可剝膠外沿，有一圈殘留物。

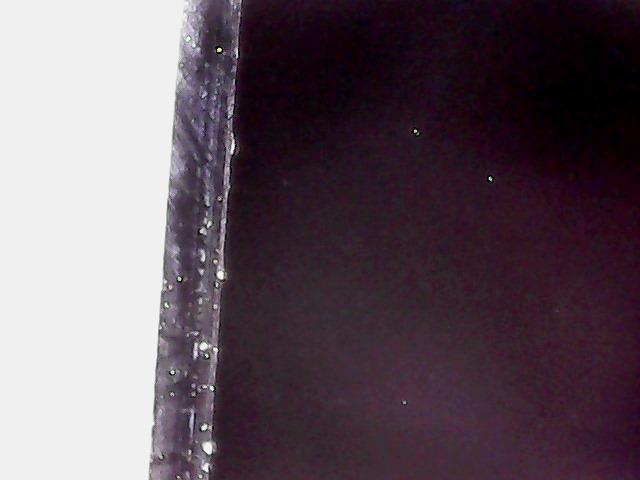

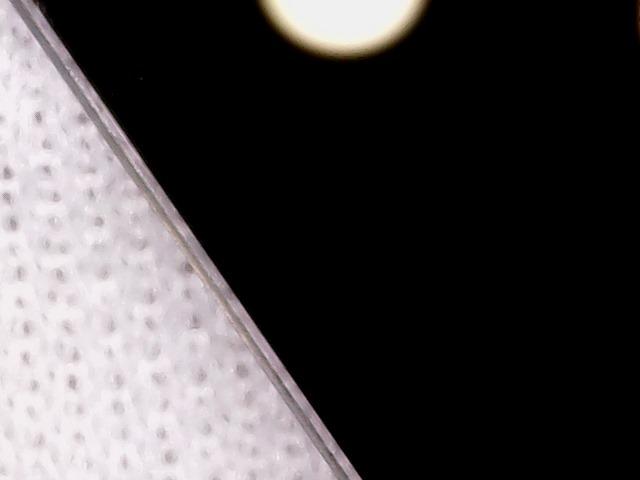

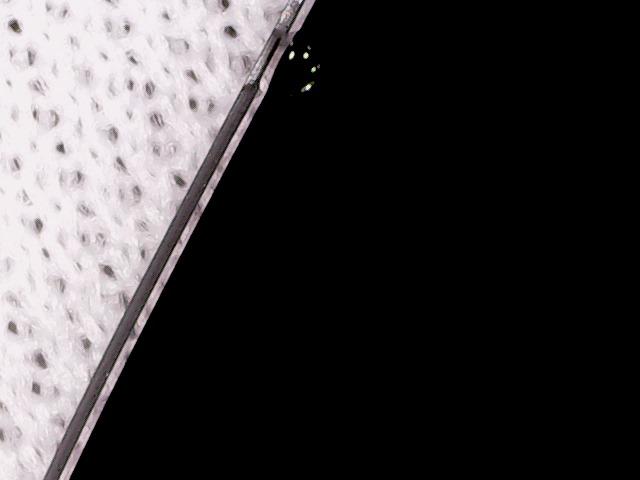

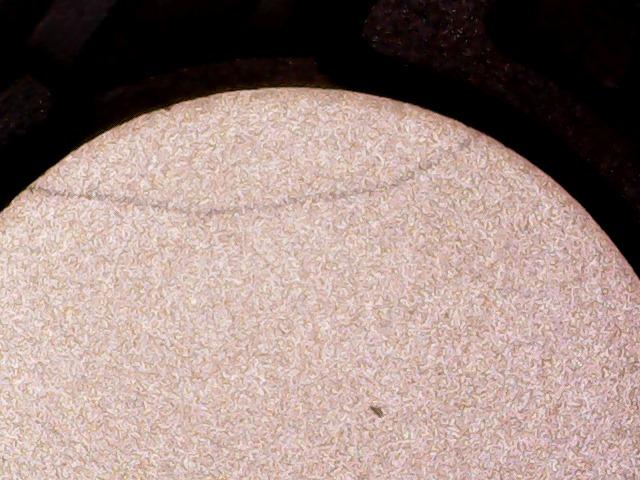

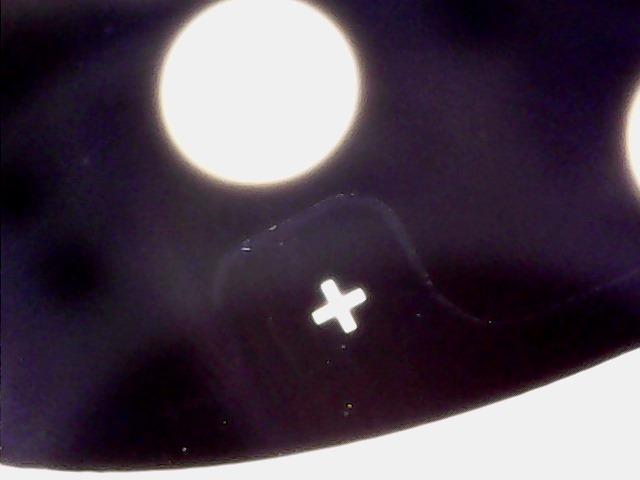

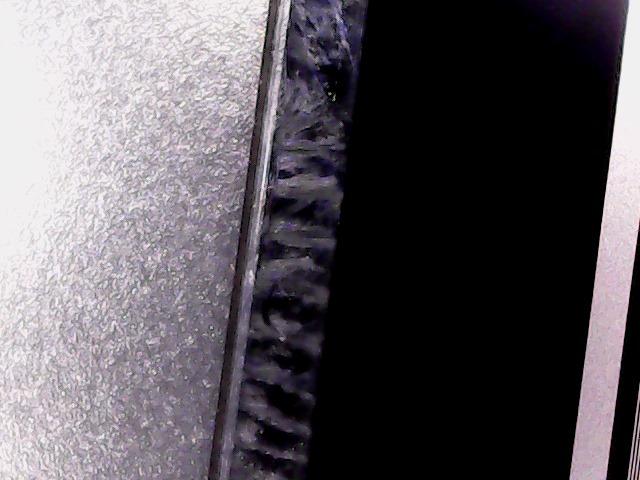

在顯微鏡下，可以看見殘膠狀殘留物。

以AHLR03清洗劑，在65℃，40KHz，50W/L超音波下，清洗120秒。

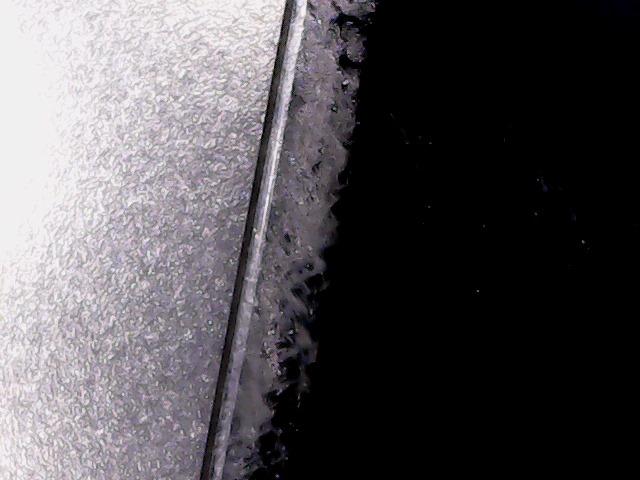

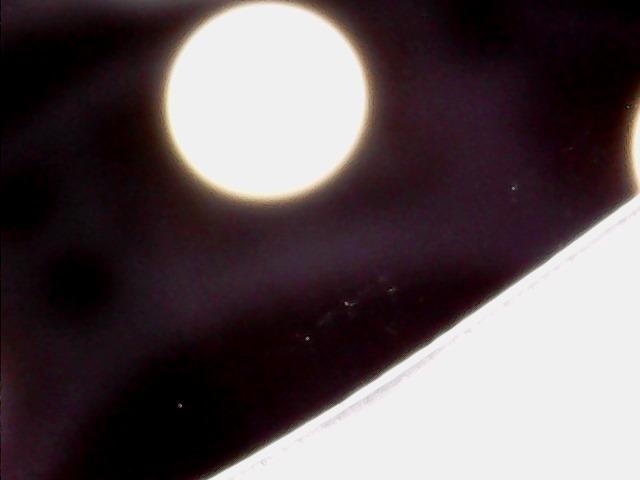

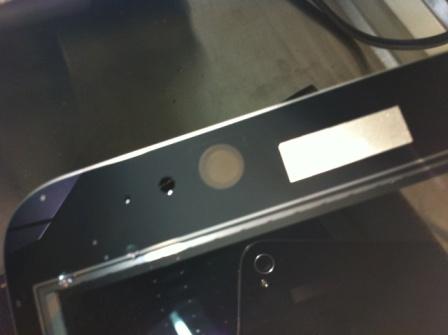

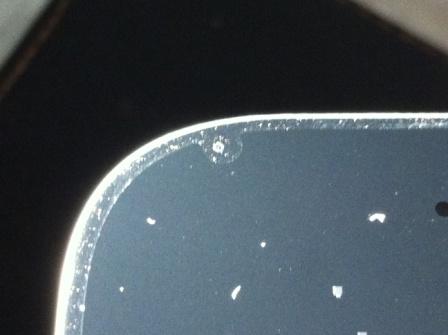

發現大部分殘膠已去除。但是在加強曝光下，仍然可以清楚看見殘留物。(正面/玻璃面)

改以SynGC04合成除膠劑，在65℃，40KHz，50W/L超音波下，清洗120秒。
一樣在加強曝光下，可以清楚看見殘留物。

改以微塵清洗劑PTC17^plus，藥劑濃度10%，在65℃，40KHz，50W/L超音波下，清洗120秒。於無塵室以強光燈(全光譜鹵素燈)照射，發現沿著可剝膠外沿的殘留物已經洗淨。

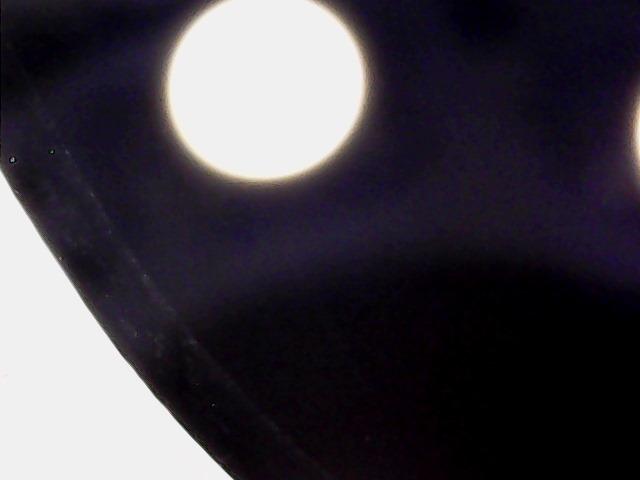

以顯微鏡觀察：

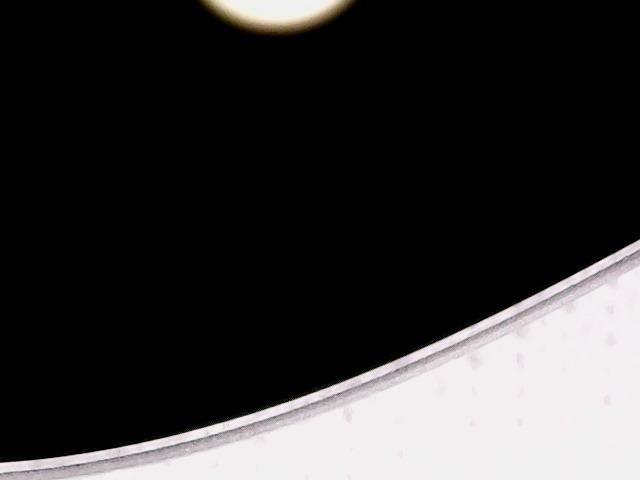

發現正面(玻璃面)已完全洗淨。

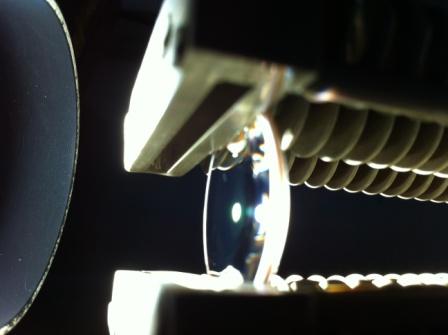

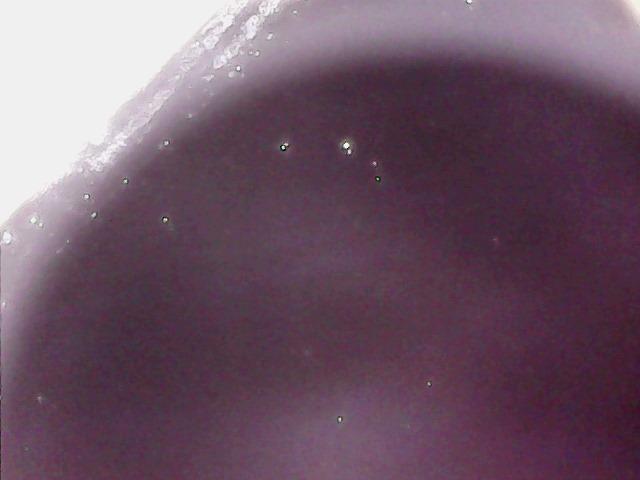

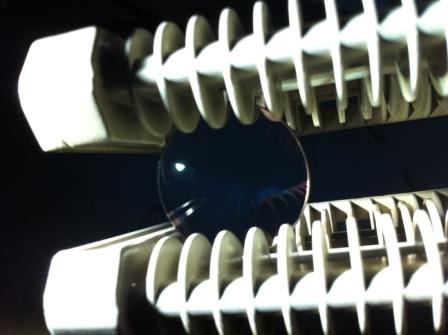

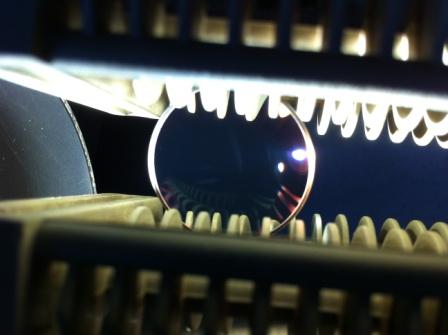

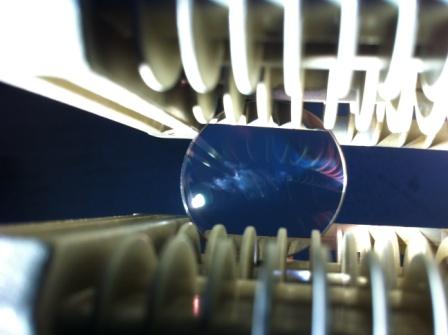

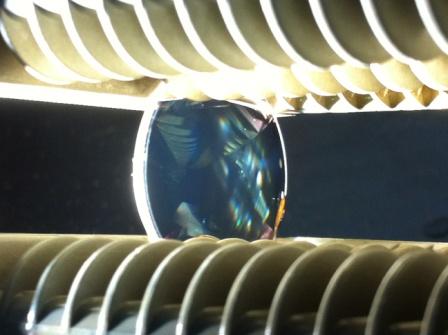

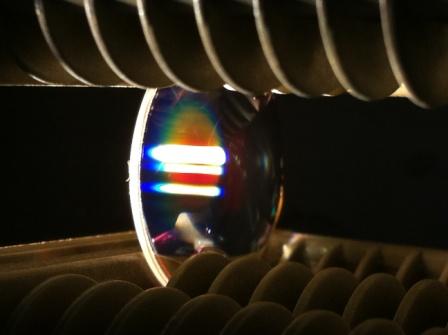

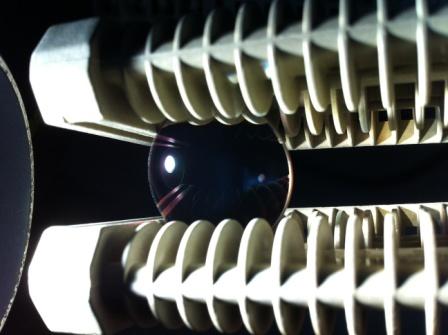

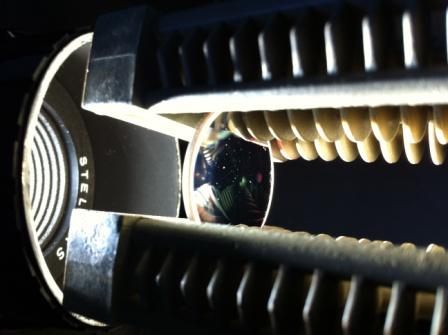

清洗前，由於表面附著particle，透鏡外框塗有硬化後的GT-7。置於水龍頭下，以純水沖洗，發現並無法將表面的灰塵沖除。

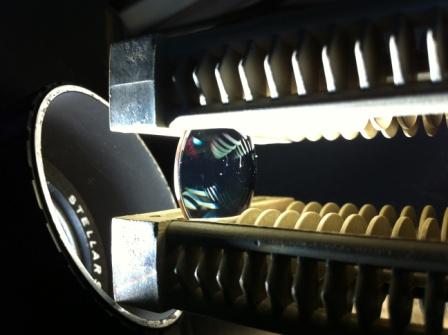

置於5% PTC04，40KHz超音波，30W/L，震盪清洗3分鐘。發現部分髒汙已洗淨，但是並無法完全清除particle。

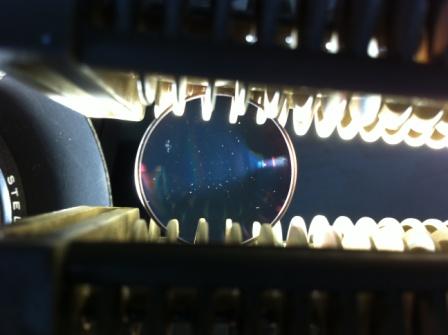

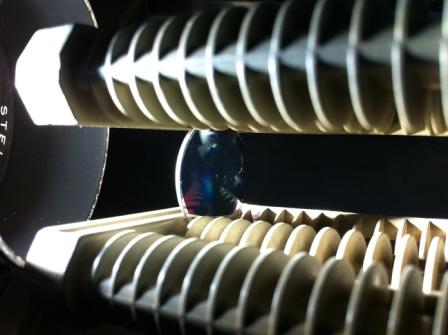

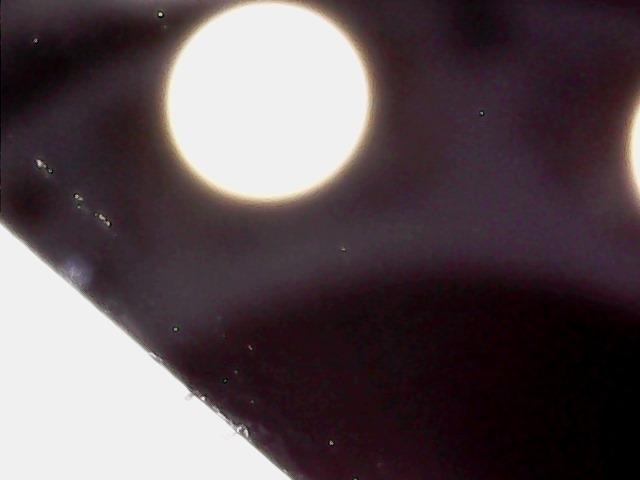

再取一片透鏡，清洗前，表面一樣附著particle。

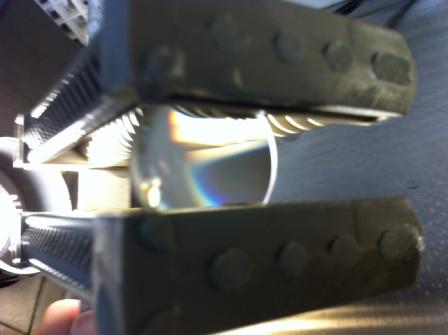

改置於5% SGC06A，40KHz超音波，30W/L，震盪清洗3分鐘。發現大部分髒汙已洗淨，但是並無法完全清除particle。

延長超音波清洗時間，至6分鐘、及9分鐘，發現該殘留的particle雖然變得較淡，但是仍然無法去除。

延長浸泡時間over night。再清洗後，發現該particle雖然已經洗掉，但是透鏡的鍍層已經受傷。

再取一片透鏡，表面一樣附著particle。

改置於100% ACHM04-A，40KHz超音波，30W/L，震盪清洗3分鐘。發現particle已洗乾淨，但是連外框的GT-7硬化油墨也已經洗掉。至此，已相當確定附著particle很可能是樹脂殘留。

開發新配方A。融合particle cleaner及硬化油墨去除劑。但是油墨浸潤能力須降低，避免GT-7外框油墨受傷。將再取一片透鏡，表面一樣附著particle。

置於新配方A，40KHz超音波，30W/L，震盪清洗3分鐘。發現大部分髒汙已洗淨，但是並無法完全清除particle。延長至6分鐘、9分鐘，也都無法去除。

以鎳子覆蓋無塵布擦拭，發現此particle很軟，擦拭後即黏在透鏡上。由此判斷，此particle可能為樹脂的可能性極高。

據此再開發新配方particle cleaner PTC17^plus。再取一片透鏡，表面一樣附著particle。

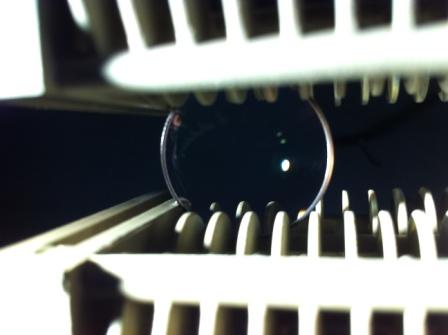

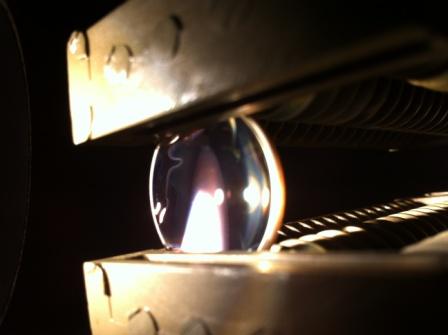

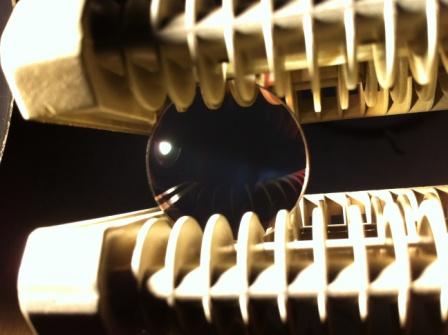

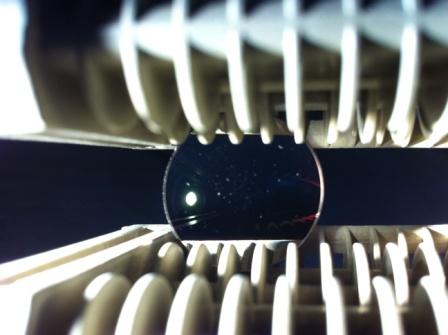

置於新配方PTC17^plus，40KHz超音波，30W/L，震盪清洗3分鐘。發現已完全清除particle。

重複測試。再取一片透鏡，表面一樣附著particle。

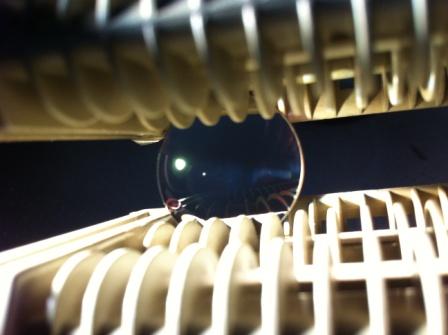

置於新配方微塵清洗劑PTC17^plus，40KHz超音波，30W/L，震盪清洗3分鐘。發現已完全清除particle。

建議與討論：

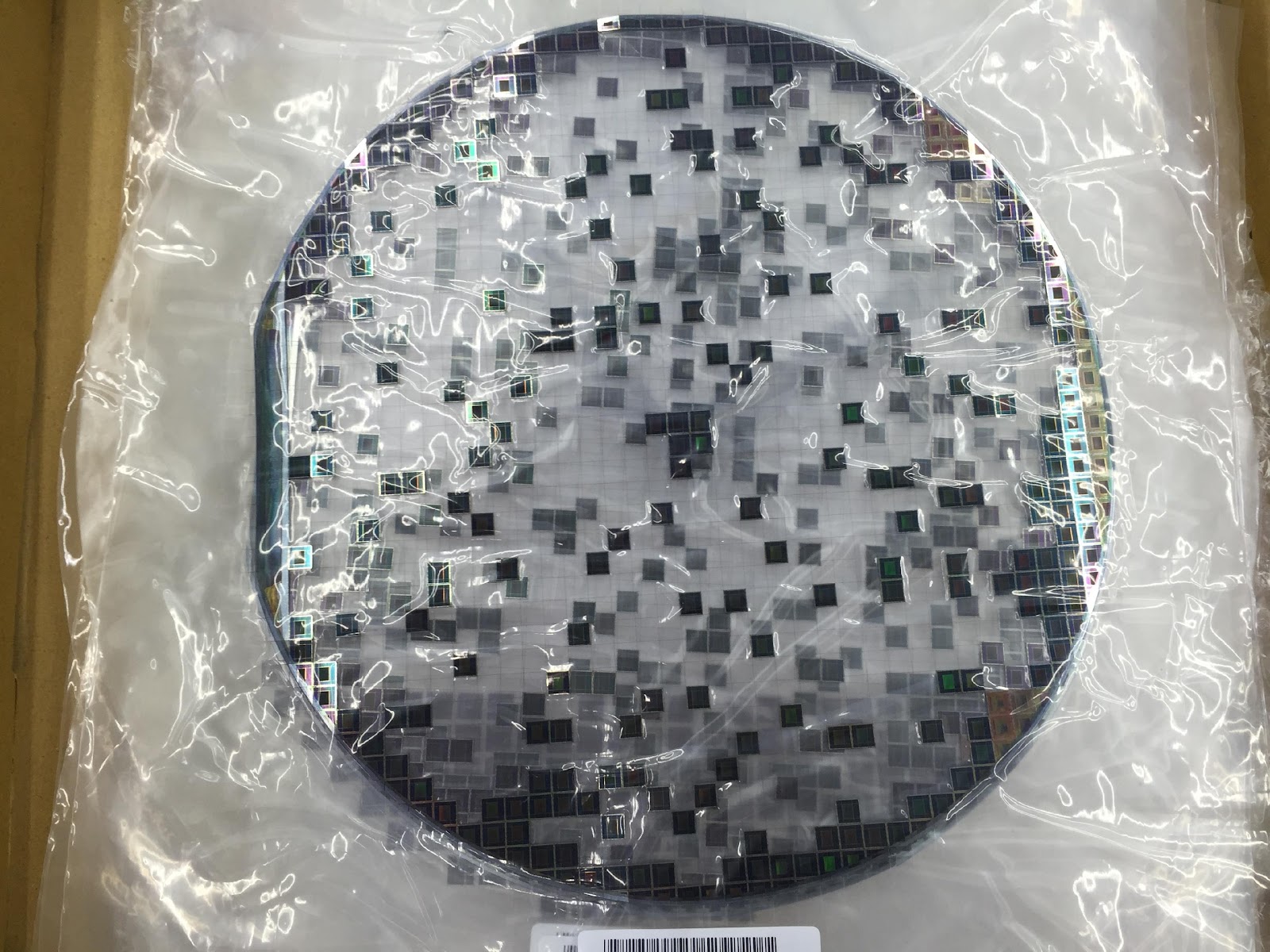

清洗前，外觀正面及背面。

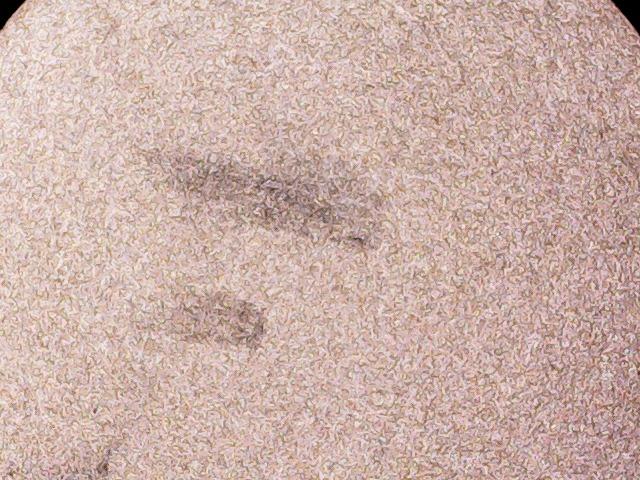

以顯微鏡放大50倍觀察：

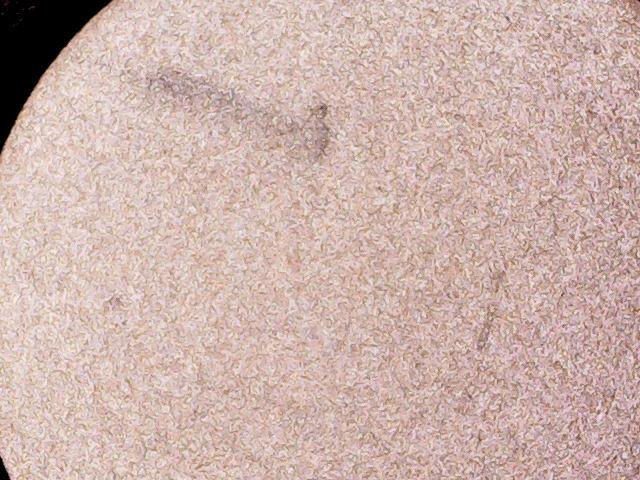

取一片IC晶片，置於室溫下(28℃) 微塵清洗劑PTC17^plus中(100%原液)，以40Khz，100W/L超音波清洗60秒。取出沖水，潤洗乾淨。發現表面黑色痕跡已經去除。

重複測試。再取一片IC晶片，置於室溫下(28℃) 微塵清洗劑PTC17^plus中，以40Khz，100W/L超音波清洗60秒。取出沖水，潤洗乾淨。發現表面黑色痕跡已經去除。

重複測試。再取一片IC晶片，置於室溫下(28℃) 微塵清洗劑PTC17^plus中，以40Khz，100W/L超音波清洗60秒。取出沖水，潤洗乾淨。發現表面黑色痕跡已經去除。

但是有些黑色痕跡較明顯的IC晶片，無法在清洗1分鐘後完全清除。需要清洗6分鐘才能清洗乾淨。

建議與討論：

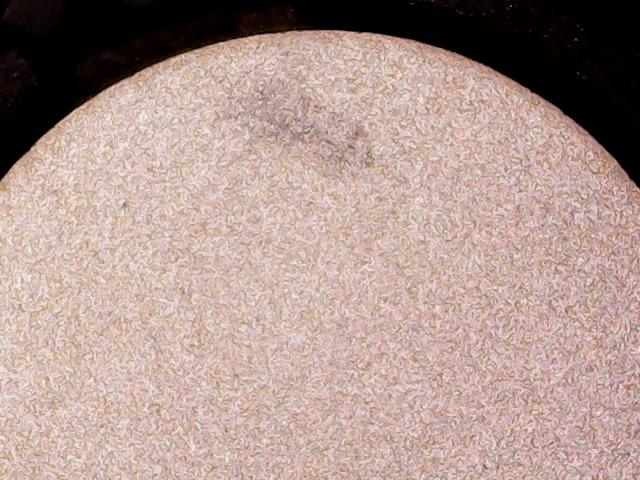

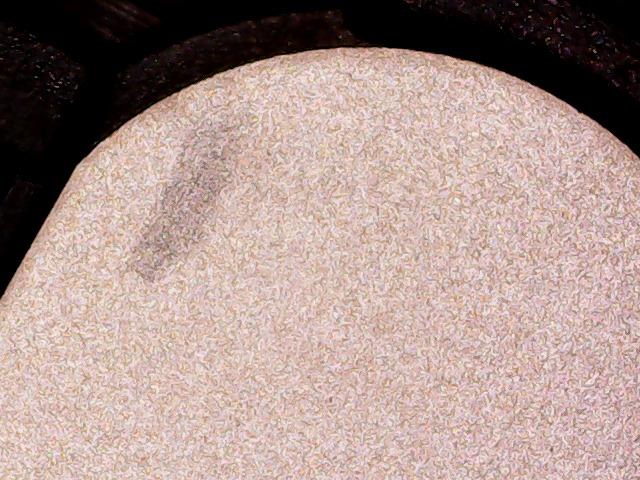

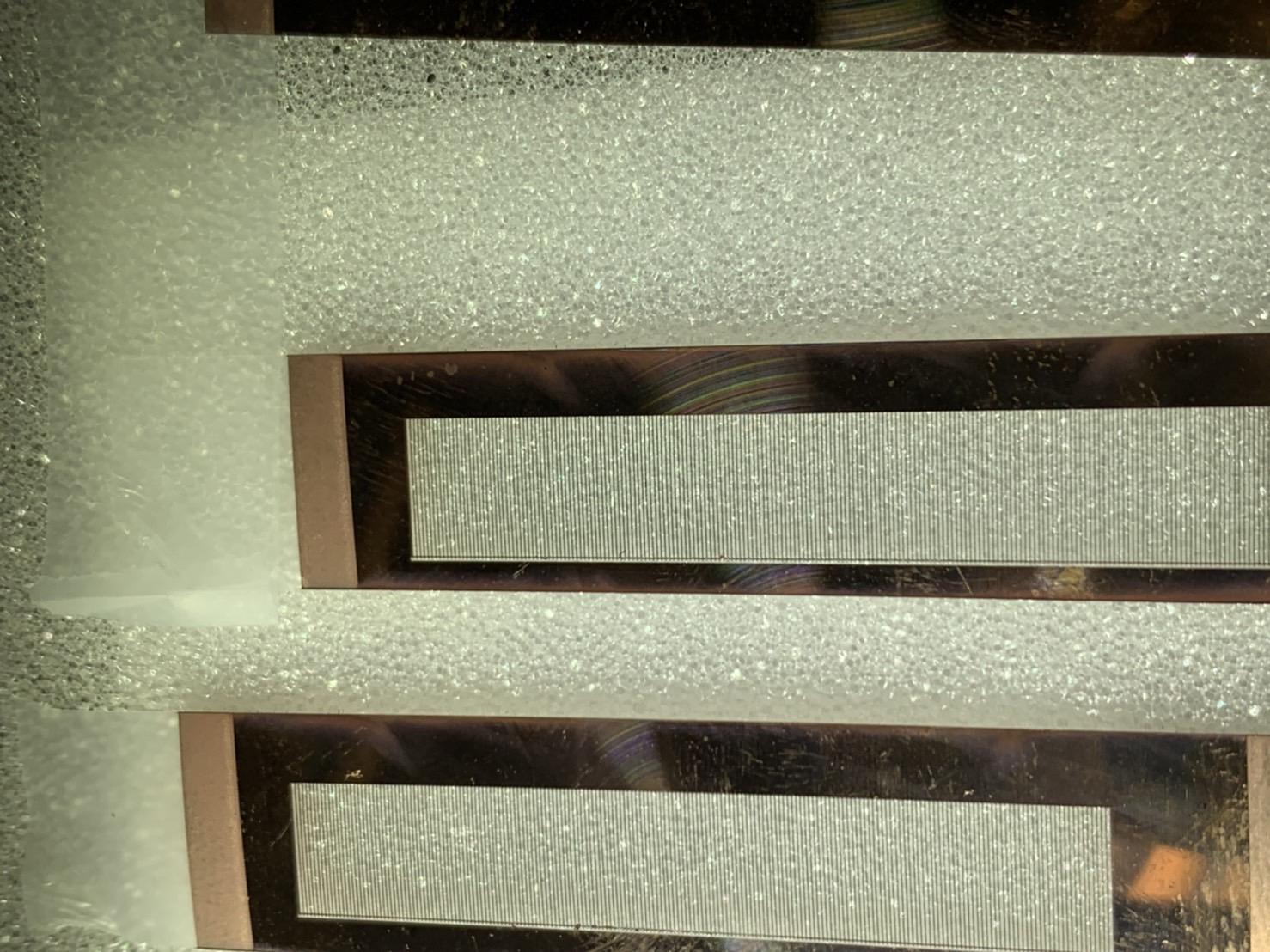

清洗前，外觀正面及背面。

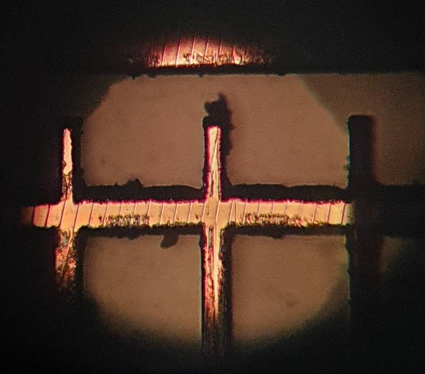

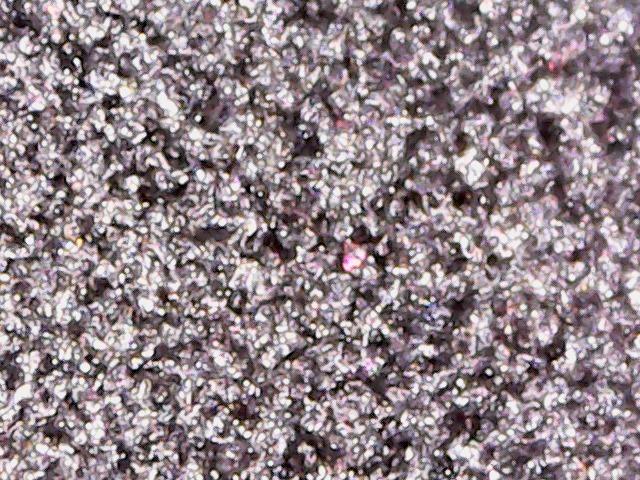

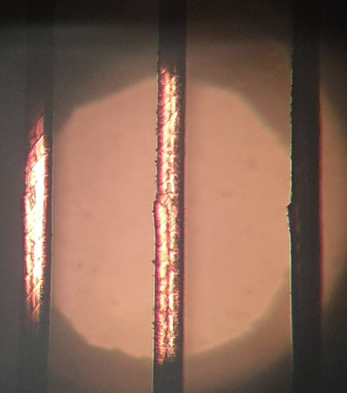

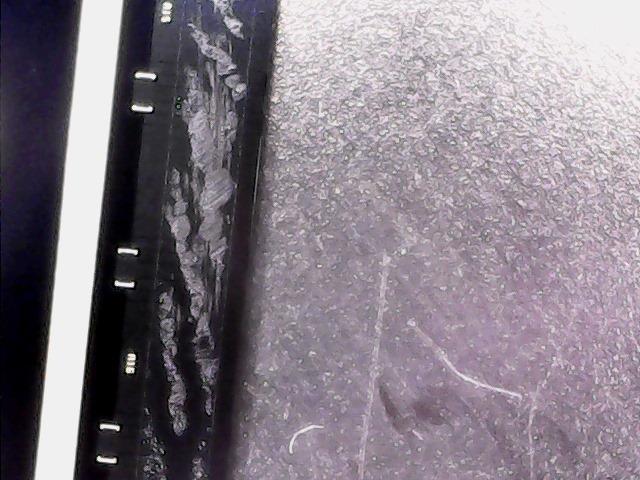

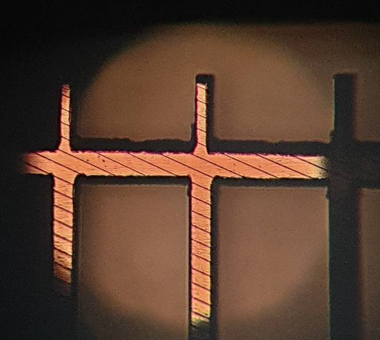

以顯微鏡放大100倍觀察：發現表面布滿碳黑、粉塵髒污。

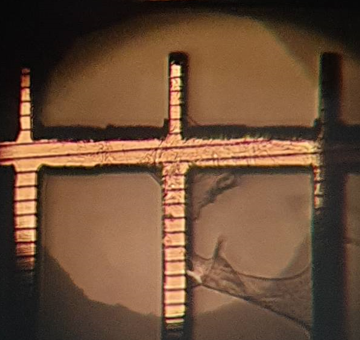

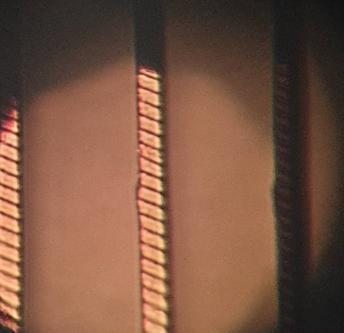

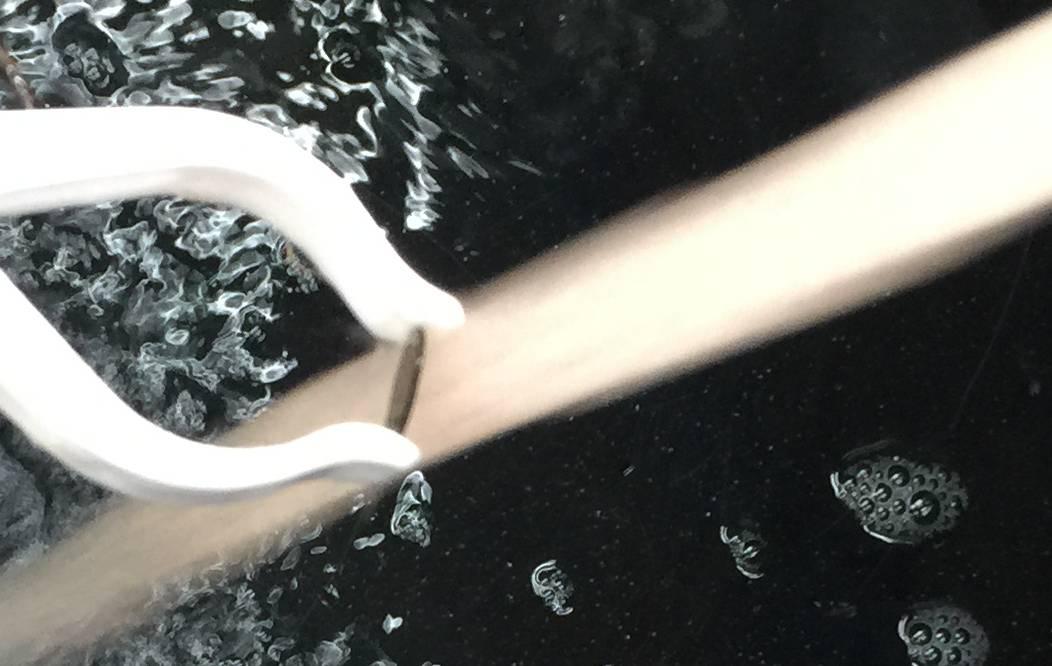

取一片銅片，置於室溫下(25℃) 微塵清洗劑PTC17^plus中(100%原液)，以40Khz，100W/L超音波清洗180秒。取出沖水，潤洗乾淨清除patticle。再以氧化銅還原劑COR01D浸泡約1分鐘，還原氧化銅。以顯微鏡放大100倍觀察：發現表面碳黑、粉塵髒污已經清除乾淨。但是觀察到固定銅片以便於雷射切割的膠膜，有部分還殘留在銅探針上。

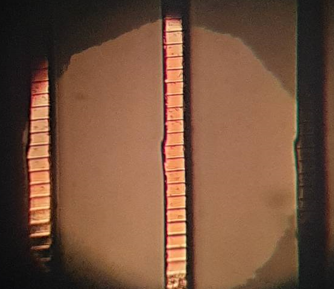

重複測試。再取一片銅片，置於室溫下(25℃) 微塵清洗劑PTC17^plus中(100%原液)，以40Khz，100W/L超音波清洗180秒。取出沖水，潤洗乾淨清除patticle。再以二氧化矽薄膜清洗劑SMC04浸泡約1分鐘，清除氧化銅。以顯微鏡放大100倍觀察：發現表面碳黑、粉塵髒污已經清除乾淨。也沒有觀察到膠膜殘留。

建議與討論：

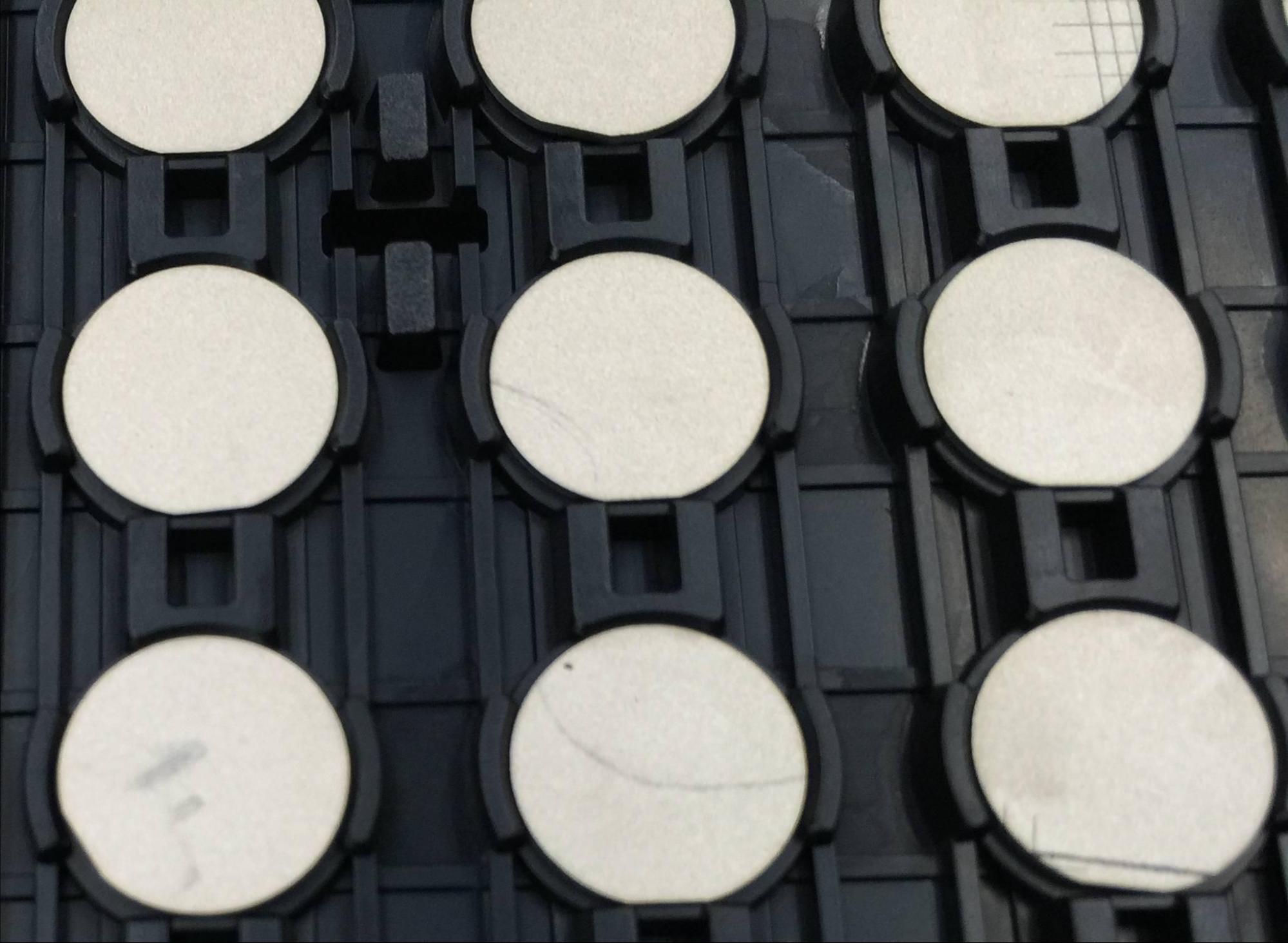

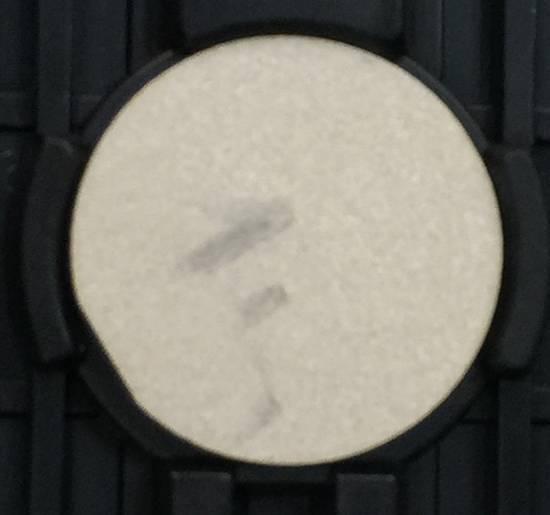

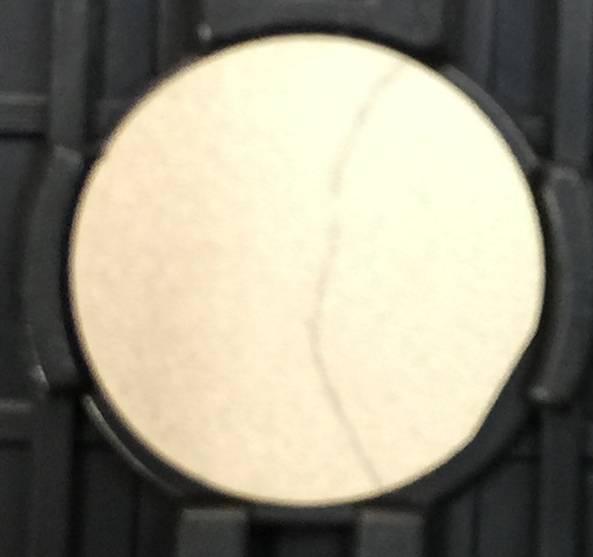

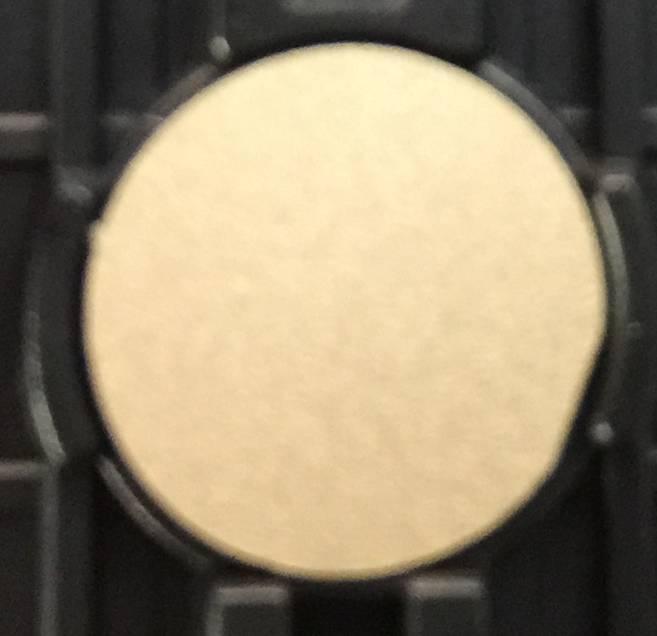

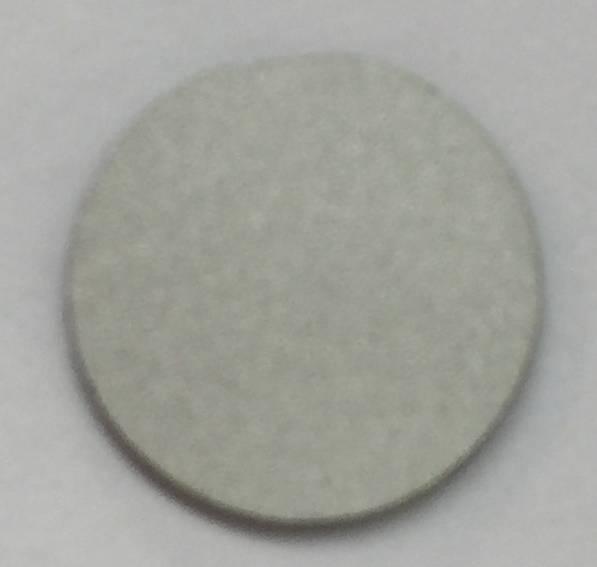

清洗前，外觀正面及背面。

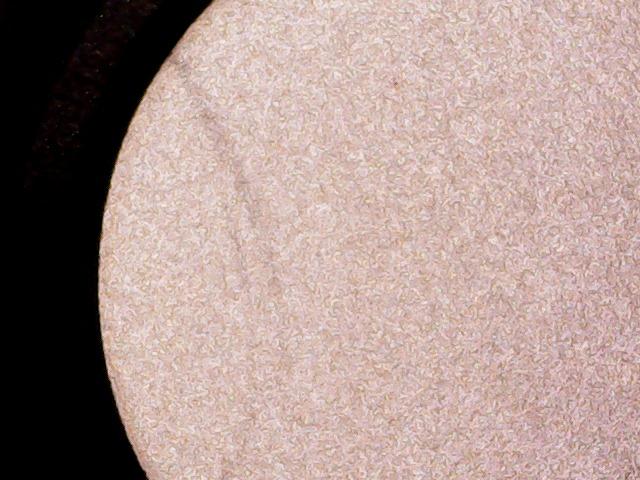

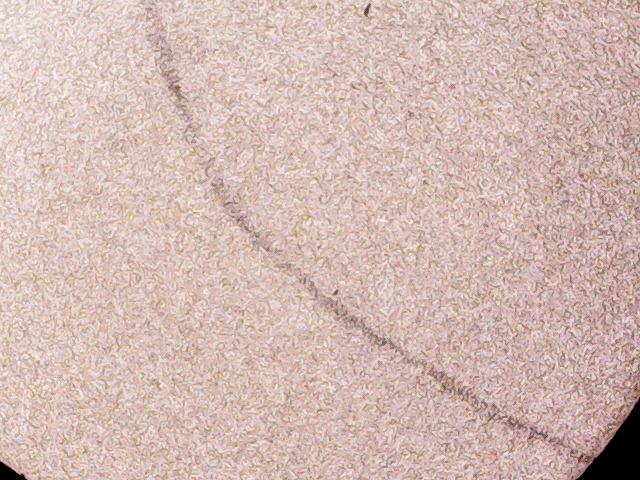

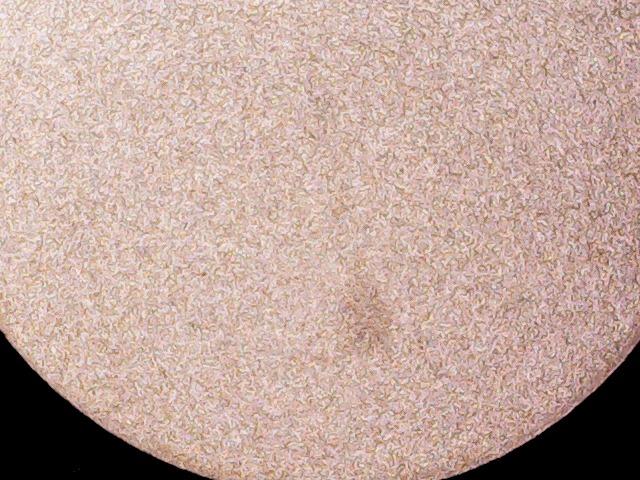

以顯微鏡放大50倍觀察：

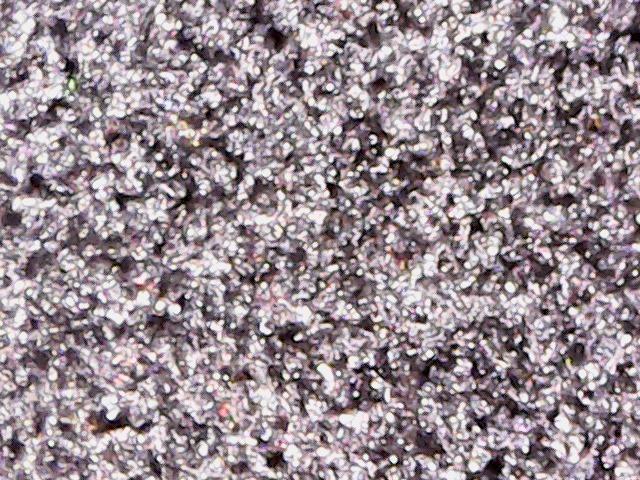

以顯微鏡放大800倍觀察，反而看不清楚：

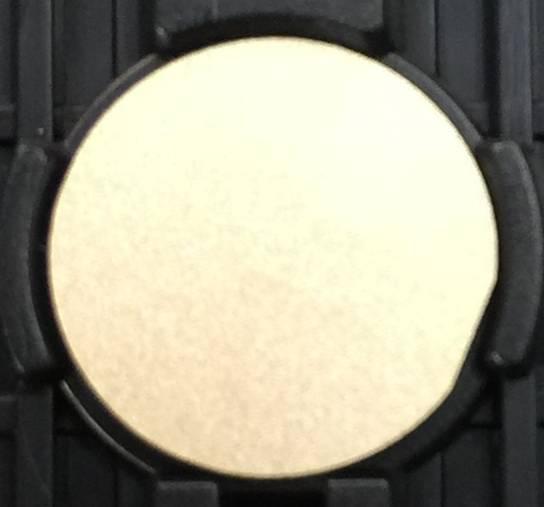

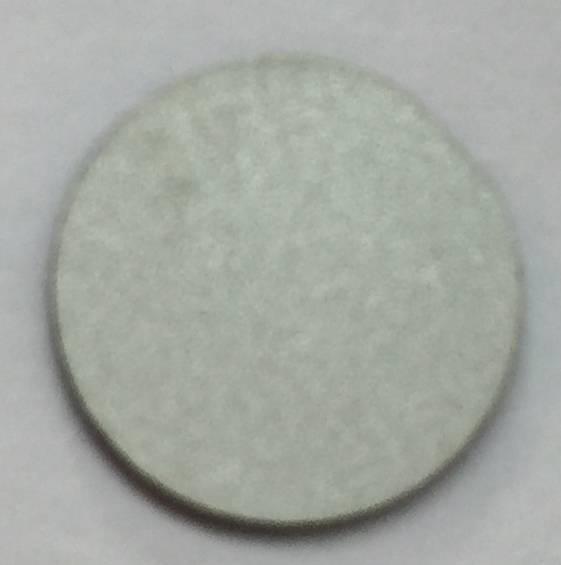

取一片IC晶片，置於室溫下(28℃) 微塵清洗劑PTC17^plus中，以40Khz，100W/L超音波清洗60秒。取出沖水，潤洗乾淨。發現表面黑色痕跡已經去除。

建議與討論：
