洗威TMPTC18微塵清洗劑應用於清除石英環鍍層殘留測試報告

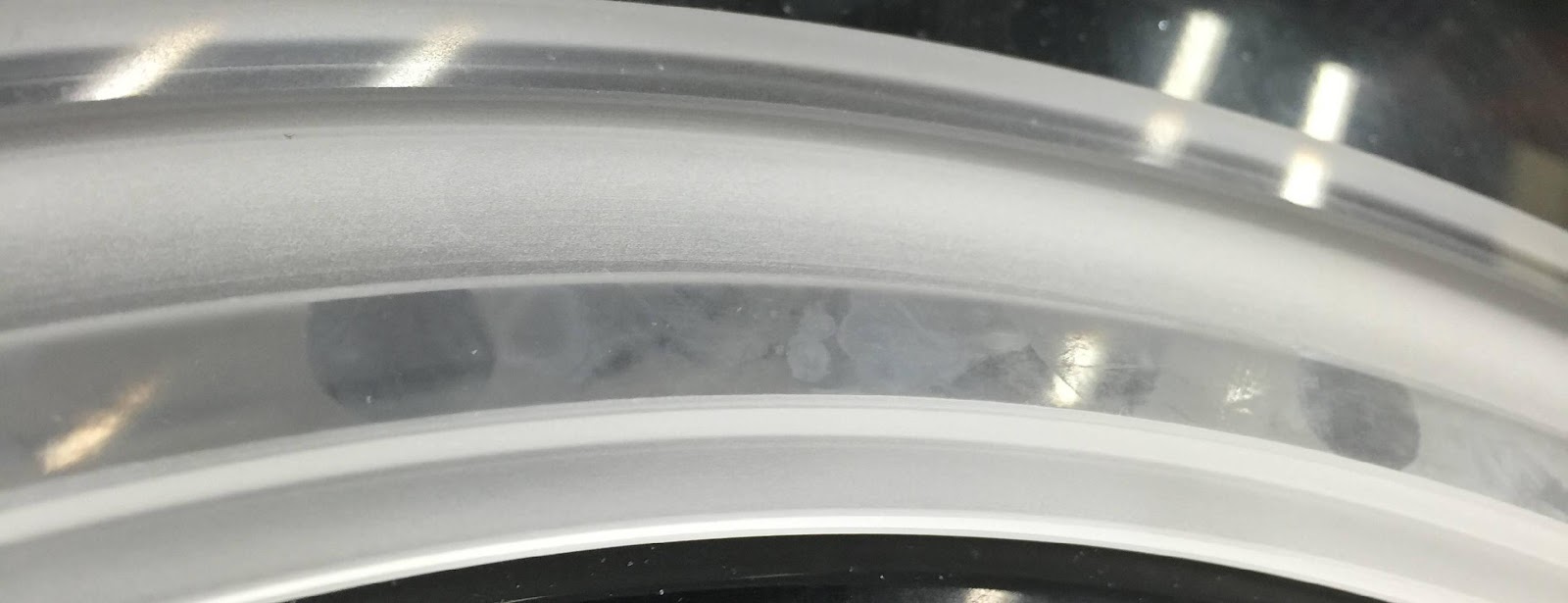

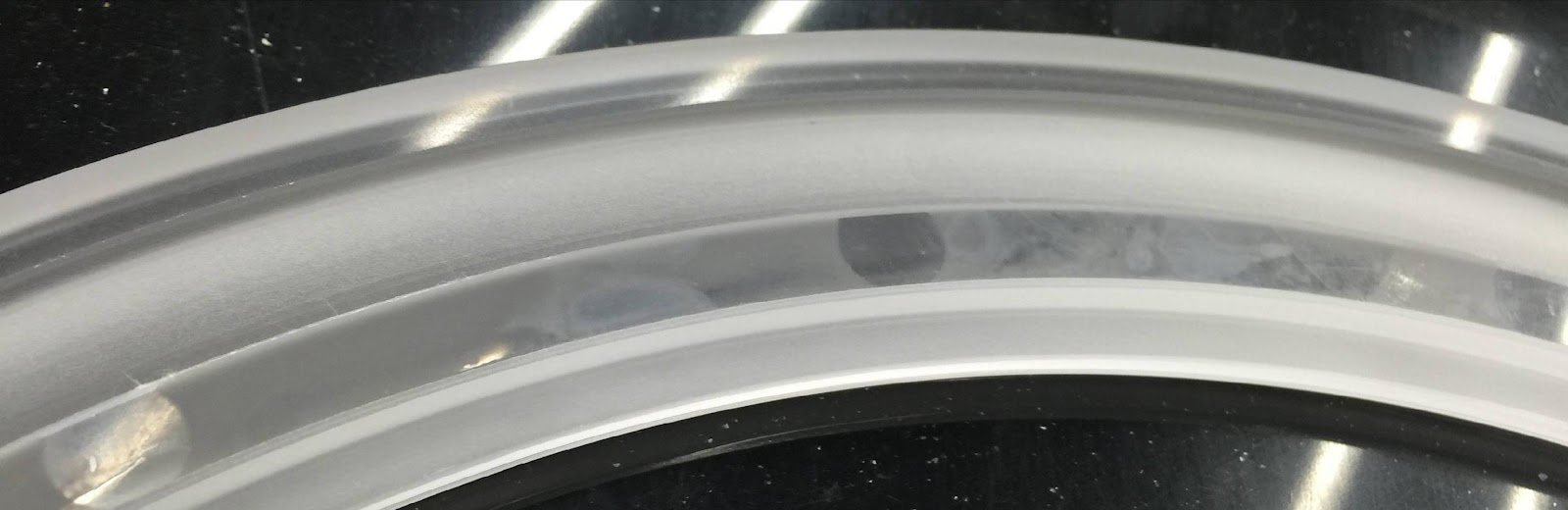

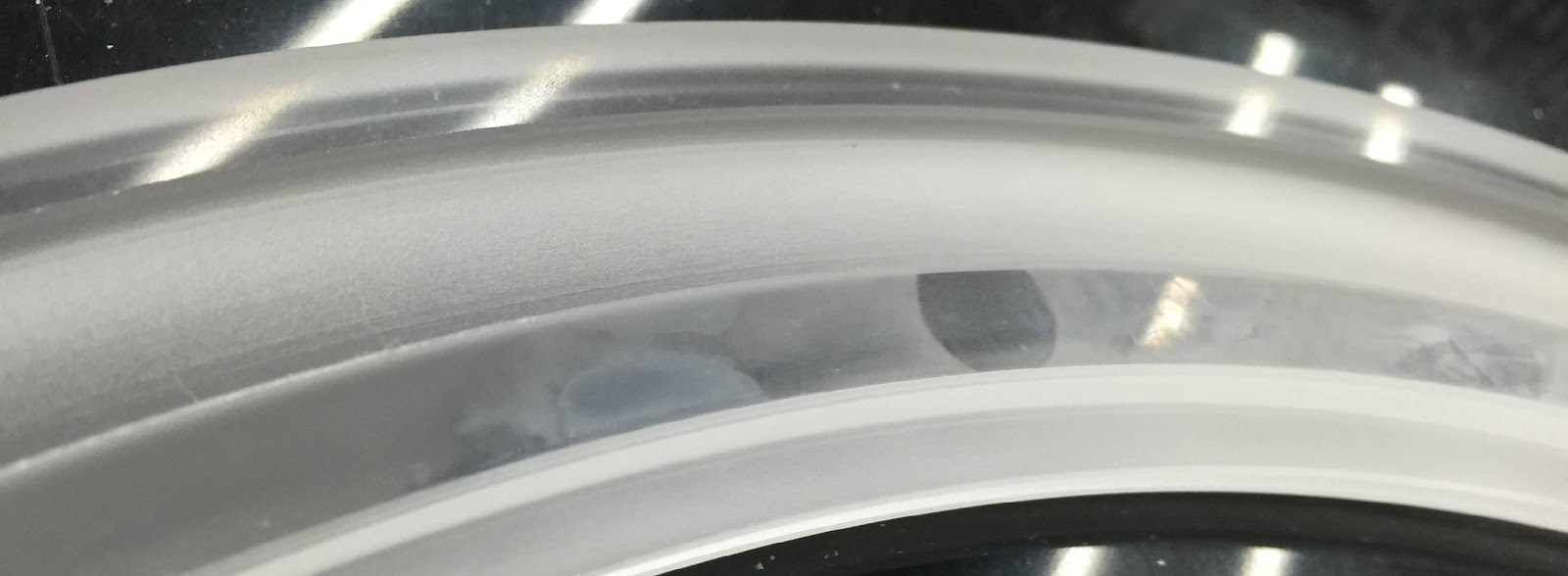

清洗前，石英環外觀。

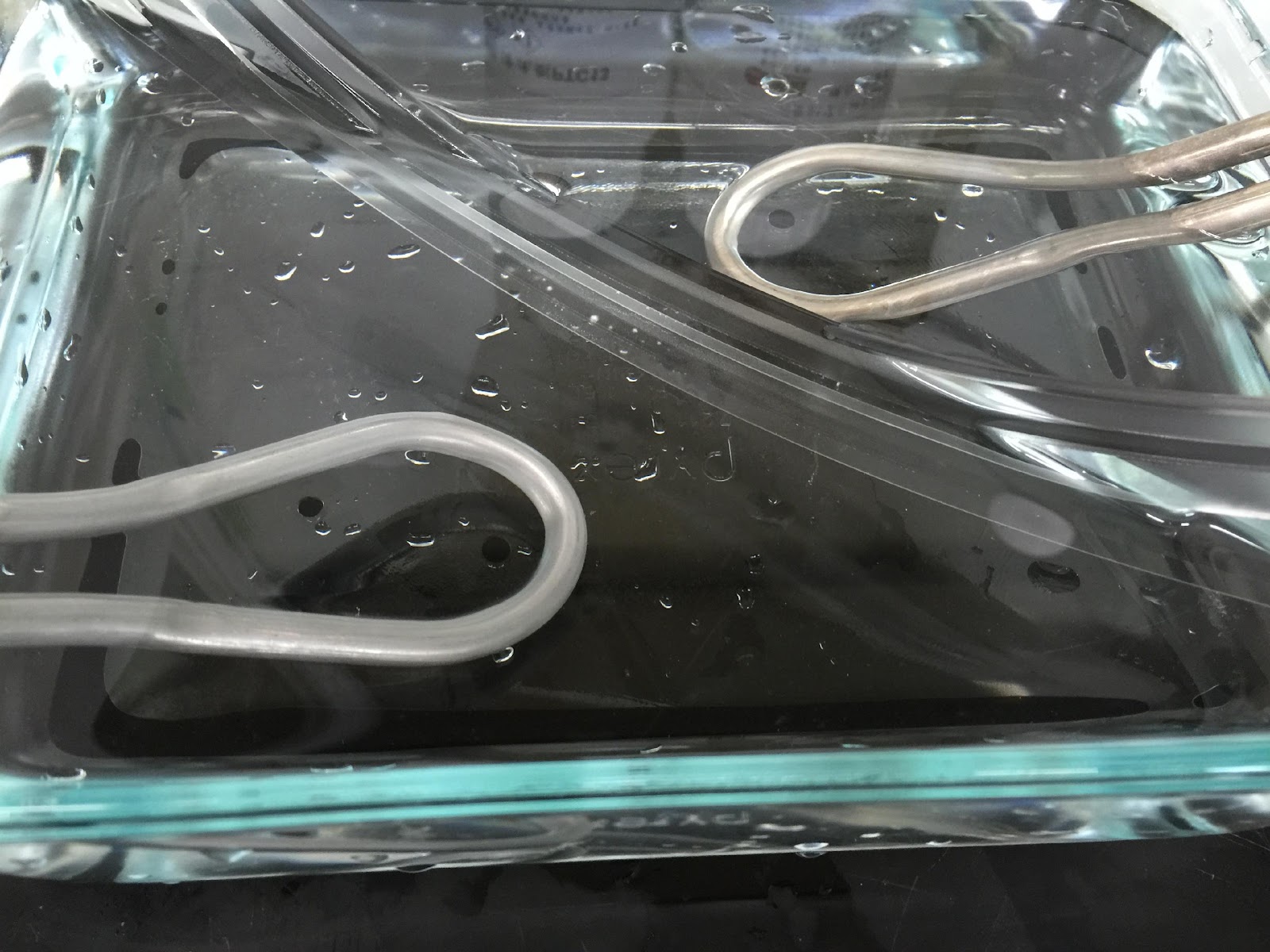

以PTC18清洗劑，在120~140℃下，浸泡60分鐘。由於石英環很大，只能浸泡一部分。取出後，以熱水清洗乾淨。

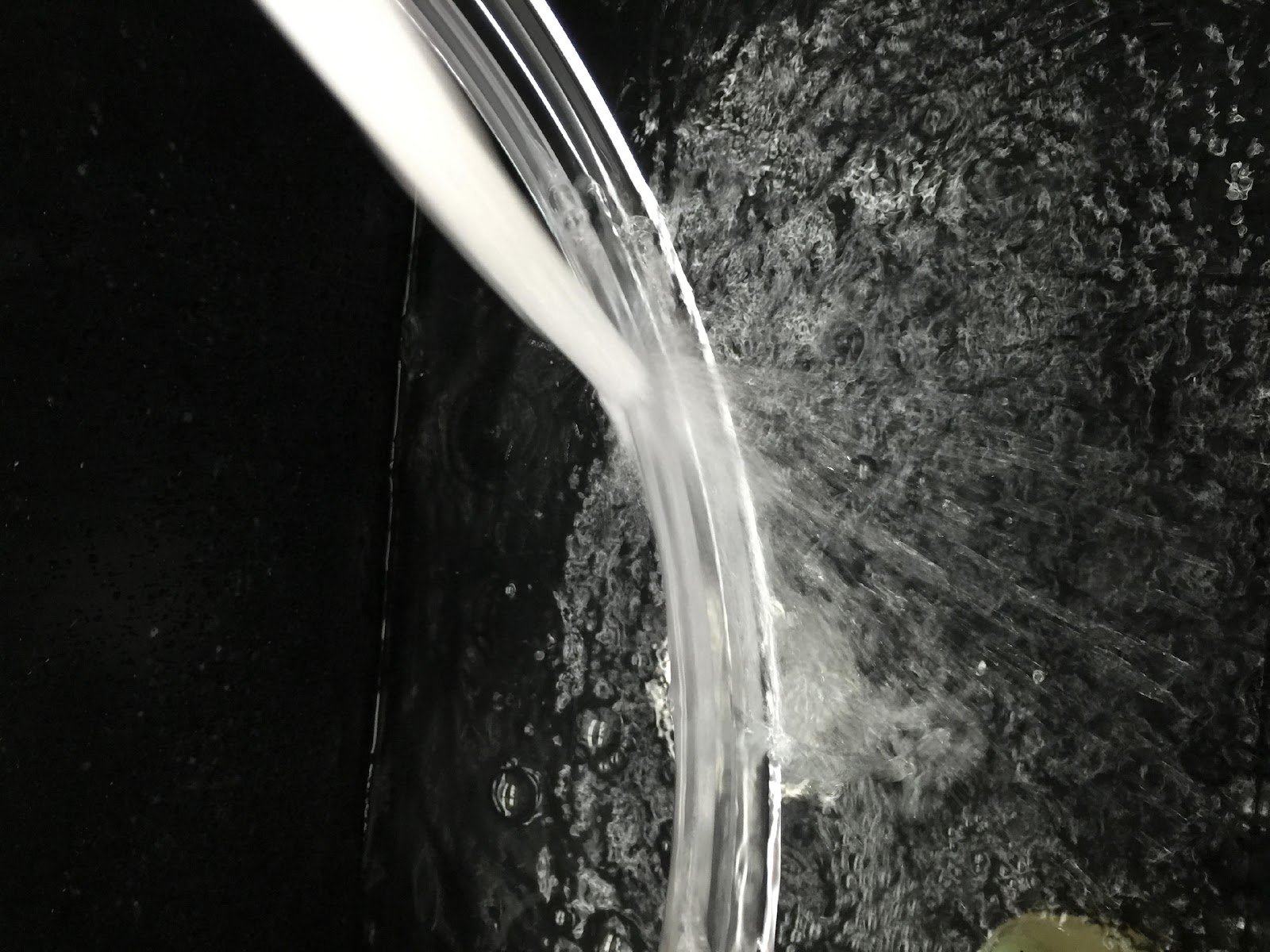

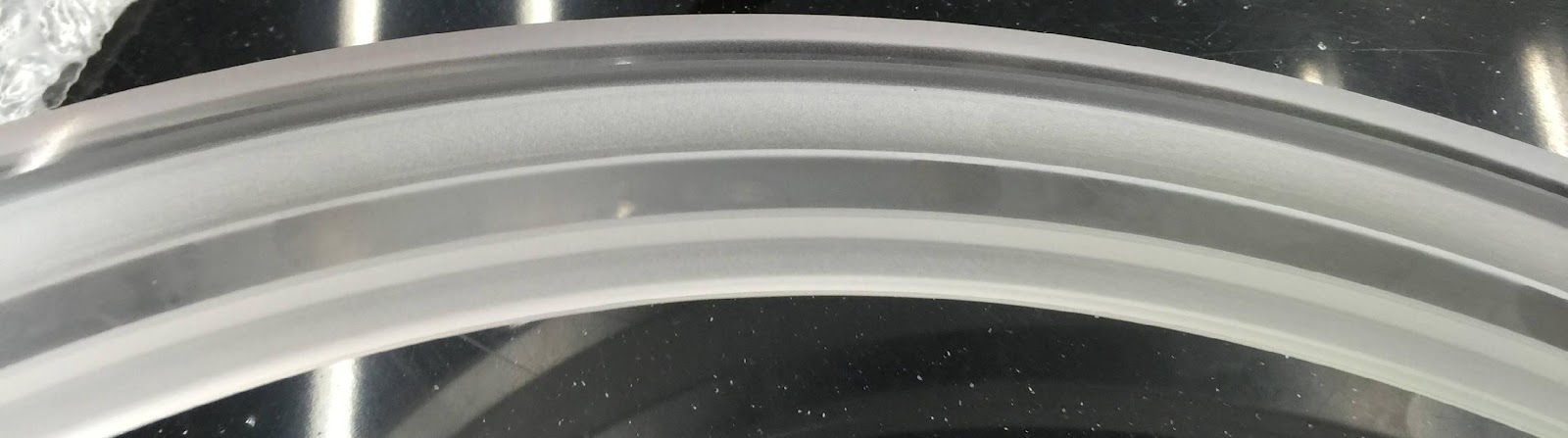

以風槍吹乾後。發現白霧狀殘留物已明顯變淡。

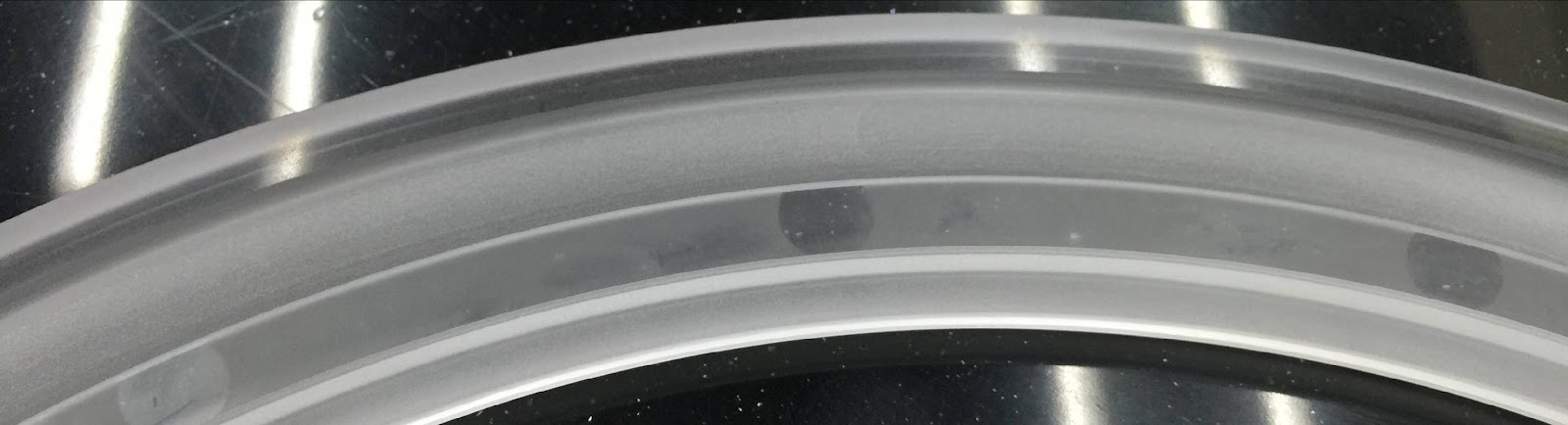

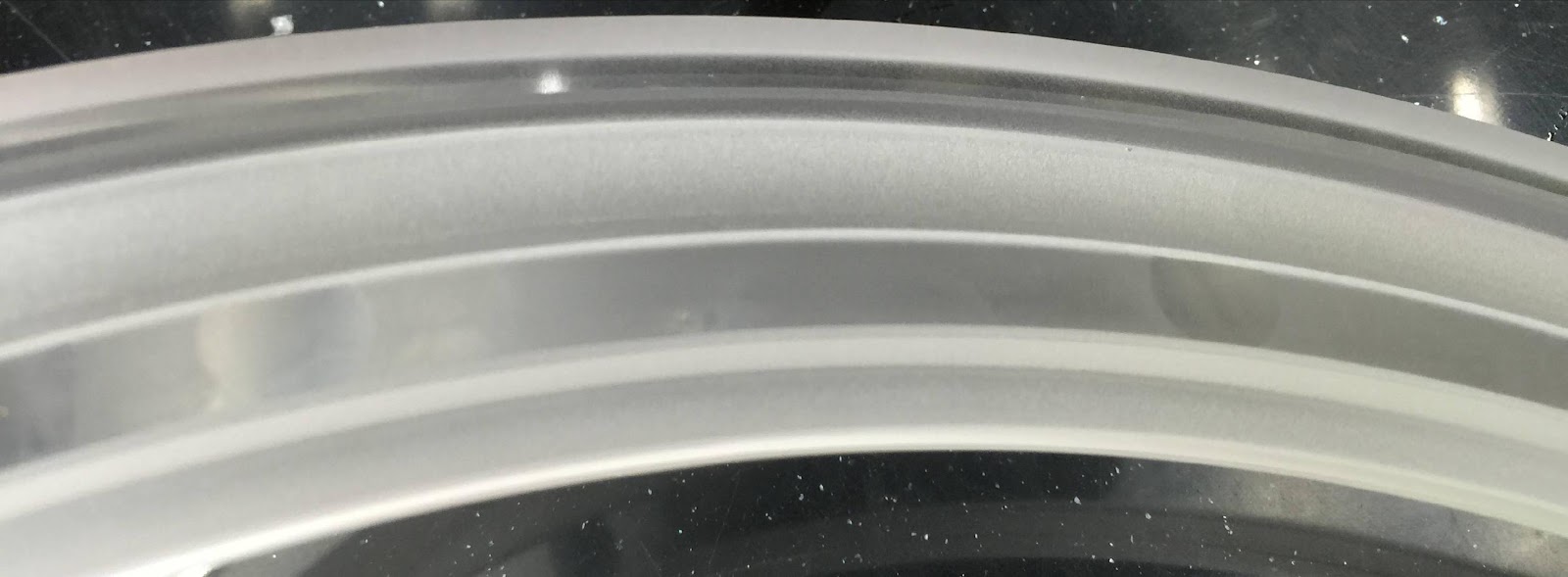

繼續測試。延長清洗時間，以PTC18清洗劑，在120~140℃下，浸泡3小時。取出，以熱水沖洗乾淨後，再以風槍吹乾。發現白霧狀殘留物已幾乎消失清除乾淨。
建議與討論：
洗威TMPTC18微塵清洗劑應用於剝除TiO2/SiO2氣相沉積40層鍍層清洗測試報告

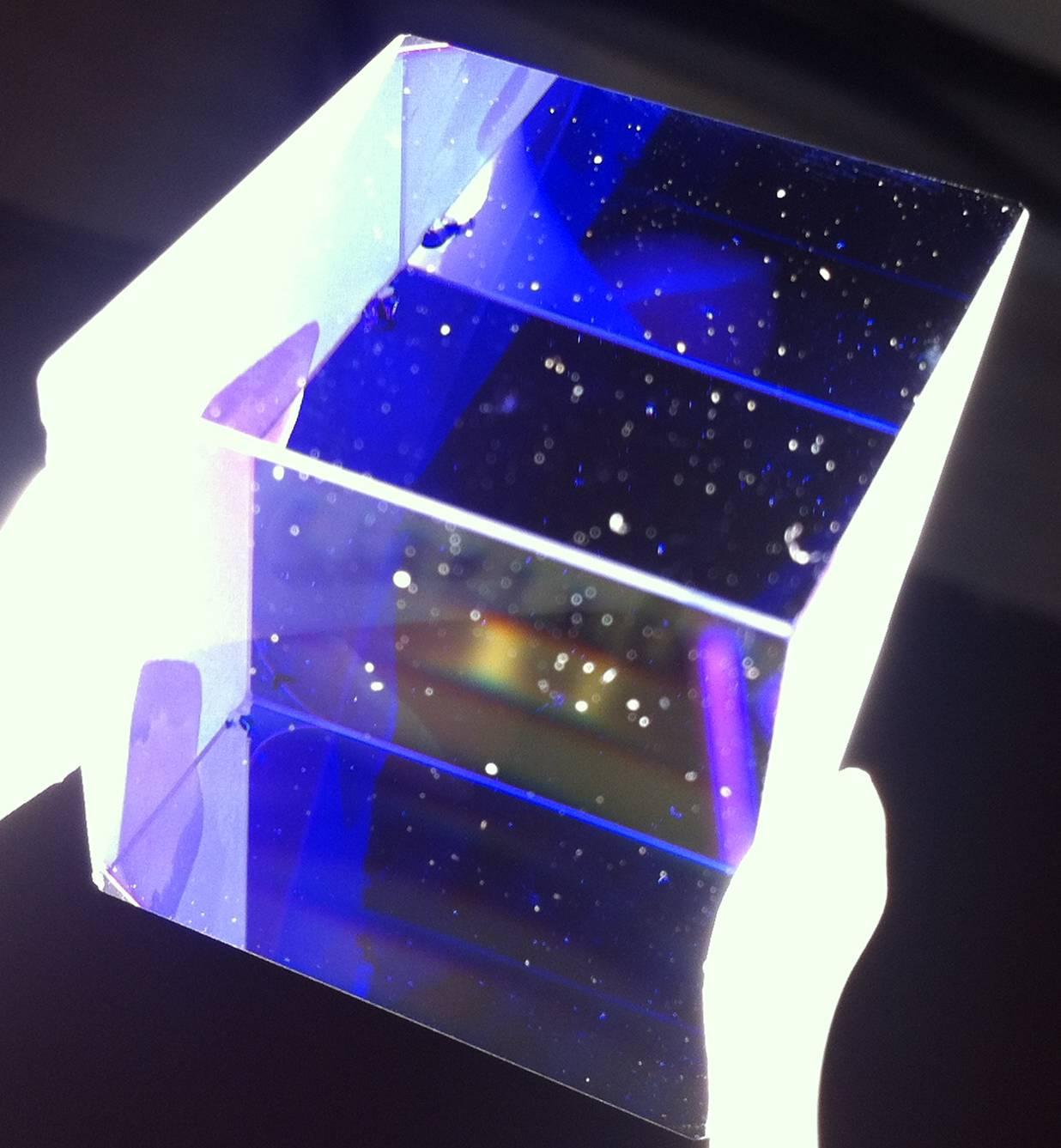

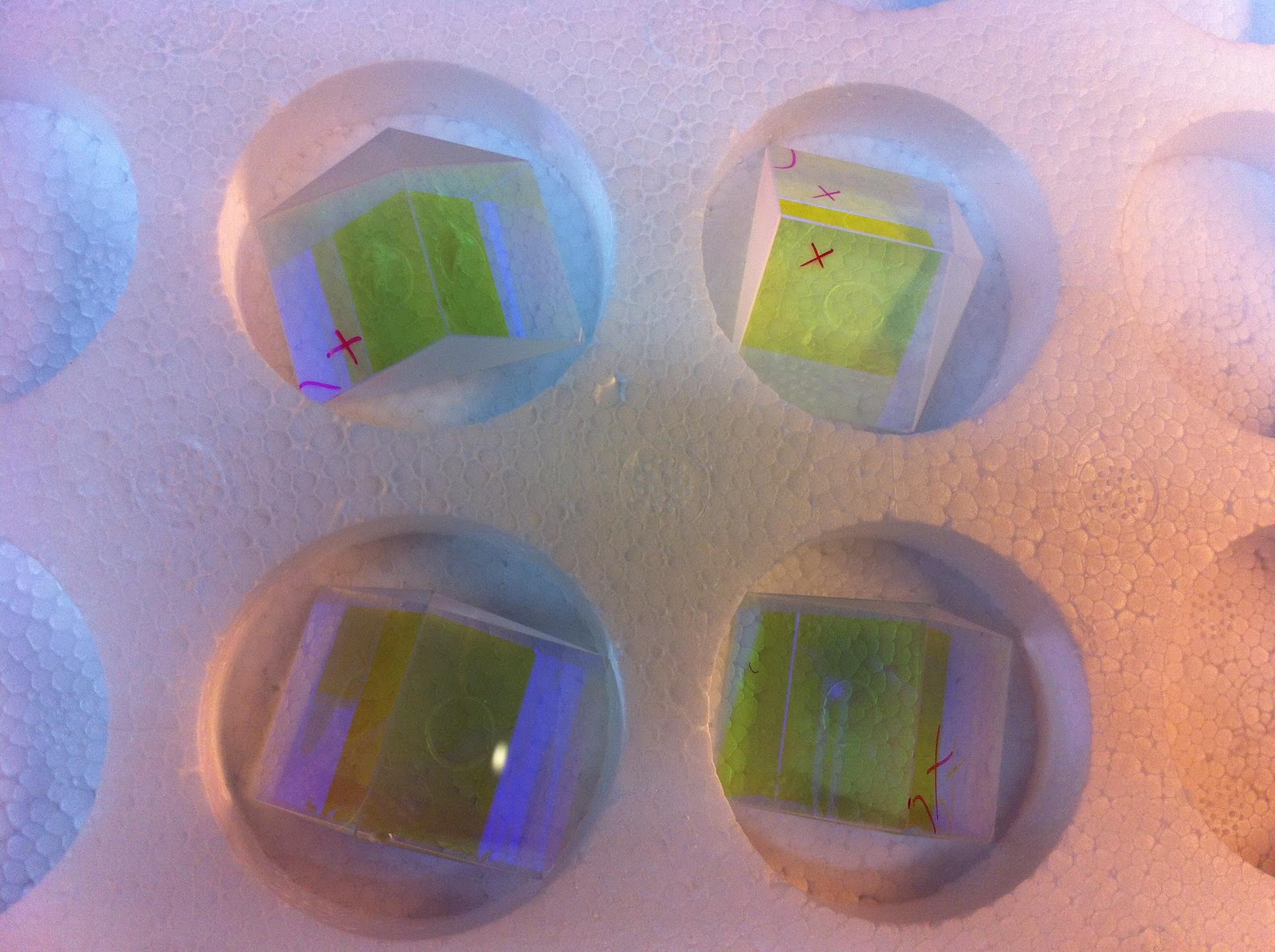

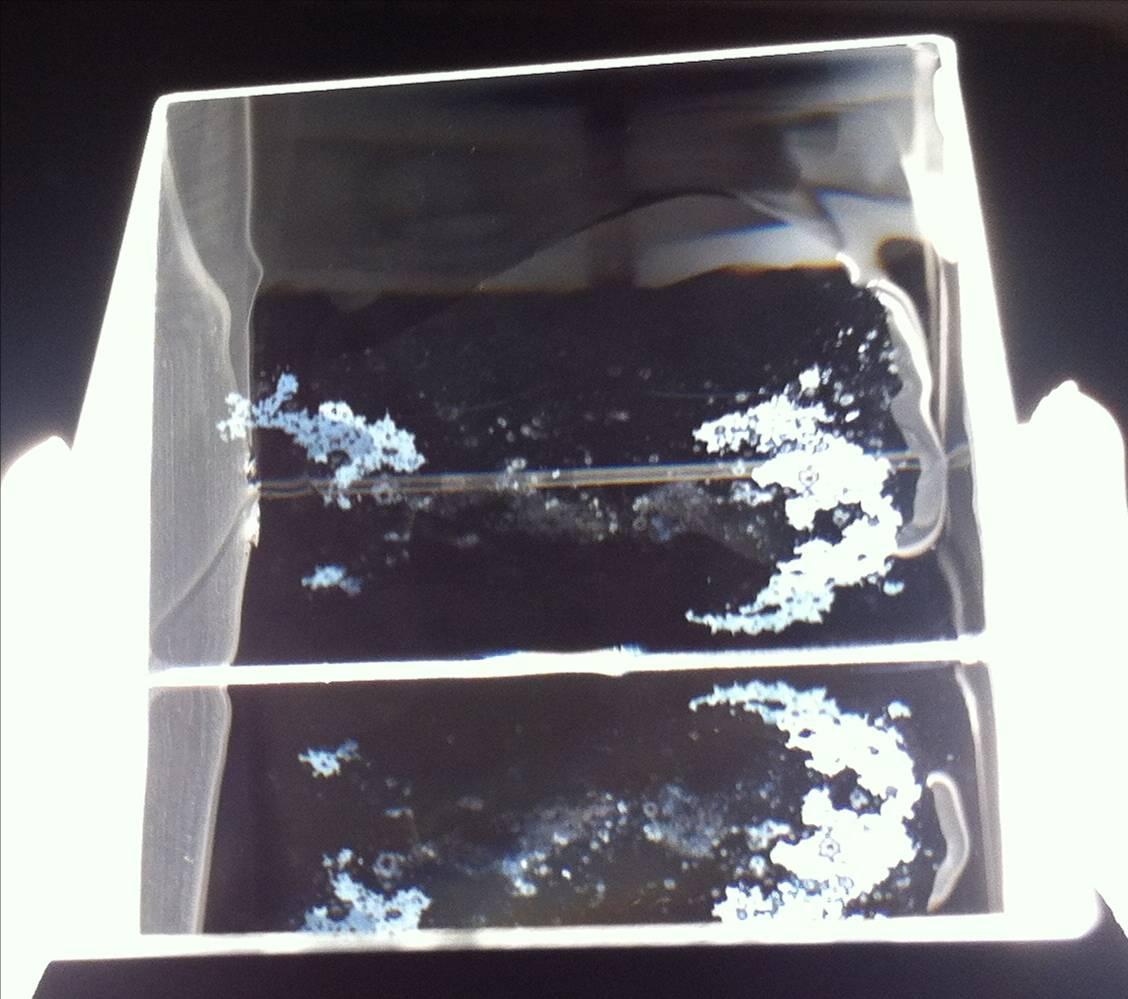

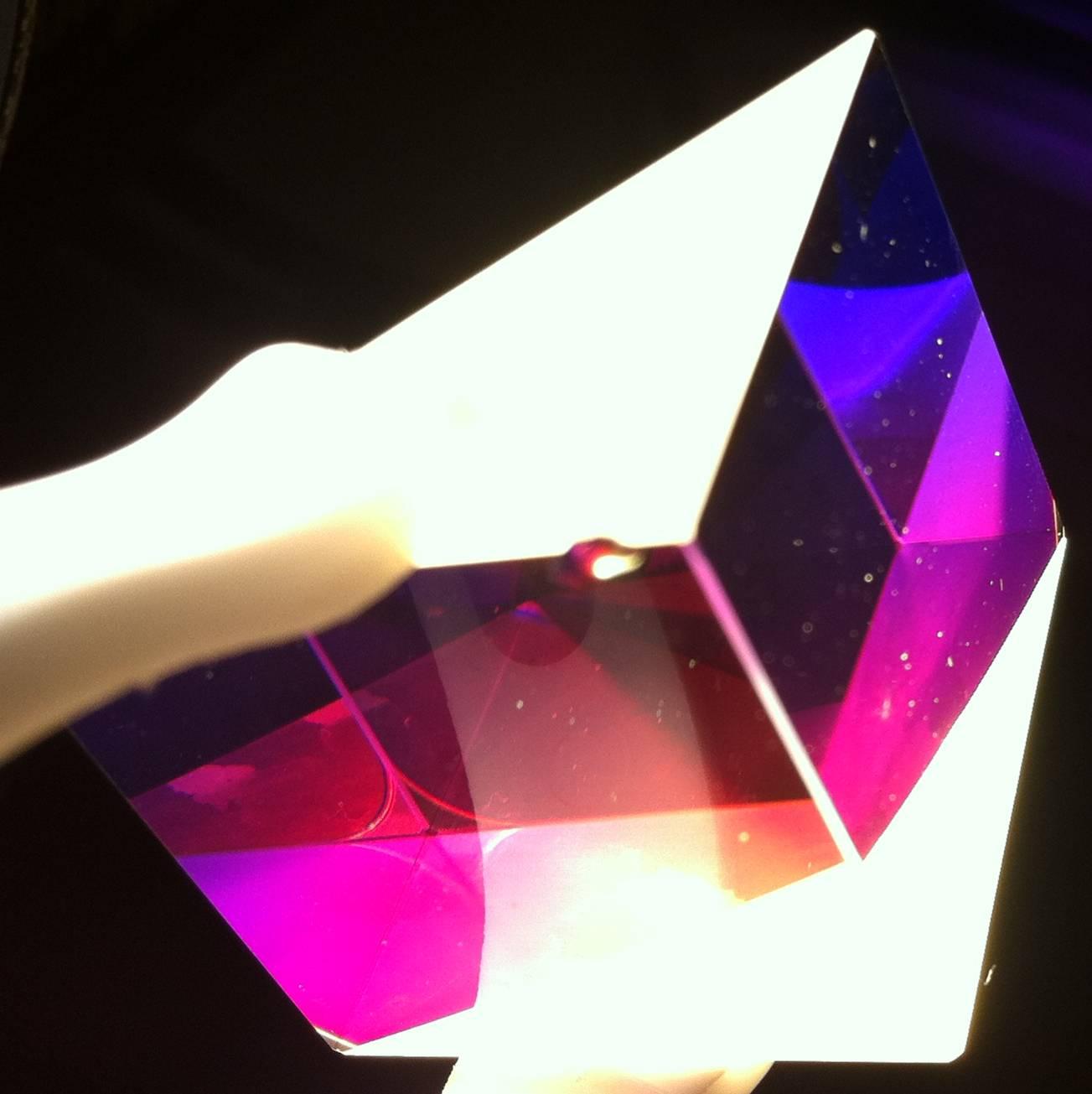

清洗前，沉積二氧化鈦/二氧化矽金屬鍍層共40層的透鏡外觀。在暗室強光燈照射下，旋轉透鏡不同的角度有不同的光澤。

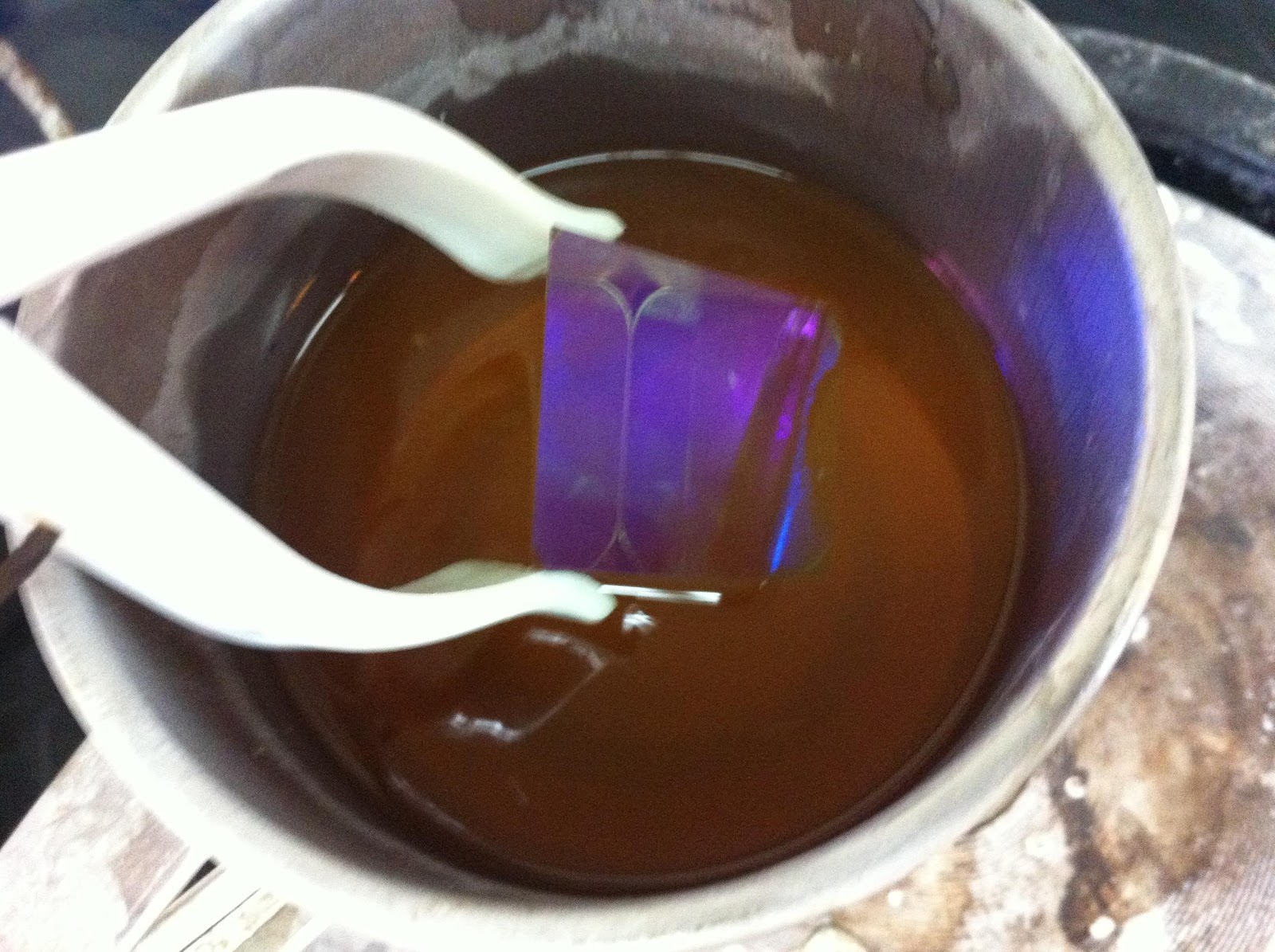

以PTC18清洗劑，在100~120℃下，浸泡30分鐘。

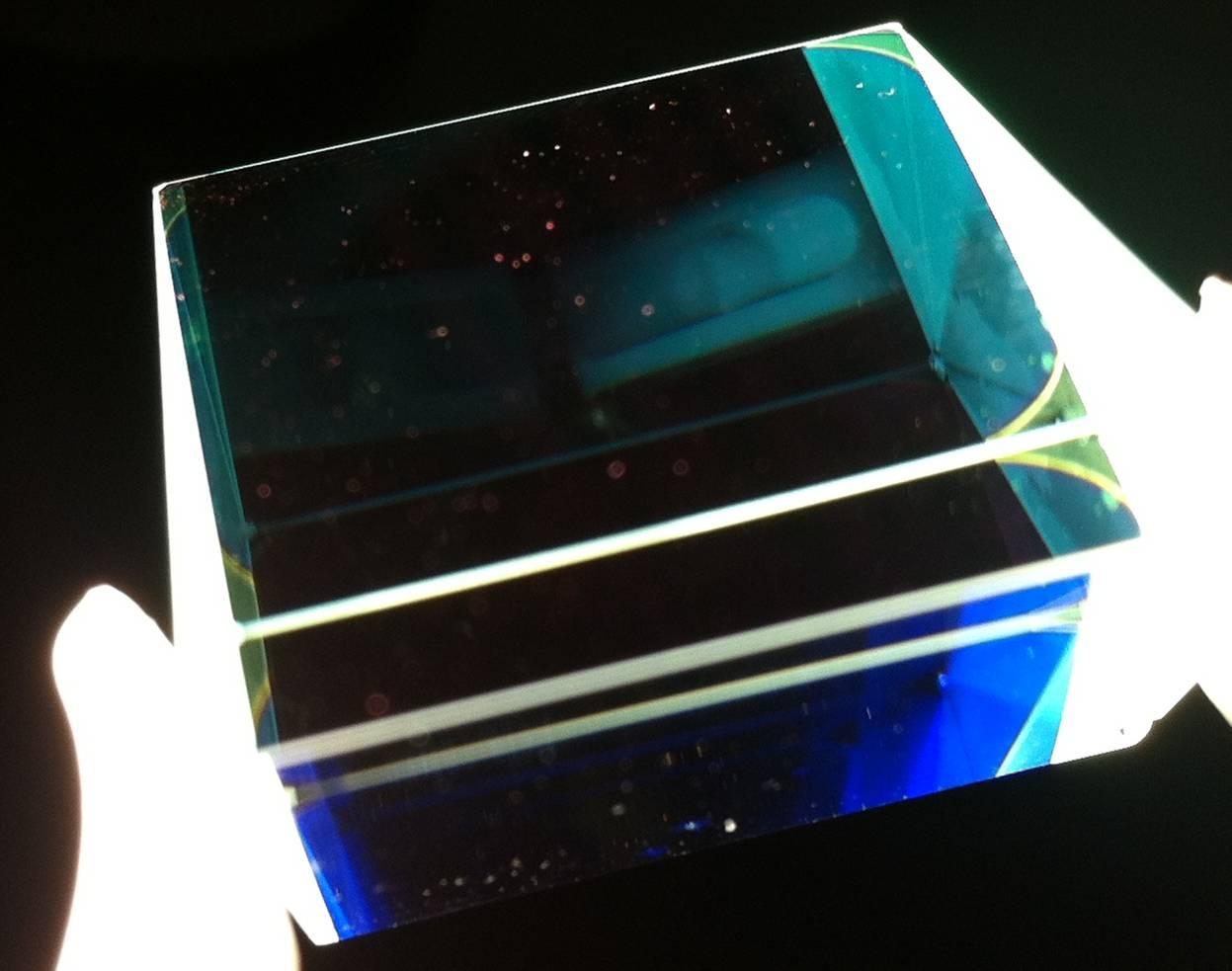

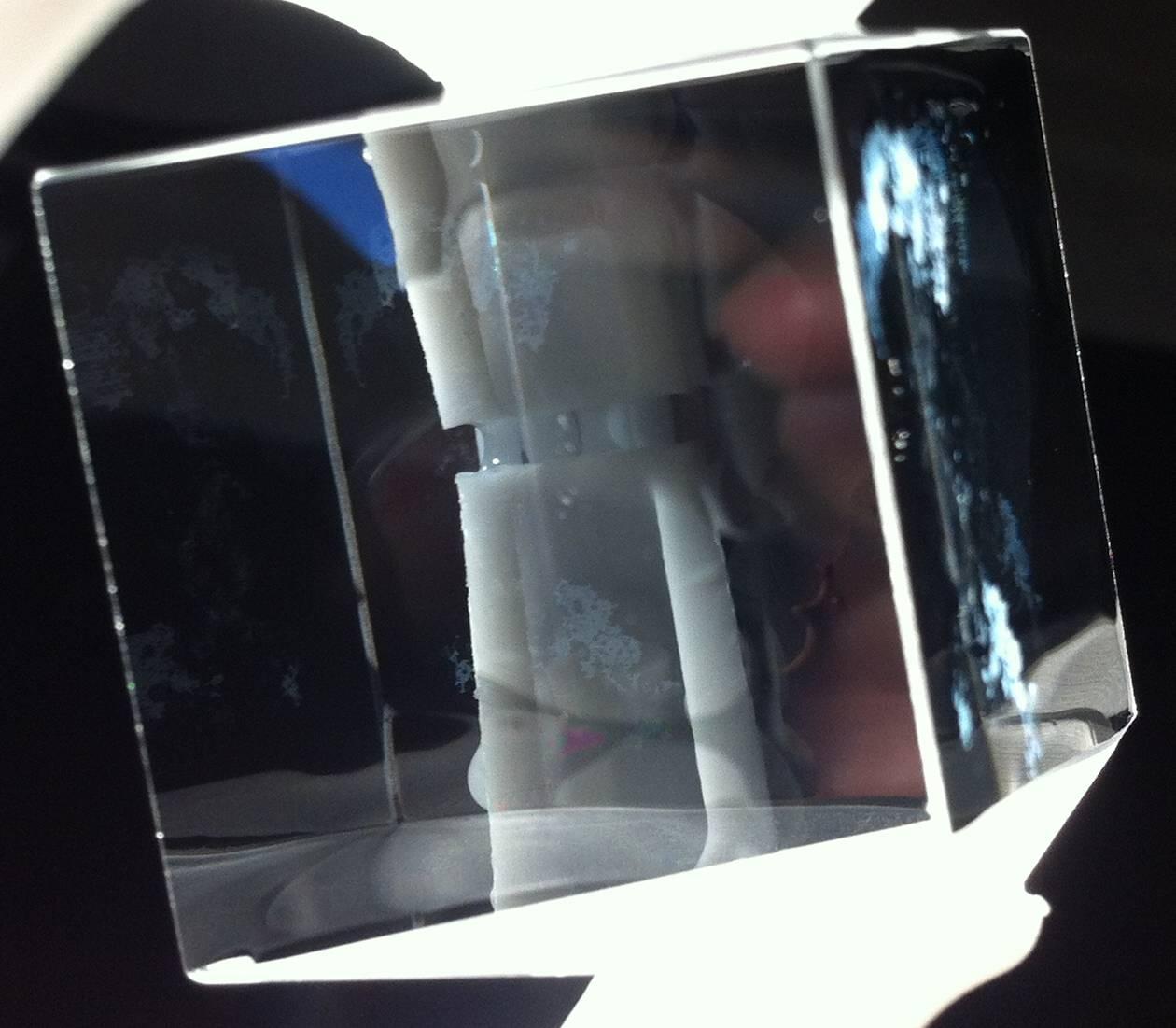

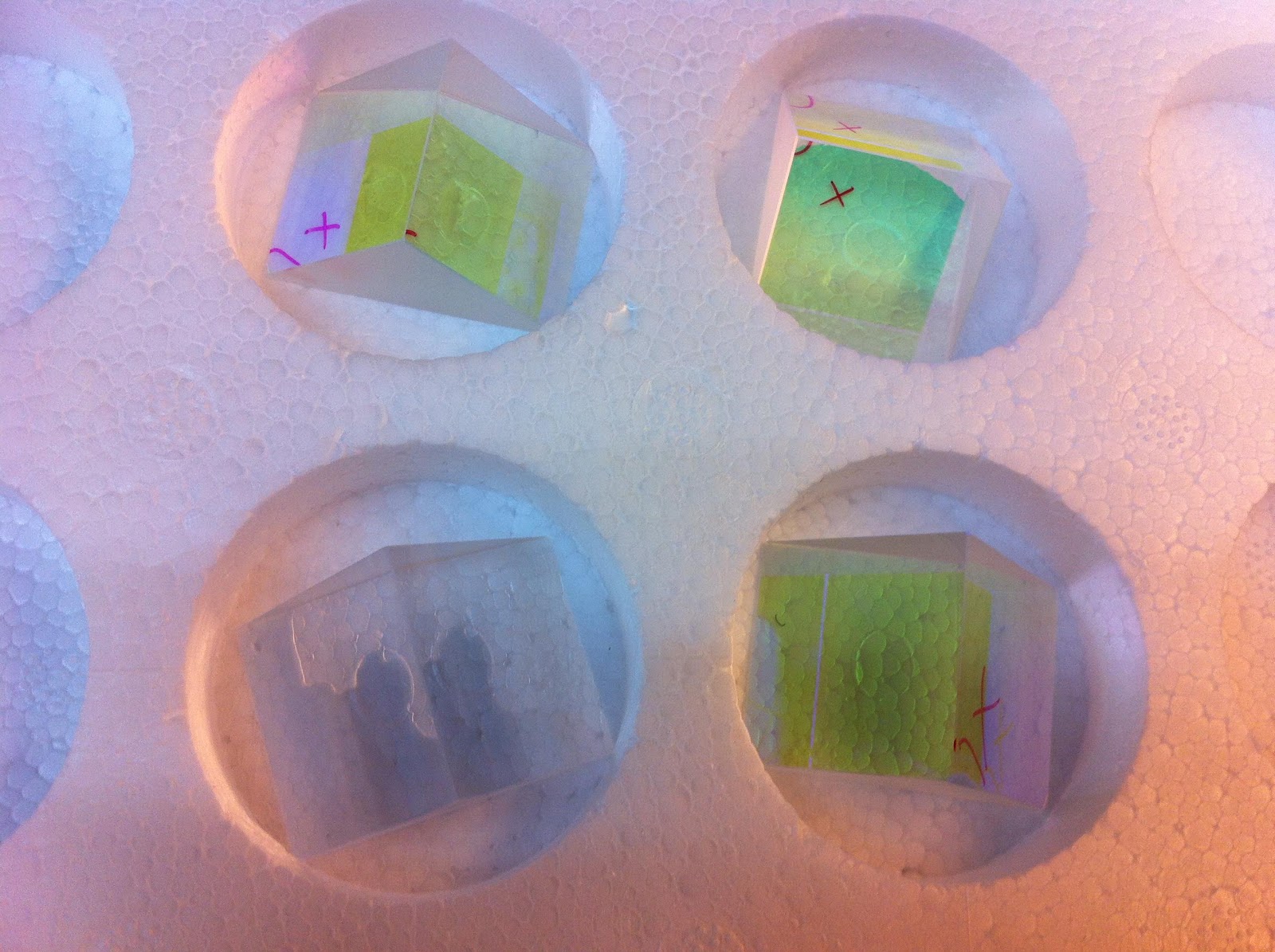

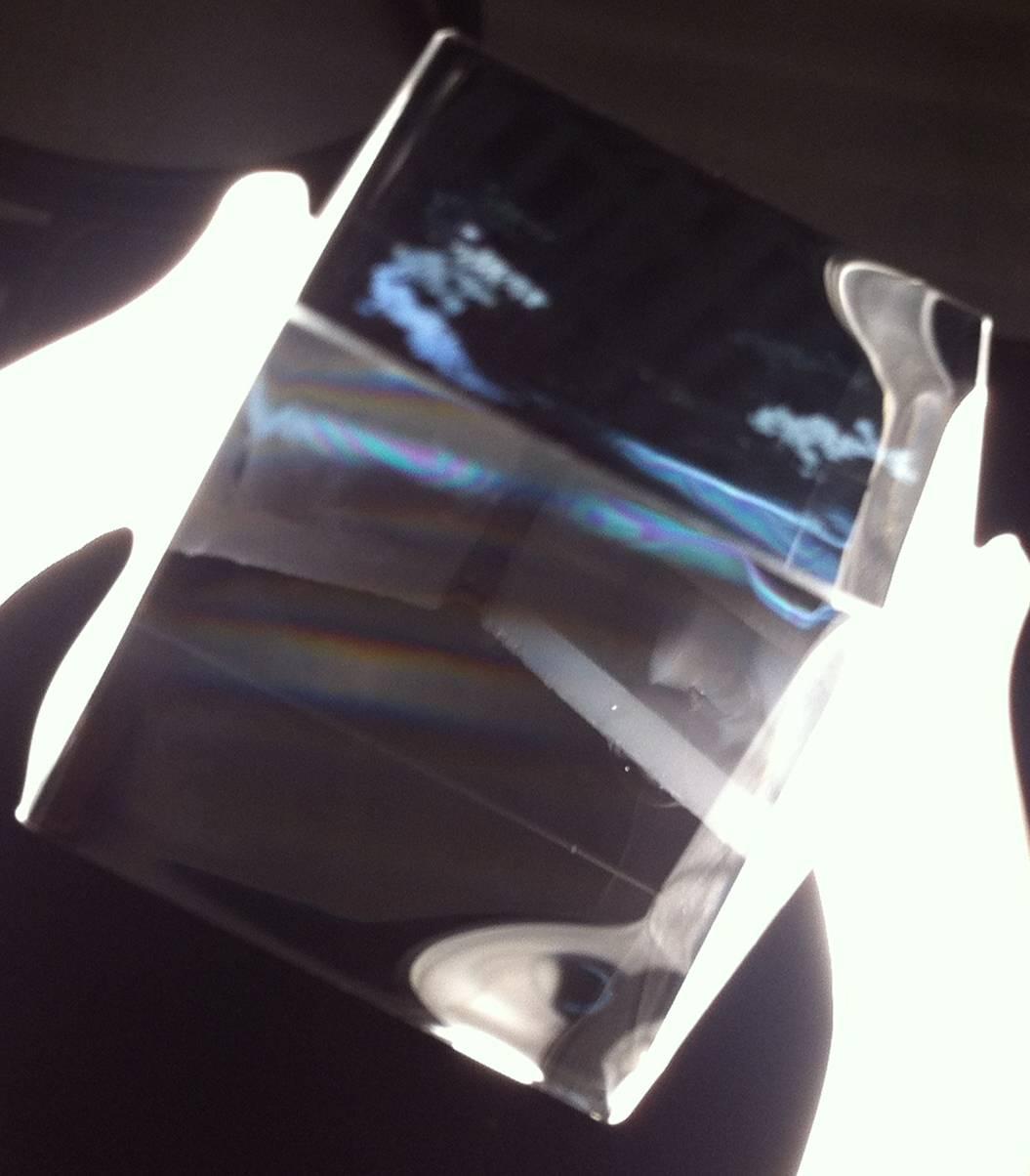

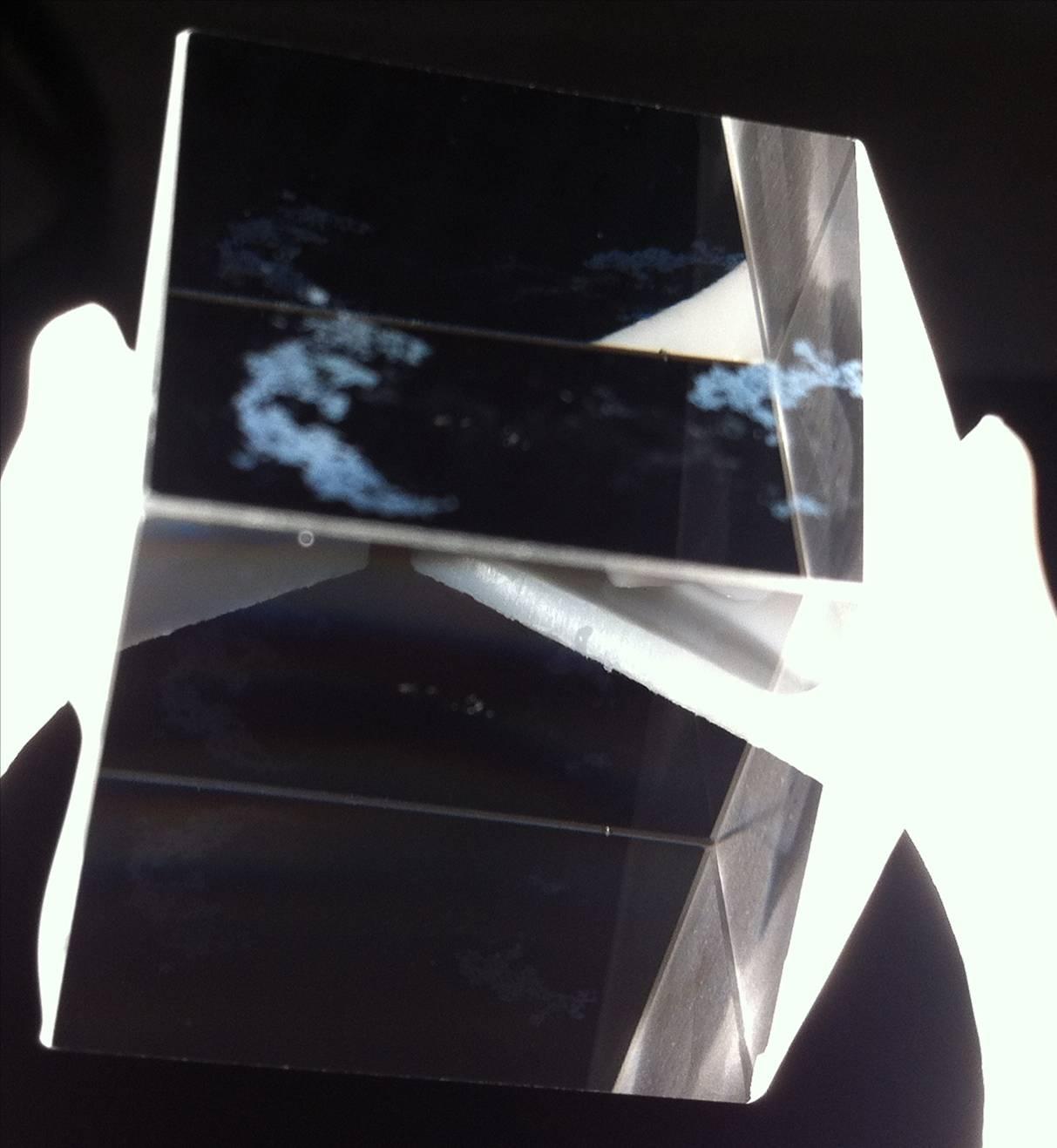

取出後，待透鏡溫度下降後，以清水清洗乾淨。發現TiO2/SiO 40層鍍層已幾乎剝除。在暗室強光燈照射下，旋轉透鏡不同的角度也不再有不同的光澤顯現。剩餘的些微殘留鍍層，以氧化鈰/氧化鋁稍為研磨，即可快速清除乾淨。
建議與討論：
洗威TMPTC18微塵清洗劑應用於剝除SUS630不鏽鋼SiO2氣相沉積鍍層清洗測試報告

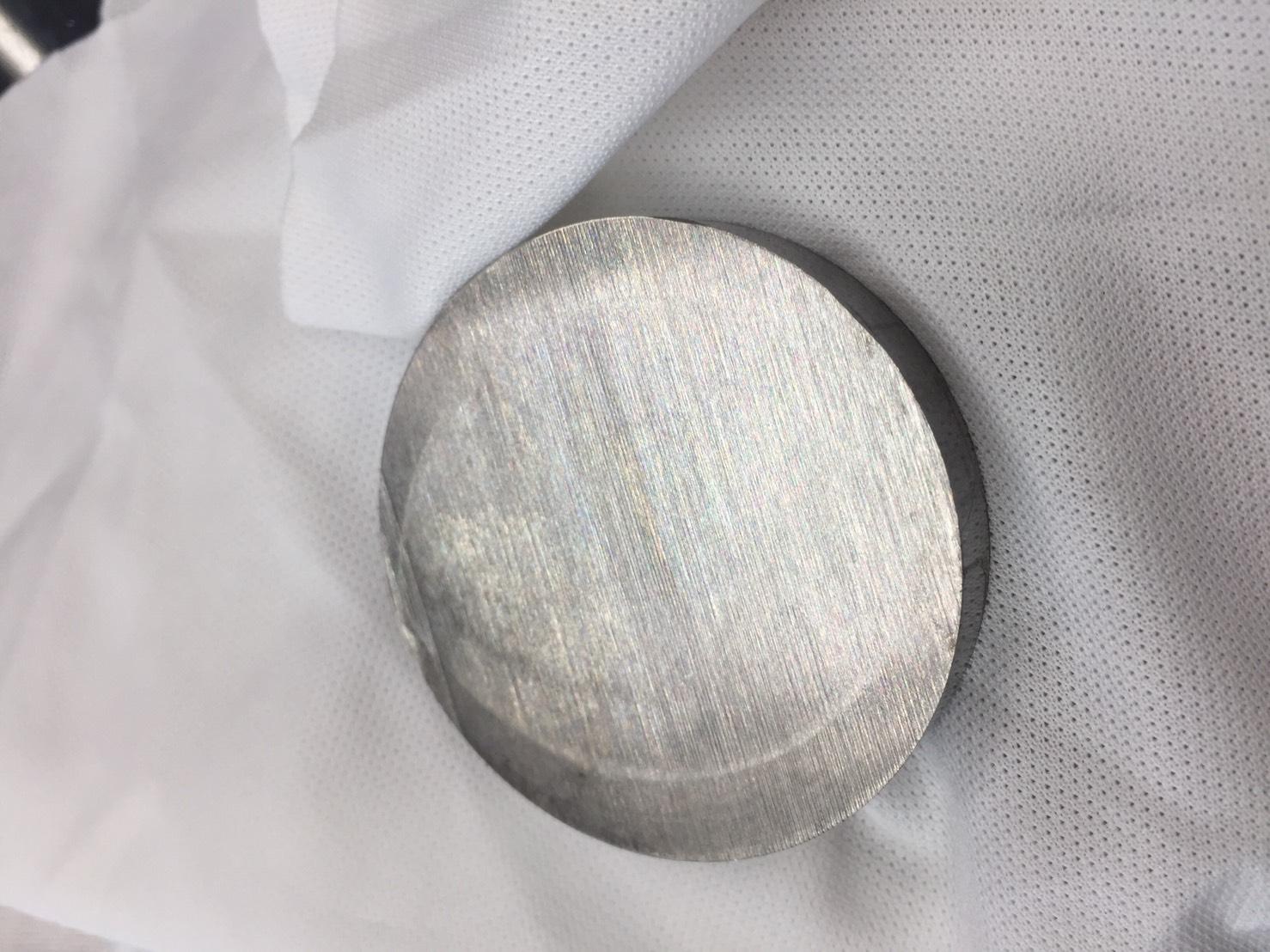

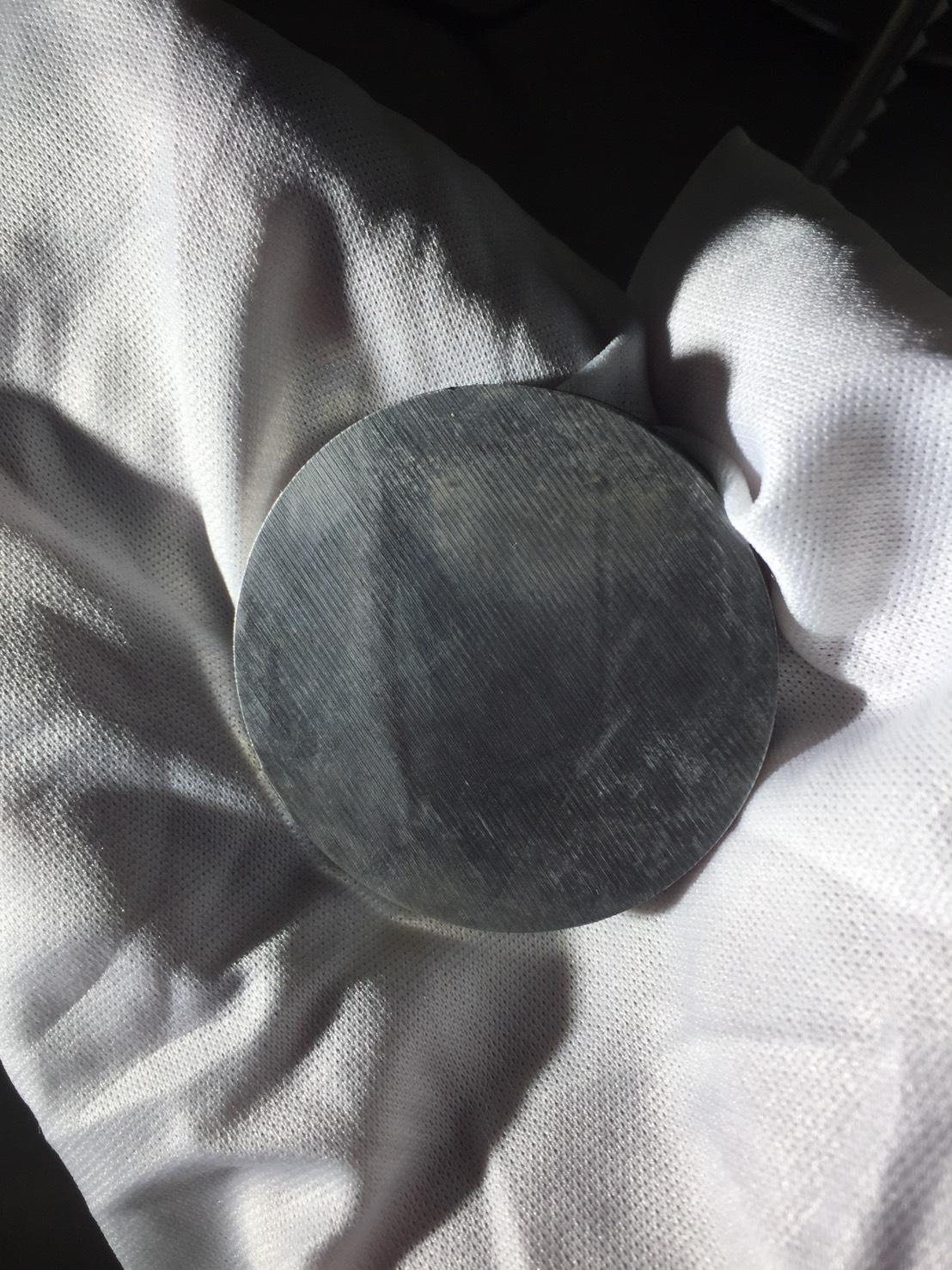

清洗前，附著SiO2鍍層的不鏽鋼工件外觀。在日光燈下可以約略看到彩虹紋(下圖左)，在暗室強光燈照射下，可以看到附著的鍍層呈現不規則的泛白紋路。
日光燈照射可看到彩虹紋反光
強光燈照射下可看到不規則白色反光
沒有附著SiO2鍍層的不鏽鋼工件，在暗室強光燈照射下，沒有不規則的白色反光。
將附著SiO2鍍層的不鏽鋼工件，以PTC18清洗劑，在90~100℃下，浸泡一半，10分鐘。

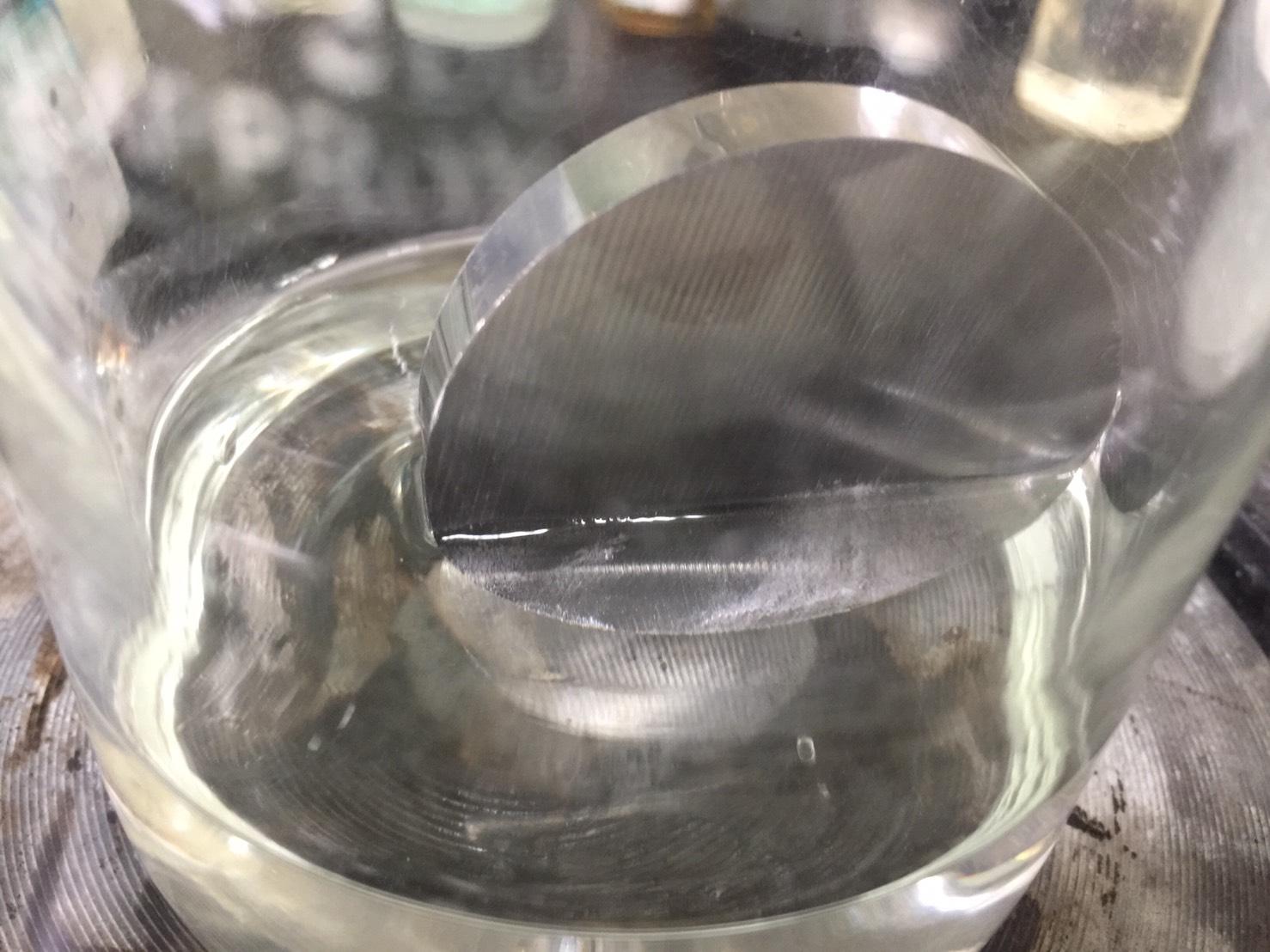

將不鏽鋼工件置入後，初期可以看到SiO2鍍層在反應分解。

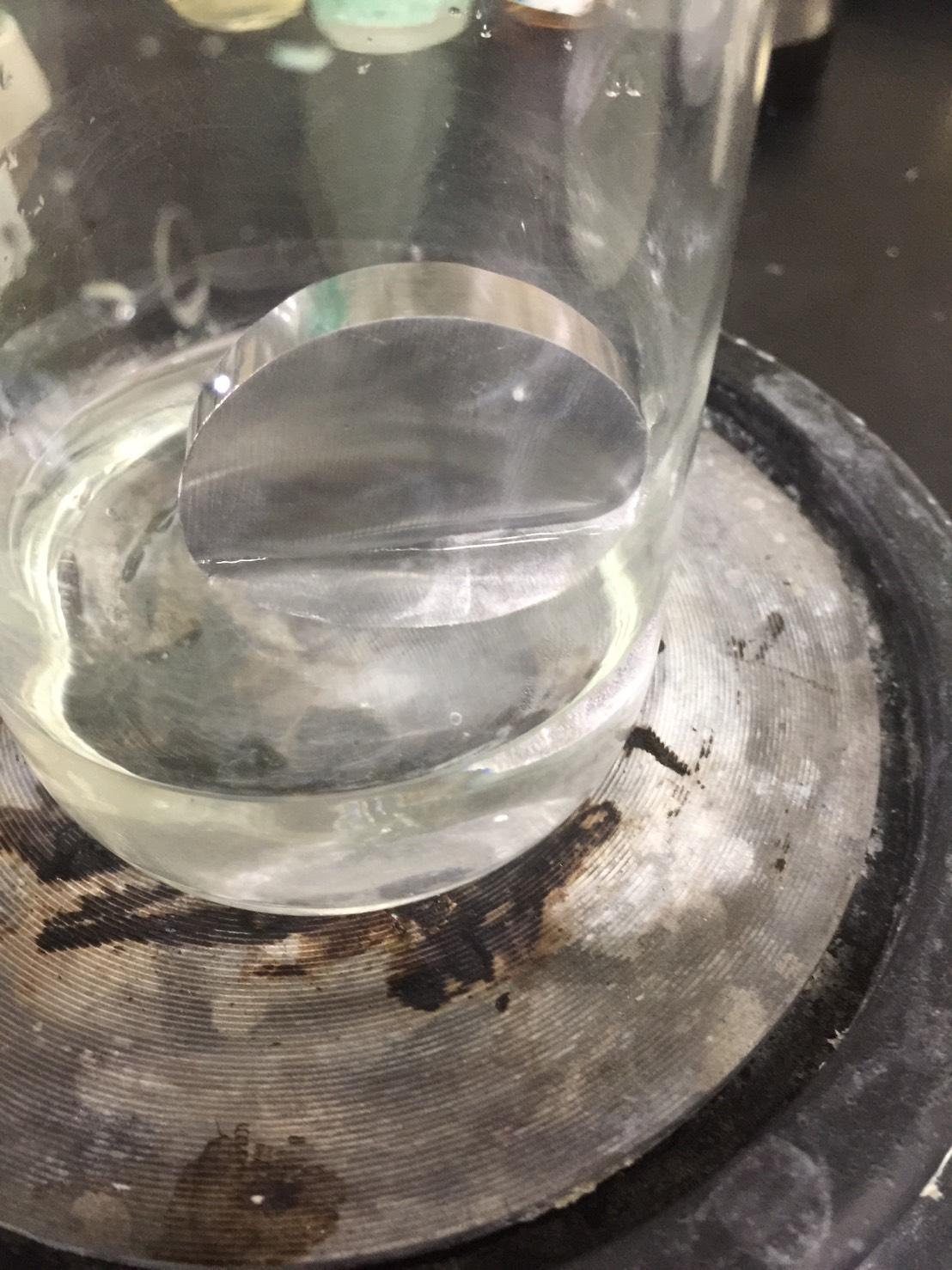

約5分鐘後，則歸於平靜。顯示內部的不鏽鋼材質並不參與反應。藥劑完全未變色，顯示不鏽鋼材質並沒有受傷，沒有使鐵離子游離讓藥劑變紅褐色。

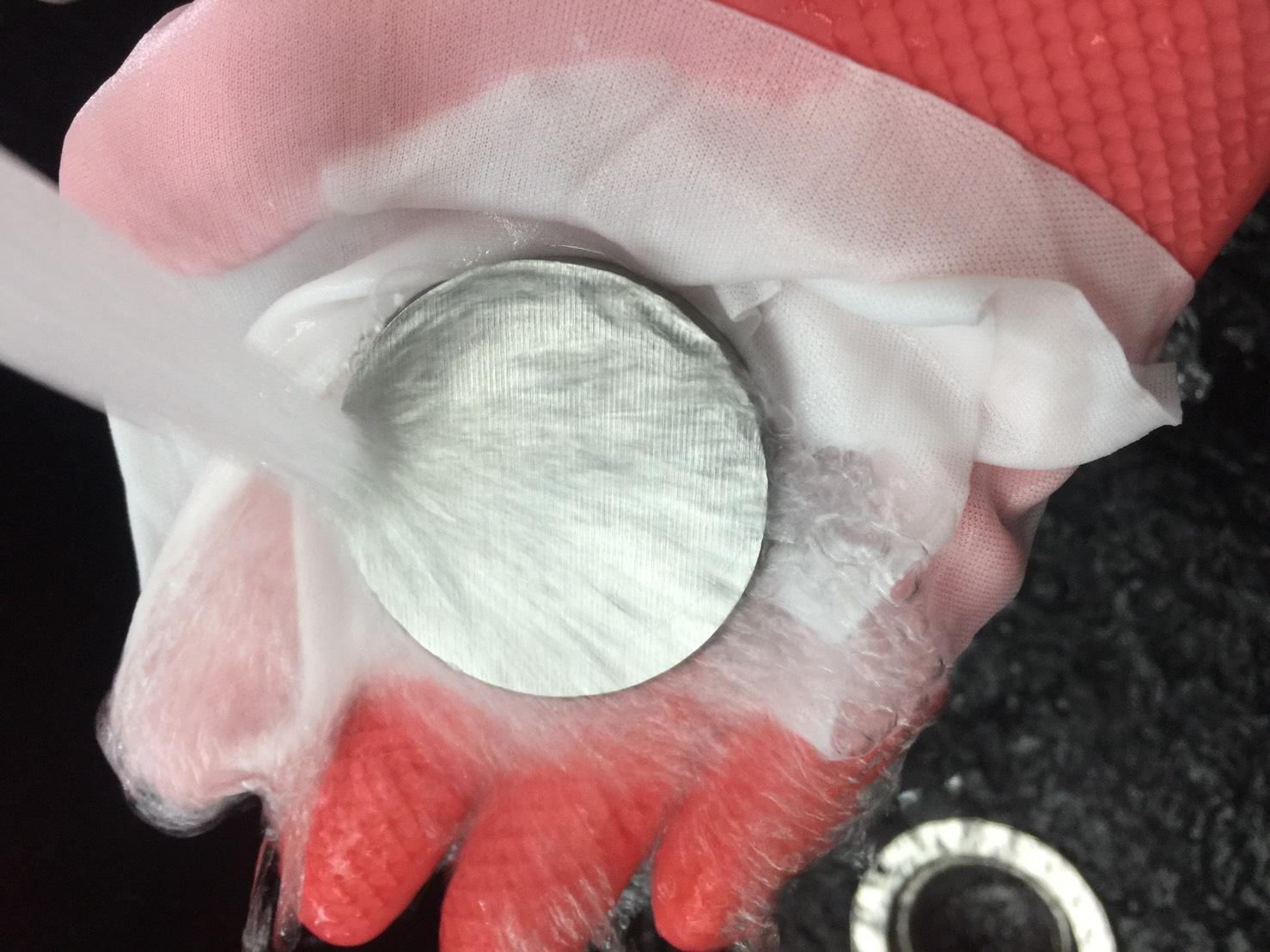

取出後，以清水清洗乾淨。

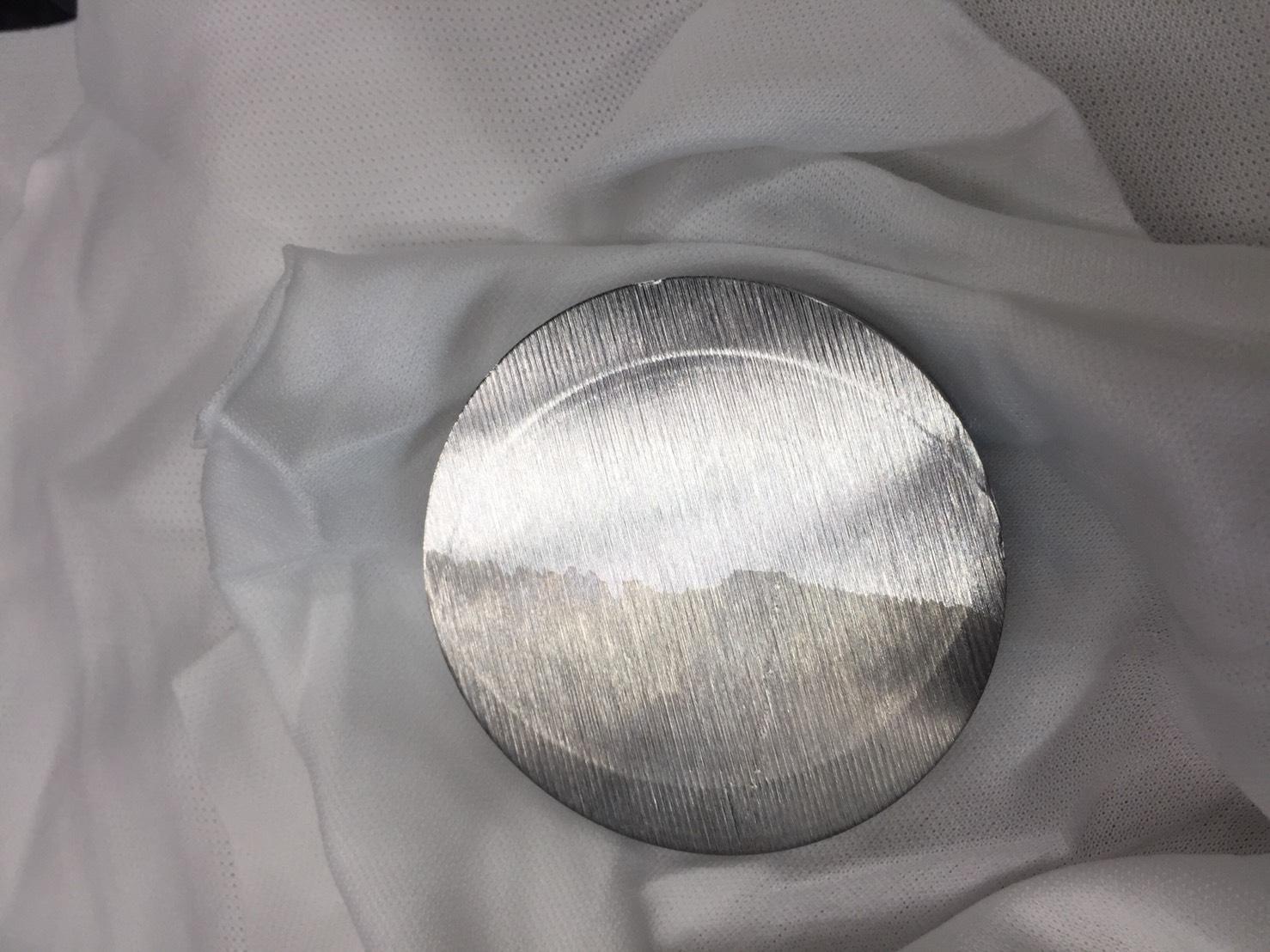

在日光燈下，可以清楚看見浸泡到PTC18的液面下部分，已露出不鏽鋼光澤(下圖上方為液面下浸泡區)。SiO2鍍層已完全剝除乾淨。注意不鏽鋼斷面紋路，光澤並沒有變模糊。靠近液面區，由於藥劑液面會晃動造成SiO2鍍層剝離時間不同，但是露出的不鏽鋼表面顏色、光澤卻未有深淺變化；顯示此SUS630不鏽鋼完全不會因藥劑浸泡而受傷。
下方顏色較深的部分，為SiO2鍍層未剝離區域，隱約還看的到彩虹紋。

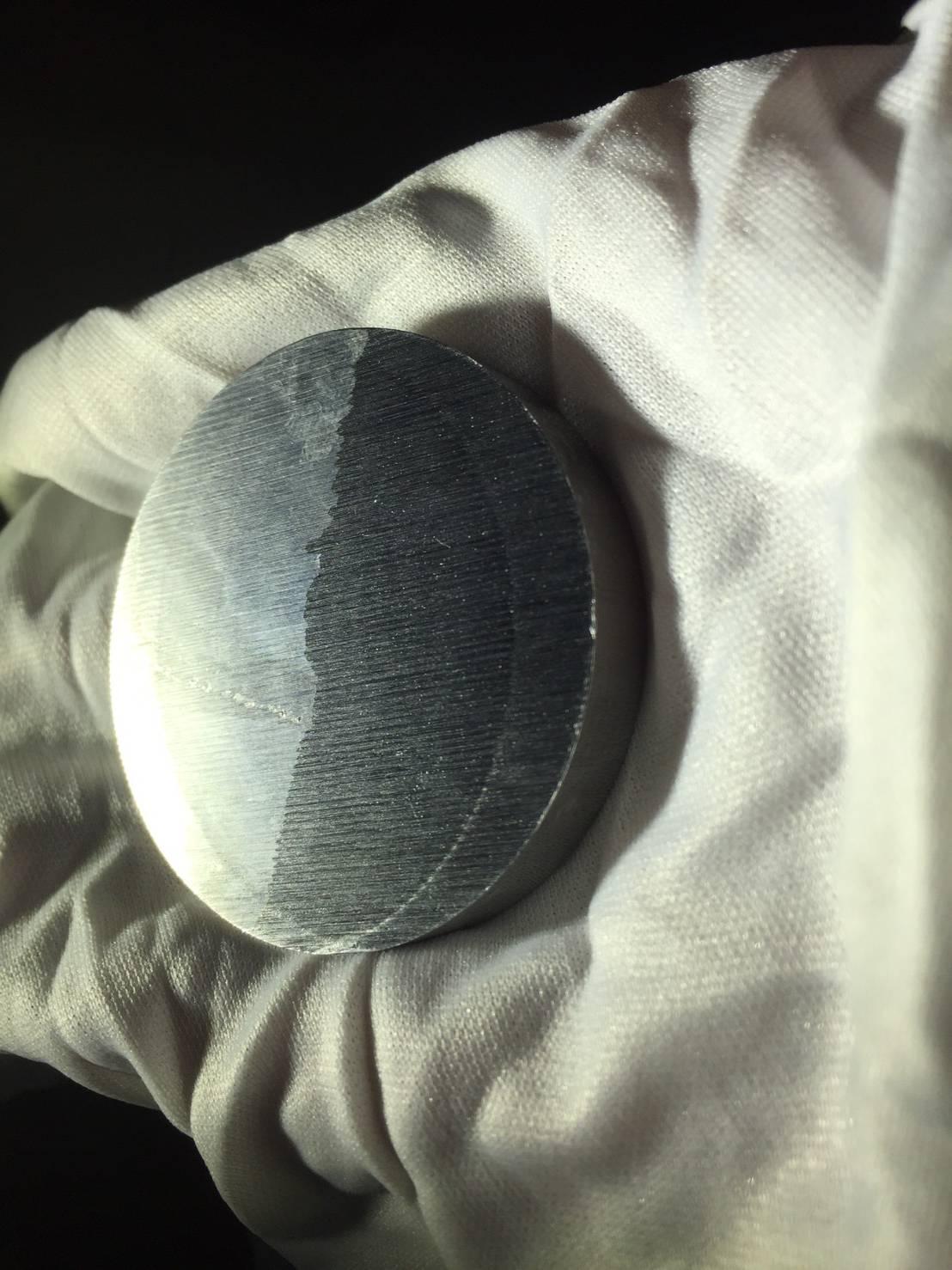

在暗室強光燈照射下，更可以清楚發現SiO2鍍層已完全剝除乾淨。下圖右方的液面下浸泡區，已沒有不規則的白色反光。
建議與討論：
