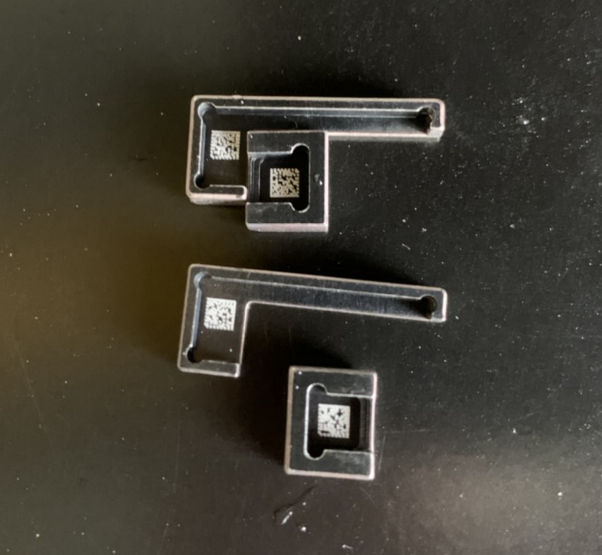

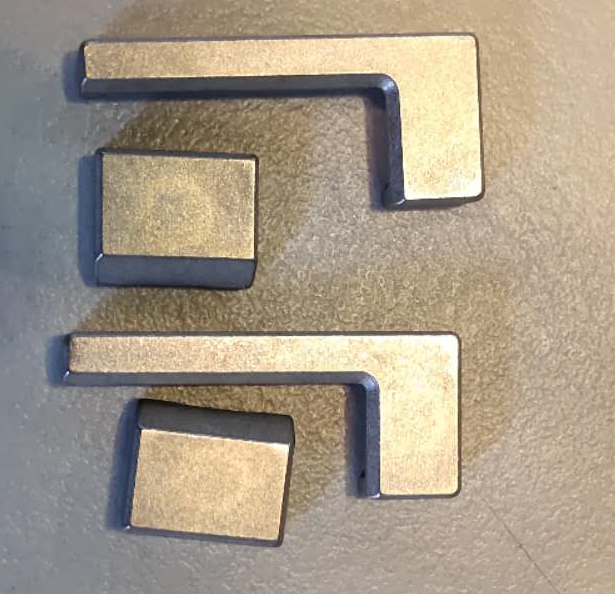

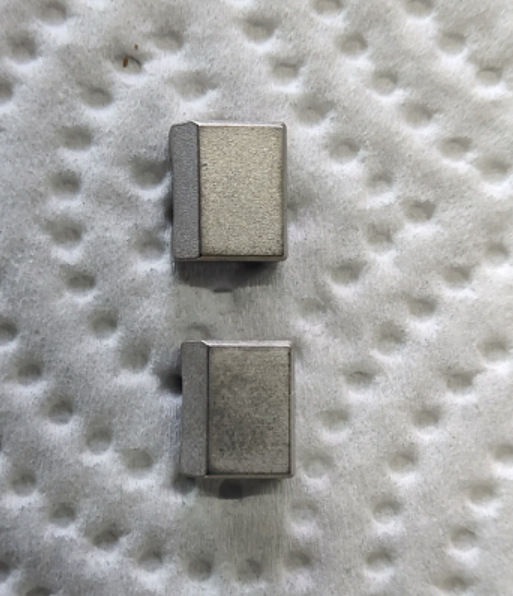

下圖為客戶提供待清洗的半導體行業PVD濺鍍時所用的擋塊。此零配件基材為鋁,底面陽極處理,底面有經雷射雕刻的QRcode編號,零件表面已經被含銅和鈦的50層左右的鍍層覆蓋,客人要求清除表面鍍層不能損傷QRcode。

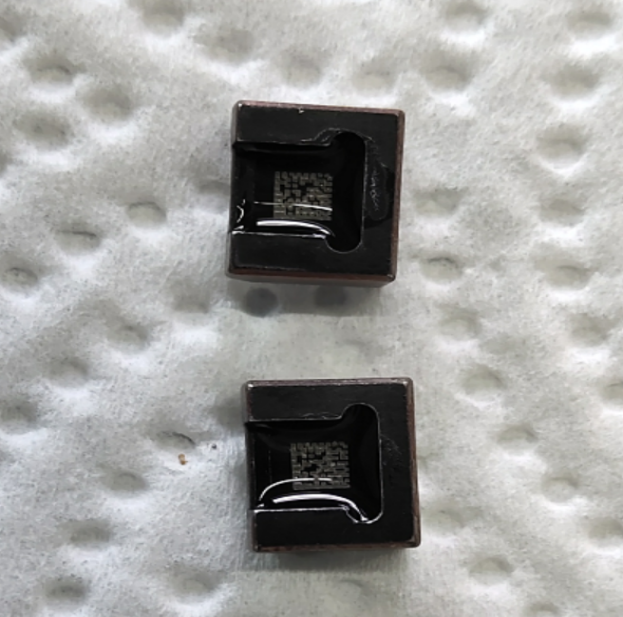

由於藥劑會影響陽極處理,故在實驗前先用膠水將QRcode做保護,脫水固化後,燒杯裝入適量SCE01,將零件放入藥劑中,零件表面鍍層開始反應後出現微小氣泡,10分鐘後鍍層已經開始脫落。

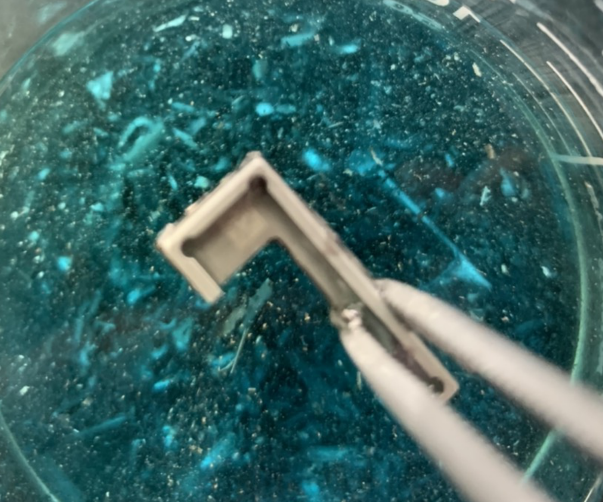

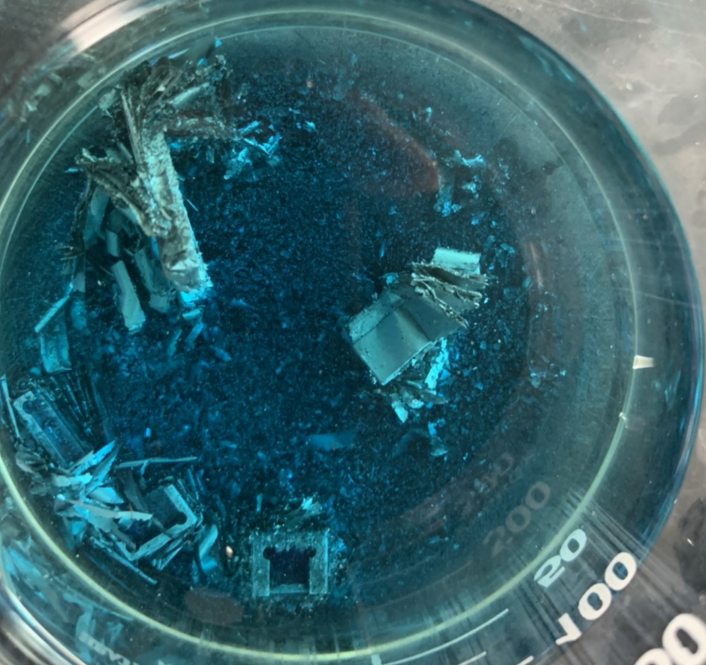

4個小時後零件表面鍍層開始一層層脫落,藥劑顏色越來越深,用鑷子夾取零件發現,表面鍍層由於太多層,還未完全脫落。

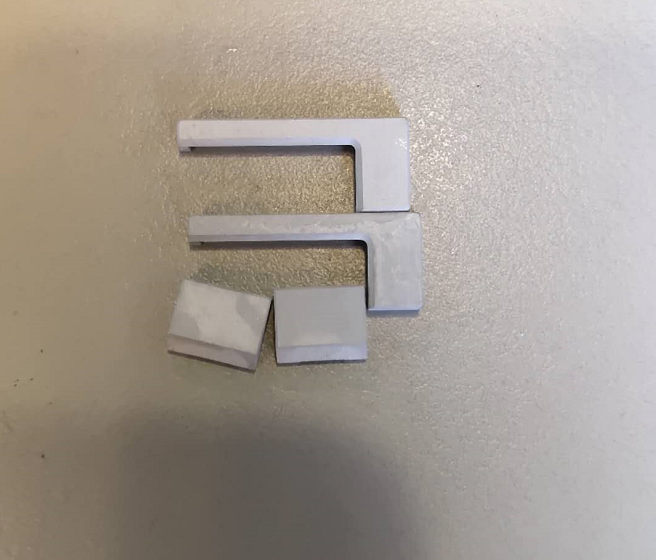

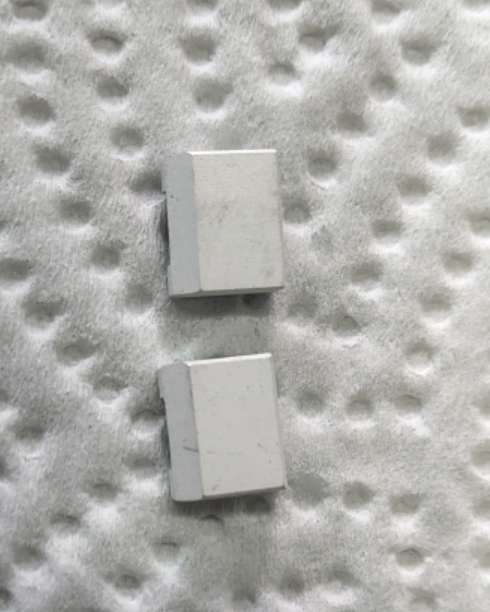

繼續浸泡4個小時直到零件表面全部脫落,此時鋁材表面已經氧化變,經與客人確認此程度氧化不影響客人使用

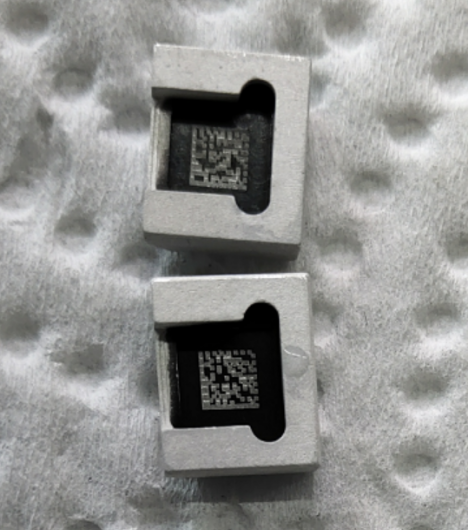

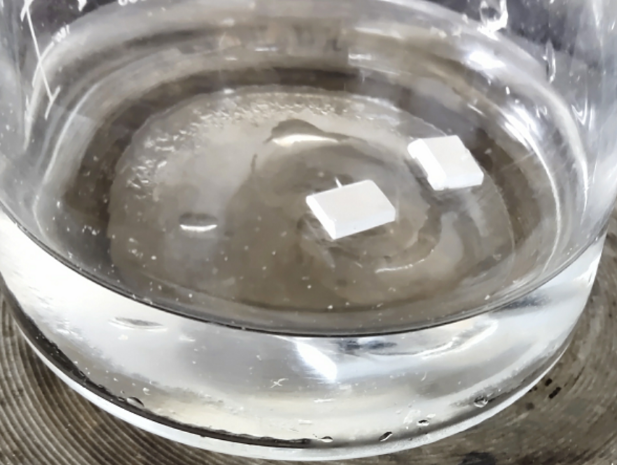

將樣品放入盛裝適量除膠藥劑的燒杯中,加熱到70-90℃,浸泡40分鐘左右,檢查發現底部的膠水已經去除,QRcode未受損傷

結論: 使用SEC01選擇性銅蝕刻劑可以對此零件表面的SUS+銅的鍍層剝除,剝除前需要將QRcode用膠水保護,待鍍層剝除,後再進行除膠即可.

建議:在浸入藥劑前底部QRcode點膠時多點一些以免由於點膠太少導致QRcode被剝除.

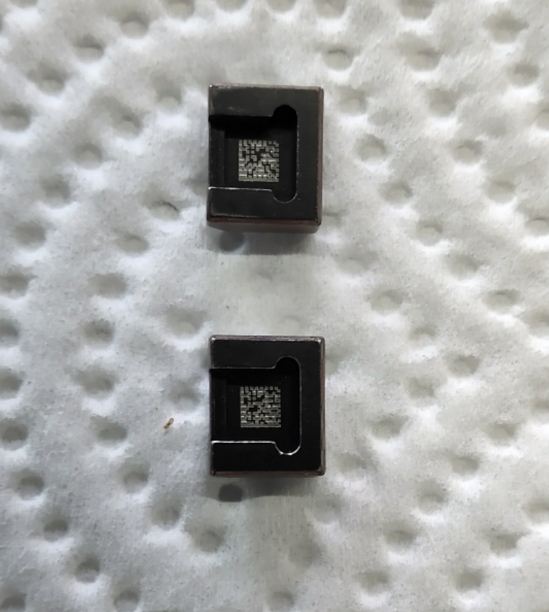

下圖為客戶提供待清洗的設備零件。此零配件基材為鋁表面陽極鍍黑鎳,底面有經雷射雕刻的QRcode編號,零件表面已經被含銅的多層鍍層覆蓋,客人要求清除表面鍍層不能損傷鍍鎳和QRcode。

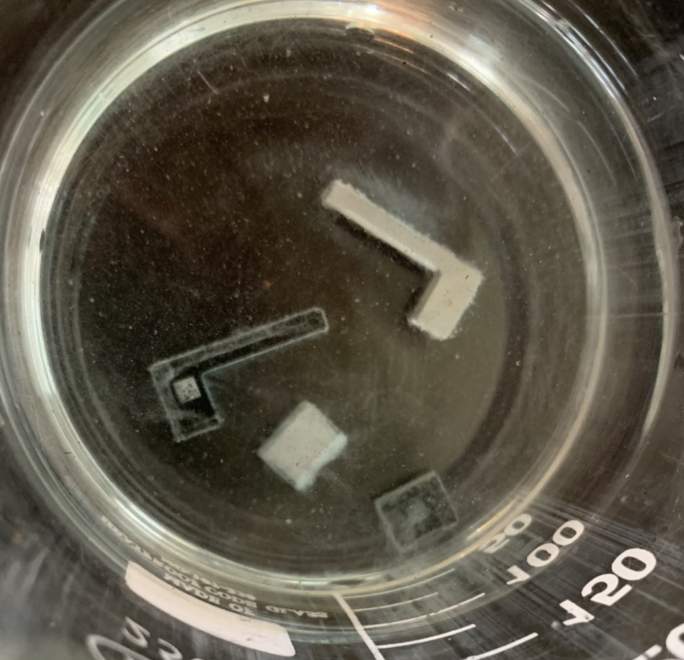

燒杯裝入適量SCE01,將零件放入藥劑中,零件表面鍍層開始反應後出現微小氣泡,10分鐘後鍍層已經開始脫落,藥劑微微變綠。

4個小時後零件表面鍍層開始一層層脫落,藥劑顏色越來越深,用鑷子夾取零件發現,黑色鍍鎳層也已經脫落,但是表面鍍層由於太多層,還未完全脫落。

繼續浸泡4個小時直到零件表面全部脫落,此時鋁材表面已經氧化變白

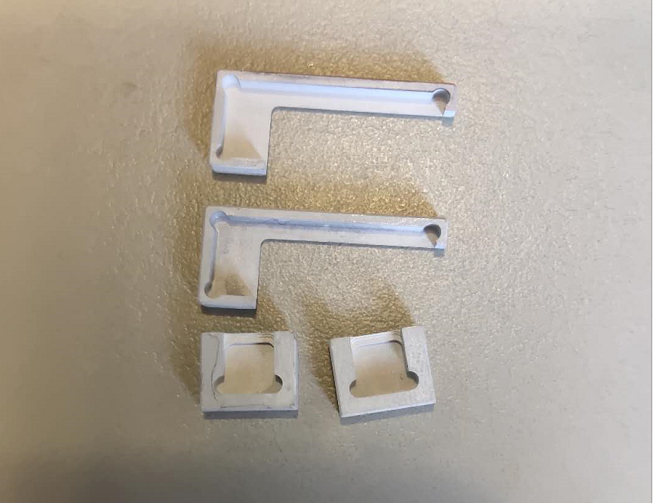

繼續浸泡整晚12小時,看溶液對鋁材是否會繼續侵蝕,第二天檢查發現溶液對鋁材侵蝕效果不明顯，但是陽極上的黑鎳已經去除，QR code也已經消失。

結論: 使用SEC01選擇性銅蝕刻劑可以對此零件表面的鍍層進行清除,但是同時也會將黑色鍍鎳層一起剝除,底面無色差會導致QRcode無法讀取.

建議:

(1) 在浸入藥劑前先將底部QRcode一側點膠或者用其他方法做保護,阻擋藥劑侵蝕.
(2) 或是零件所有鍍層全部剝除以後,零件重新鍍鎳,打QRcode.
